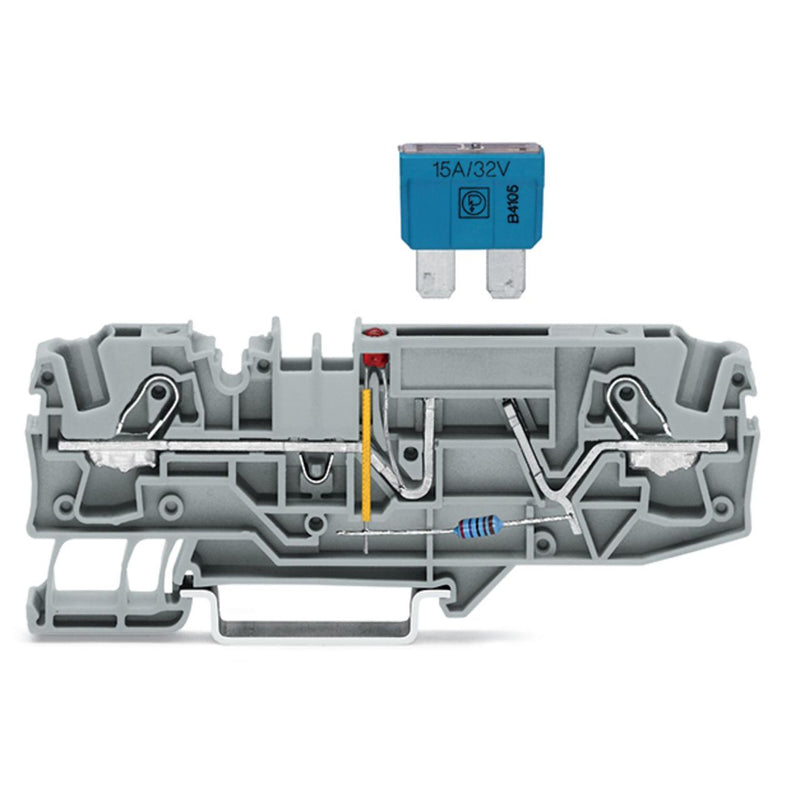

WAGO - Sicherungs-Reihenklemme 2-Leiter-Sicherungsklemme 2206-1681/1000-435 grau − 25 Stück

2-Leiter-Sicherungsklemme
für Kfz-Flachsicherungen
mit Prüfmöglichkeit
mit Drücker
mit Defektanzeige durch LED
48 V
für Tragschiene 35 x 15 und 35 x 7,5
6 mm²
Push-in CAGE CLAMP®
grau

Sicherungsklemme Serie 2206 mit Drücker

Die Sicherungsklemme hat die Artikelnummer 2206-1681/1000-435 und ermöglicht eine schnelle und sichere Verdrahtung. Für den Leiteranschluss werden bei dieser Sicherungsklemme Abisolierlängen von 13 bis 15 mm  benötigt. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Abhängigkeit von der Leiterart ist diese Sicherungsklemme für Leiterquerschnitte von 0,5 mm² bis 10 mm² gemacht.

Technische Details
Ausführung des Sicherungseinsatzes	Flachsicherung
Ausführung des Sicherungshalters	steckbar
Art des Anzeigeelements für die Defektanzeige	LED
Versorgungsspannung für die Defektanzeige	48 V
Spannungsart für die Defektanzeige	AC
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5..6 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1..10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..6 mm²
Bemessungsstrom In	25 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

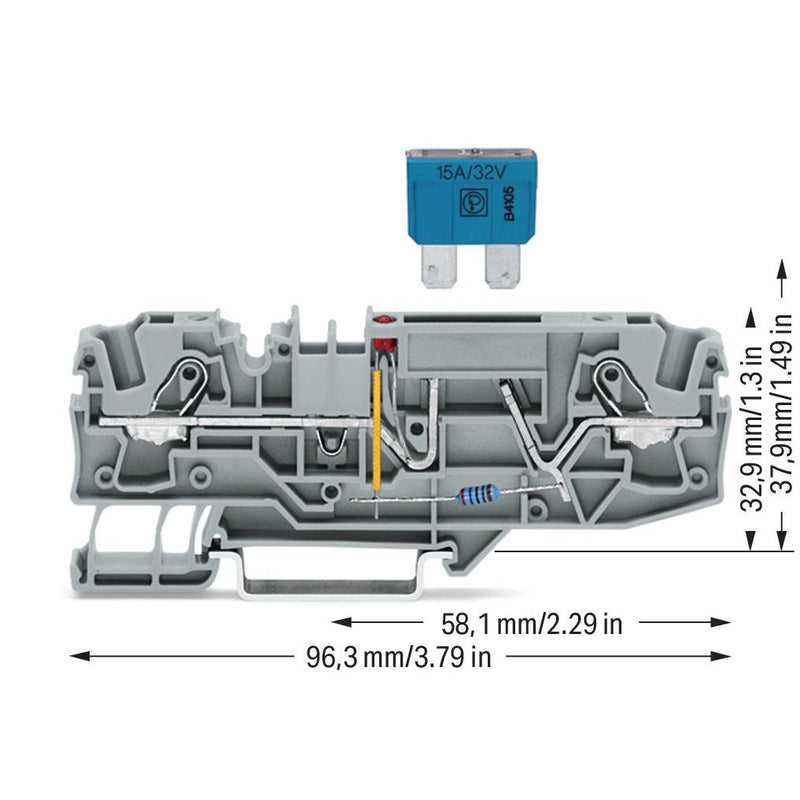

Breite	7,5 mm
Höhe	96,3 mm
Tiefe	32,9 mm
Abschlussplatte erforderlich	ja
Farbe	grau

Lieferumfang:
25 x WAGO GmbH & Co. KG - Sicherungs-Reihenklemme 2-Leiter-Sicherungsklemme 2206-1681/1000-435 grau
