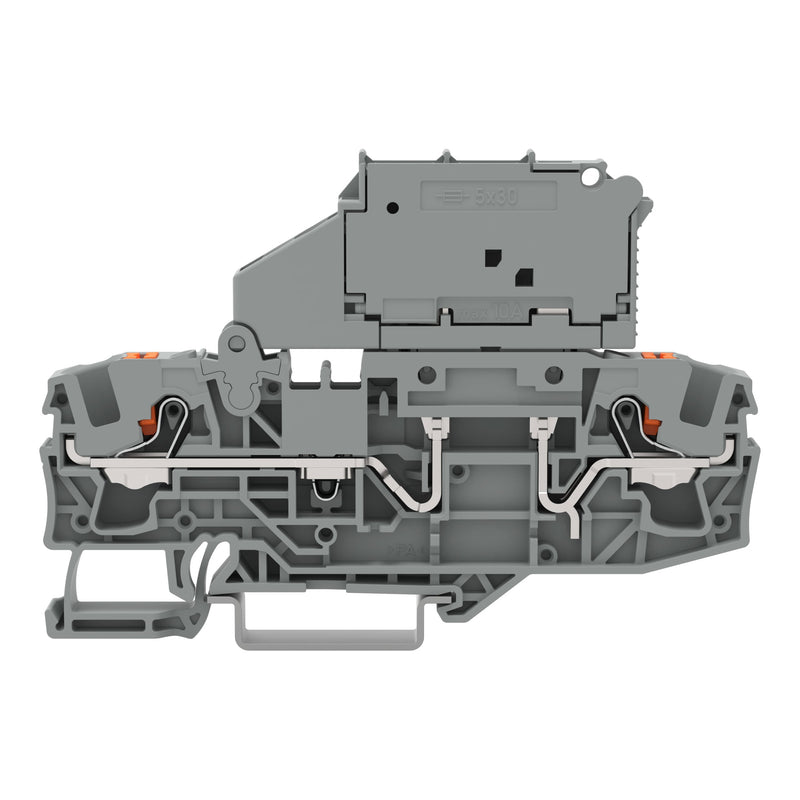

WAGO - Sicherungs-Reihenklemme 2-Leiter-Sicherungsklemme 2206-1621/1000-859 5x30mm,grau − 25 Stück

2-Leiter-Sicherungsklemme
mit schwenkbarem Sicherungshalter
für G-Sicherungseinsatz 5 x 30 mm
mit Drücker
mit Defektanzeige durch LED
380 - 500 V
für Tragschiene 35 x 15 und 35 x 7,5
6 mm²
Push-in CAGE CLAMP®
grau

Sicherungsklemme Serie 2206 mit Drücker

Die Sicherungsklemme (Artikelnummer 2206-1621/1000-859) ermöglicht einen einfachen und zuverlässigen Anschluss. Diese Sicherungsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 13 und 15 mm . Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Tragen. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Sicherungsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 10 mm² geeignet.

Technische Details
Ausführung des Sicherungseinsatzes	G-Sicherung 5x30 mm
Ausführung des Sicherungshalters	schwenkbar
Art des Anzeigeelements für die Defektanzeige	LED
Versorgungsspannung für die Defektanzeige	380..500 V
Spannungsart für die Defektanzeige	AC
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5..6 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1..10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..6 mm²
Bemessungsstrom In	10 A
Bemessungsspannung	800 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

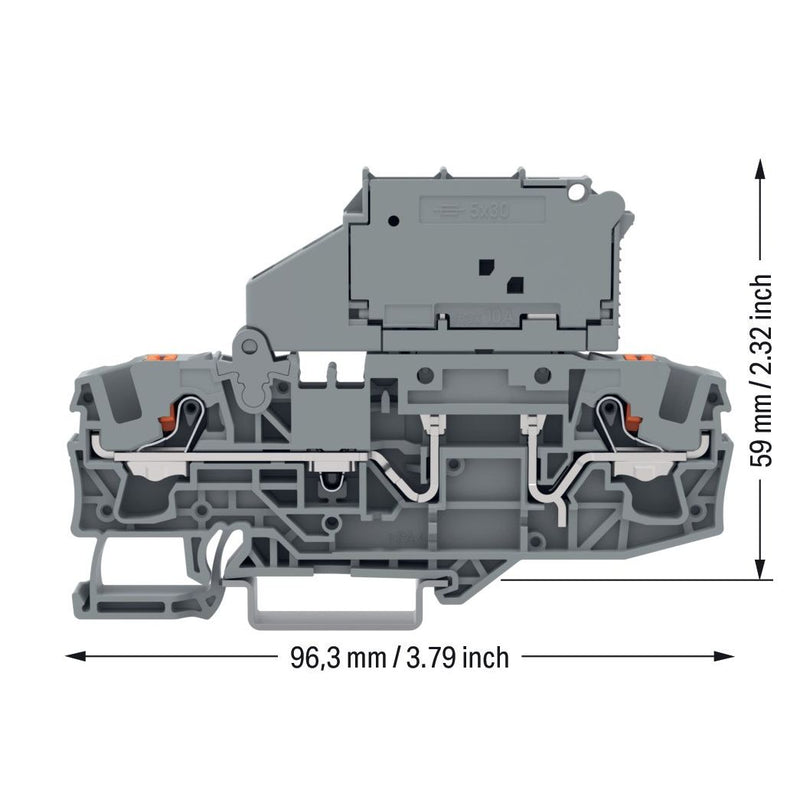

Breite	7,5 mm
Höhe	96,3 mm
Tiefe	59 mm
Abschlussplatte erforderlich	ja
Farbe	grau

Lieferumfang:
25 x WAGO GmbH & Co. KG - Sicherungs-Reihenklemme 2-Leiter-Sicherungsklemme 2206-1621/1000-859 5x30mm,grau
