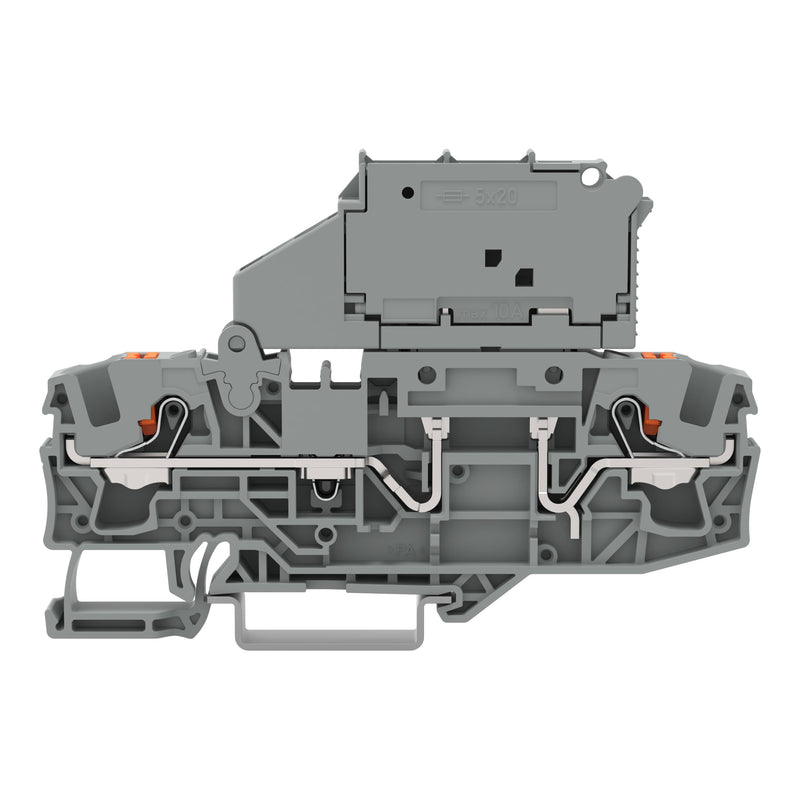

WAGO - Sicherungs-Reihenklemme 2-Leiter-Sicherungsklemme 2206-1612 5x20mm,orange − 25 Stück

2-Leiter-Sicherungsklemme
mit schwenkbarem Sicherungshalter
für G-Sicherungseinsatz 5 x 20 mm
mit Drücker
ohne Defektanzeige
für Tragschiene 35 x 15 und 35 x 7,5
6 mm²
Push-in CAGE CLAMP®
orange

Sicherungsklemme Serie 2206 mit Drücker

Bei dieser Sicherungsklemme (Artikelnummer 2206-1612) steht eine einfache und zuverlässige Verbindung im Fokus. Für den Leiteranschluss werden bei dieser Sicherungsklemme Abisolierlängen von 13 bis 15 mm  benötigt. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Diese Sicherungsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 10 mm² geeignet.

Technische Details
Ausführung des Sicherungseinsatzes	G-Sicherung 5x20 mm
Ausführung des Sicherungshalters	schwenkbar
Art des Anzeigeelements für die Defektanzeige	ohne
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5..6 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1..10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..6 mm²
Bemessungsstrom In	10 A
Bemessungsspannung	800 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

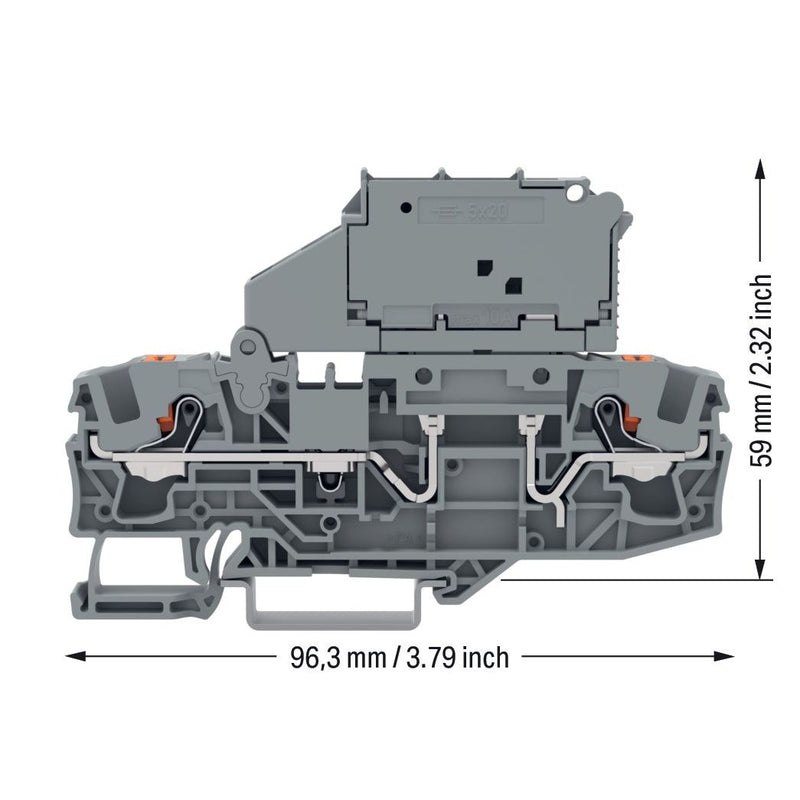

Breite	7,5 mm
Höhe	96,3 mm
Tiefe	59 mm
Abschlussplatte erforderlich	ja
Farbe	orange

Lieferumfang:
25 x Stück Sicherungs-Reihenklemmen
