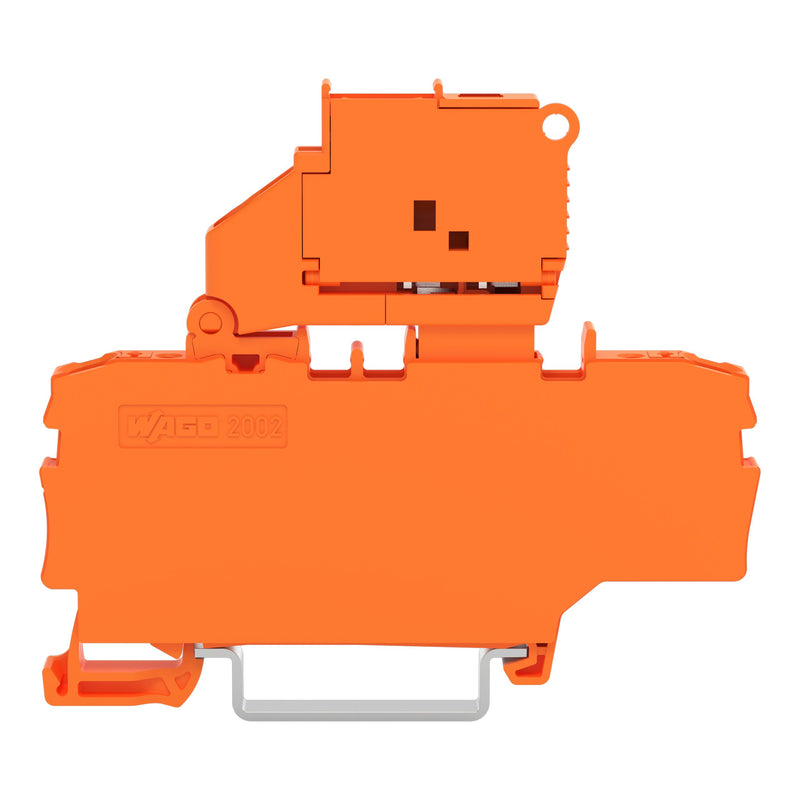

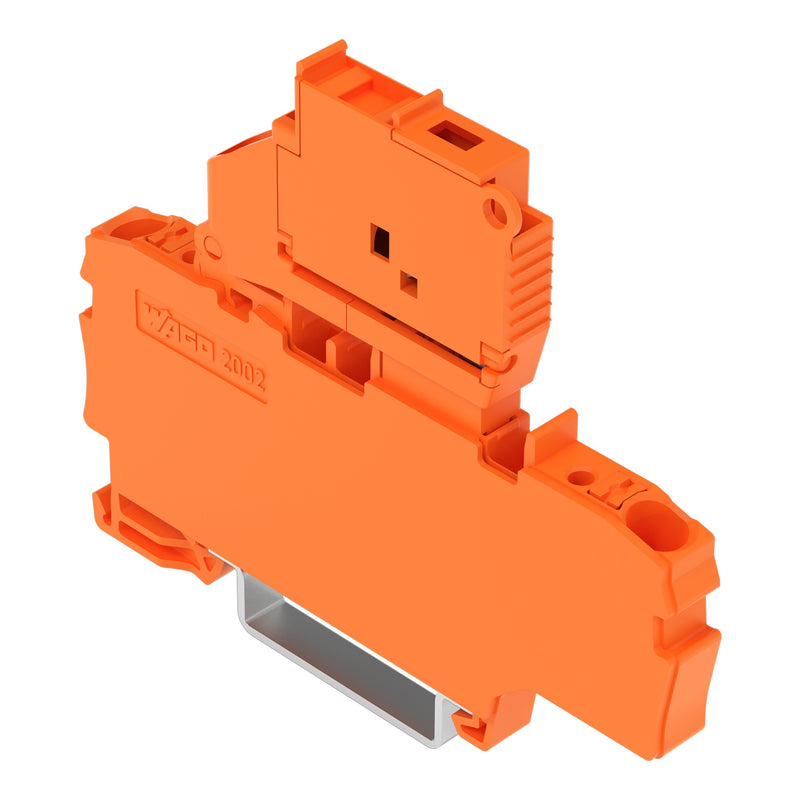

WAGO - Sicherungs-Reihenklemme 2-Leiter-Sicherungsklemme 2202-1912/1000-867 orange − 50 Stück

2-Leiter-Sicherungsklemme
mit schwenkbarem Sicherungshalter
mit zusätzlicher Brückung
für G-Sicherungseinsatz 5 x 20 mm
mit Drücker
mit Defektanzeige durch LED
120 V
für Tragschiene 35 x 15 und 35 x 7,5
2,5 mm²
Push-in CAGE CLAMP®
2,50 mm²
orange

Sicherungsklemme Serie 2202 mit Push-in CAGE CLAMP®

Die Sicherungsklemme mit der Artikelnummer 2202-1912/1000-867 ermöglicht eine einfache und sichere Verbindung. Bei dieser Sicherungsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 10 bis 12 mm  erforderlich. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart ist diese Sicherungsklemme für Leiterquerschnitte von 0,25 mm² bis 4 mm² gemacht. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
Ausführung des Sicherungseinsatzes	G-Sicherung 5x20 mm
Ausführung des Sicherungshalters	schwenkbar
Art des Anzeigeelements für die Defektanzeige	LED
Versorgungsspannung für die Defektanzeige	120 V
Spannungsart für die Defektanzeige	AC
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Bemessungsstrom In	6,3 A
Bemessungsspannung	250 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	6,2 mm
Höhe	72,9 mm
Tiefe	57,2 mm
Abschlussplatte erforderlich	ja
Farbe	grau

Lieferumfang:
50 x WAGO GmbH & Co. KG - Sicherungs-Reihenklemme 2-Leiter-Sicherungsklemme 2202-1912/1000-867 orange
