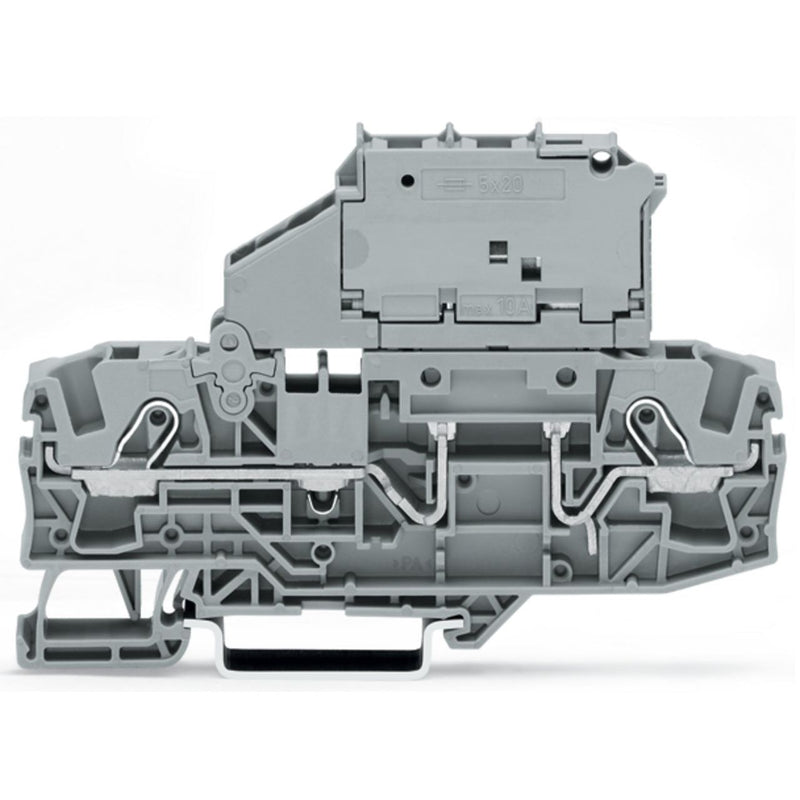

WAGO - Sicherungs-Reihenklemme 2-Leiter-Sicherungsklemme 2006-1615 schwarz − 25 Stück

2-Leiter-Sicherungsklemme
mit schwenkbarem Sicherungshalter
für G-Sicherungseinsatz 5 x 20 mm
ohne Defektanzeige
für Tragschiene 35 x 15 und 35 x 7,5
6 mm²
Push-in CAGE CLAMP®
schwarz

Sicherungsklemme Serie 2006 mit Betätigungswerkzeug

Die Sicherungsklemme mit der Artikelnummer 2006-1615 ermöglicht eine schnelle und sichere Verbindung. Diese Sicherungsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 13 und 15 mm . Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie genutzt. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Diese Sicherungsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 10 mm² geeignet.

Technische Details
Ausführung des Sicherungseinsatzes	G-Sicherung 5x20 mm
Ausführung des Sicherungshalters	schwenkbar
Art des Anzeigeelements für die Defektanzeige	ohne
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5..6 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1..10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..6 mm²
Bemessungsstrom In	10 A
Bemessungsspannung	800 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	7,5 mm
Höhe	96,3 mm
Tiefe	59 mm
Abschlussplatte erforderlich	ja
Farbe	schwarz

Lieferumfang:
25 x WAGO Sicherungs-Reihenklemme 2006-1615
