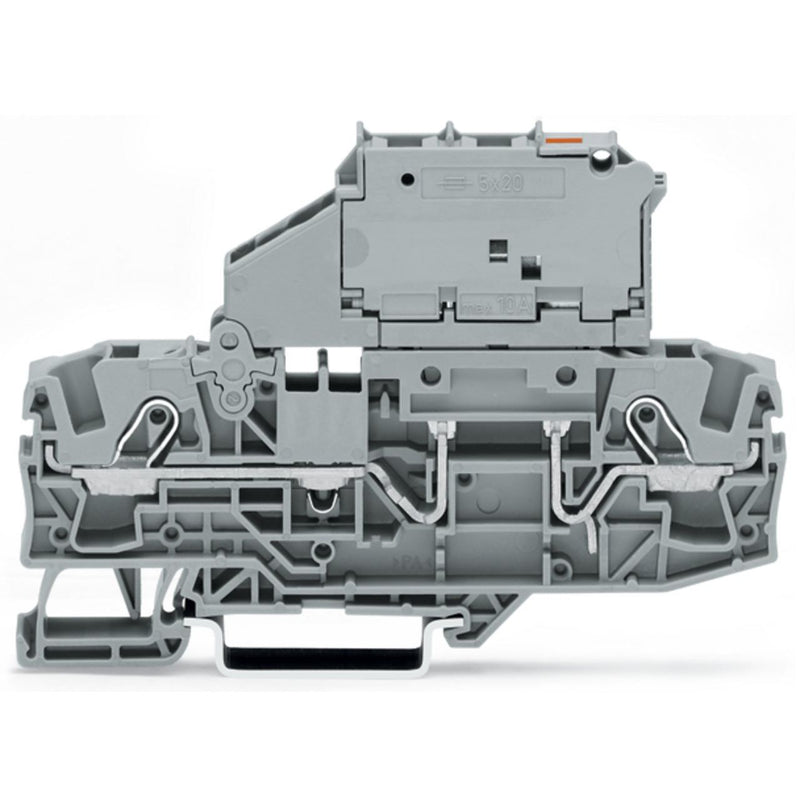

WAGO - Sicherungs-Reihenklemme 2-Leiter-Sicherungsklemme 2006-1611/1000-542 5x20mm,grau − 25 Stück

2-Leiter-Sicherungsklemme
mit schwenkbarem Sicherungshalter
für G-Sicherungseinsatz 5 x 20 mm
mit Defektanzeige durch LED
30 - 65 V
für Tragschiene 35 x 15 und 35 x 7,5
6 mm²
Push-in CAGE CLAMP®
grau

Sicherungsklemme Serie 2006, grau

Bei dieser Sicherungsklemme (Artikelnummer 2006-1611/1000-542) steht eine einfache und sichere Verbindung im Vordergrund. Für den Leiteranschluss werden bei dieser Sicherungsklemme Abisolierlängen von 13 bis 15 mm  benötigt. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Einsatz. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart eignet sich diese Sicherungsklemme für Leiterquerschnitte von 0,5 mm² bis 10 mm².

Technische Details
Ausführung des Sicherungseinsatzes	G-Sicherung 5x20 mm
Ausführung des Sicherungshalters	schwenkbar
Art des Anzeigeelements für die Defektanzeige	LED
Versorgungsspannung für die Defektanzeige	30..65 V
Spannungsart für die Defektanzeige	AC
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5..6 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1..10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..6 mm²
Bemessungsstrom In	10 A
Bemessungsspannung	800 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	7,5 mm
Höhe	96,3 mm
Tiefe	59 mm
Abschlussplatte erforderlich	ja
Farbe	grau

Lieferumfang:
25 x Stück Sicherungs-Reihenklemme
