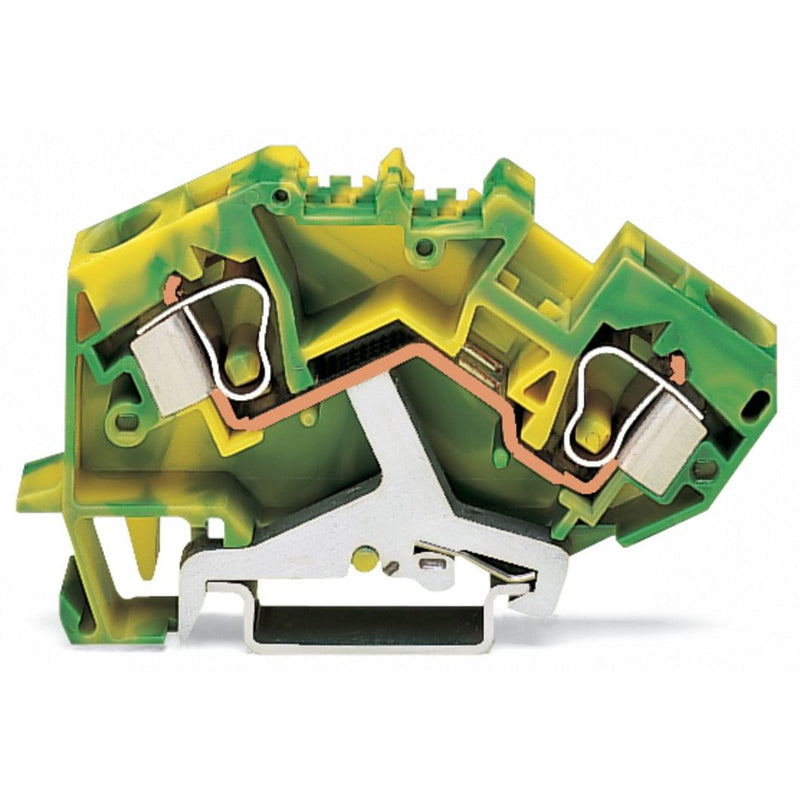

WAGO - Schutzleiter-Reihenklemme Schutzleiterklemme 784-607 0,2-10qmm gn/gelb

2-Leiter-Schutzleiterklemme
10 mm²
mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
CAGE CLAMP®
10,00 mm²
grün-gelb

Schutzleiterklemme Serie 784, grün-gelb

Die Schutzleiterklemme (Artikelnummer 784-607) ermöglicht eine einfache und zuverlässige Verdrahtung. Bei dieser Schutzleiterklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 12 bis 13 mm  erforderlich. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Abhängigkeit von der Leiterart ist diese Schutzleiterklemme ausgelegt für Leiterquerschnitte von 0,2 mm² bis 10 mm².

Technische Details
PEN-Funktion möglich	ja
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,2..10 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,2..10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,2..10 mm²
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

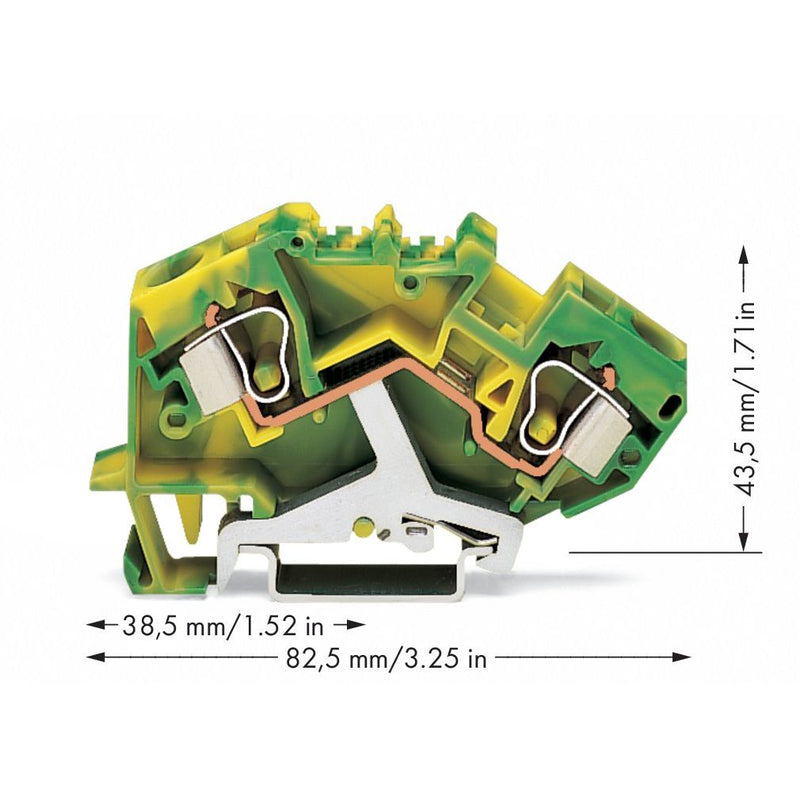

Breite	10 mm
Höhe	82,5 mm
Tiefe	43,5 mm
Abschlussplatte erforderlich	ja
Farbe	grün/gelb

Lieferumfang:
1 x WAGO Schutzleiter-Reihenklemme 784-607
