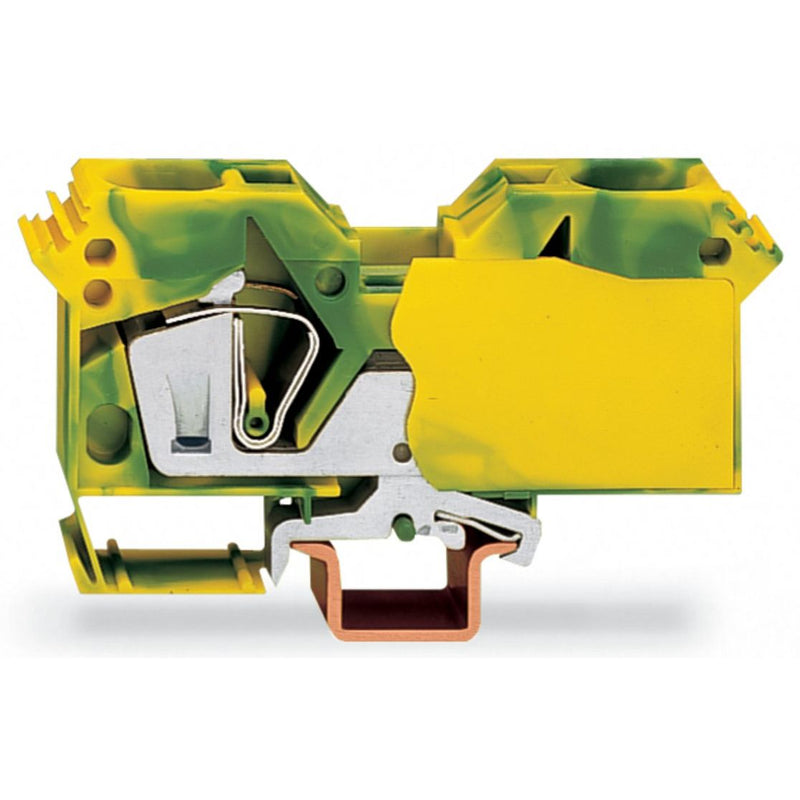

WAGO - Schutzleiter-Reihenklemme Schutzleiterklemme 285-607 6-35mmq gn/gelb

2-Leiter-Schutzleiterklemme
35 mm²
seitliche Beschriftungsaufnahmen
nur auf Tragschiene 35 x 15
CAGE CLAMP®
35,00 mm²
grün-gelb

Schutzleiterklemme Serie 285 mit Betätigungswerkzeug

Die Schutzleiterklemme (Artikelnummer 285-607) ermöglicht einen einfachen und sicheren Anschluss. Bei dieser Schutzleiterklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 23 mm  nötig. Schutzleiterklemmen sind durch einen integrierten Kontaktfuß direkt mit der Tragschiene verbunden. Dadurch schaffen sie eine elektrische und mechanische Verbindung zwischen den elektrischen Leitern und der Befestigungsauflage. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Diese Schutzleiterklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 6 mm² bis 35 mm² geeignet. Für diese Durchgangsreihenklemme erfolgt die Betätigung per Betätigungswerkzeug.

Technische Details
PEN-Funktion möglich	ja
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	6..35 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	6..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	6..35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	6..35 mm²
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

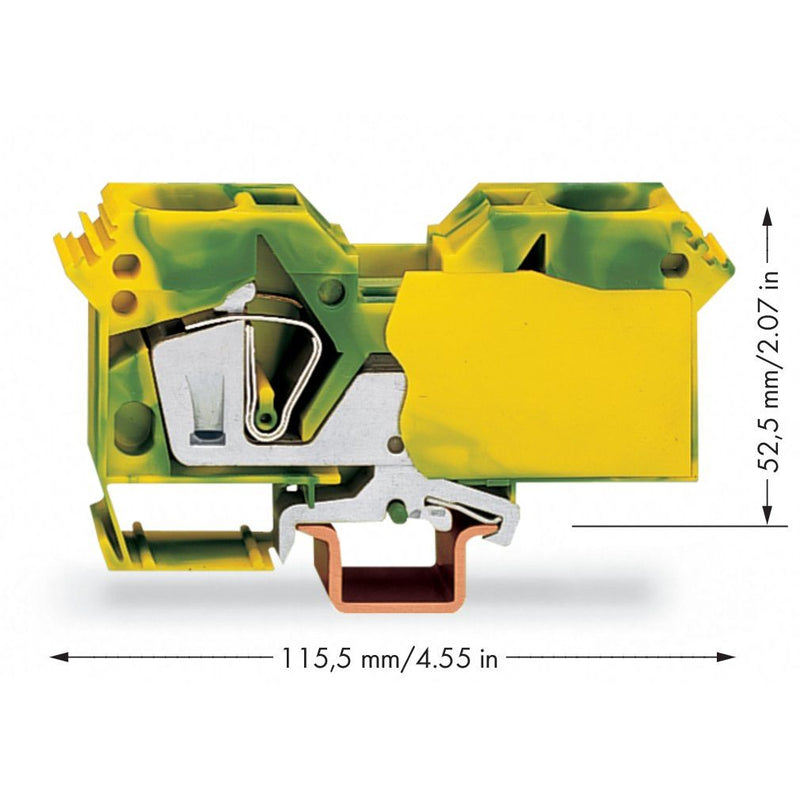

Breite	16 mm
Höhe	115,5 mm
Tiefe	52,5 mm
Abschlussplatte erforderlich	nein
Farbe	grün/gelb

Lieferumfang:
1 x WAGO Schutzleiter-Reihenklemme 285-607
