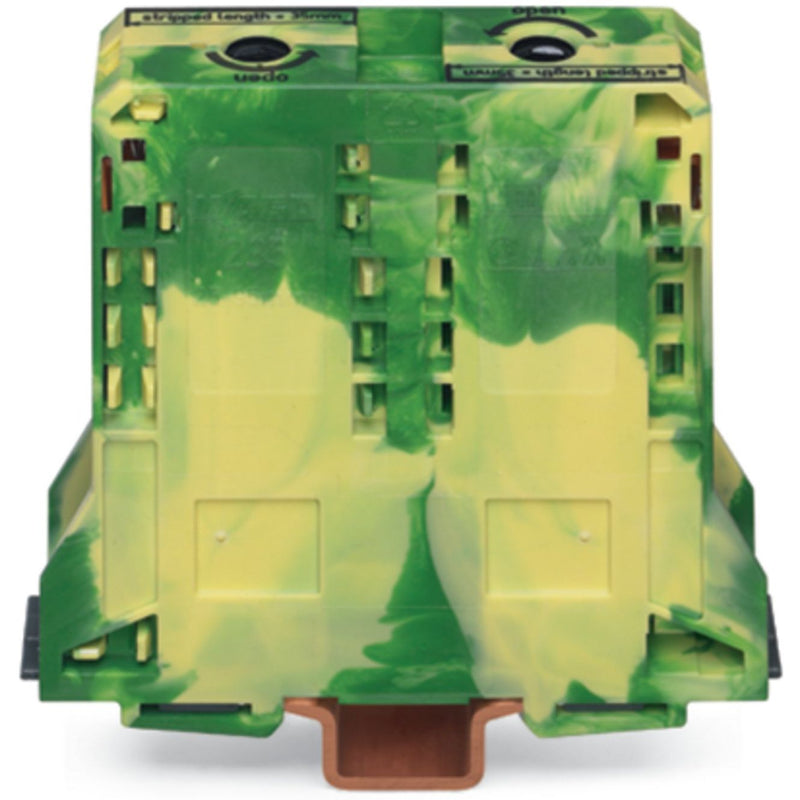

WAGO - Schutzleiter-Reihenklemme Schutzleiterklemme 285-197 25-95mmq gn/gelb

2-Leiter-Schutzleiterklemme
95 mm²
seitliche Beschriftungsaufnahmen
nur auf Tragschiene 35 x 15
2,3 mm dick
Kupfer
POWER CAGE CLAMP
95,00 mm²
grün-gelb

Schutzleiterklemme Serie 285 mit Innensechskantschlüssel und 8 mm

Bei dieser Schutzleiterklemme (Artikelnummer 285-197) steht ein einfacher und sicherer Anschluss im Fokus. Diese Schutzleiterklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 35 mm . Bei diesem Produkt findet die POWER CAGE CLAMP-Technologie Verwendung. POWER CAGE CLAMP ist der zuverlässige und wartungsfreie Universalanschluss für große Leiterquerschnitte und eignet sich für den Anschluss aller Leiterarten. Die Klemmstelle lässt sich im geöffneten Zustand arretieren. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen sowie der Einsatz eines Drehmomentschlüssels sind nicht erforderlich. In Abhängigkeit von der Leiterart ist die Schutzleiterklemme für Leiterquerschnitte von 25 mm² bis 95 mm² ausgelegt.

Technische Details
PEN-Funktion möglich	ja
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	25..95 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	25..95 mm²
Anschließbarer Leiterquerschnitt eindrähtig	25..95 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25..95 mm²
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

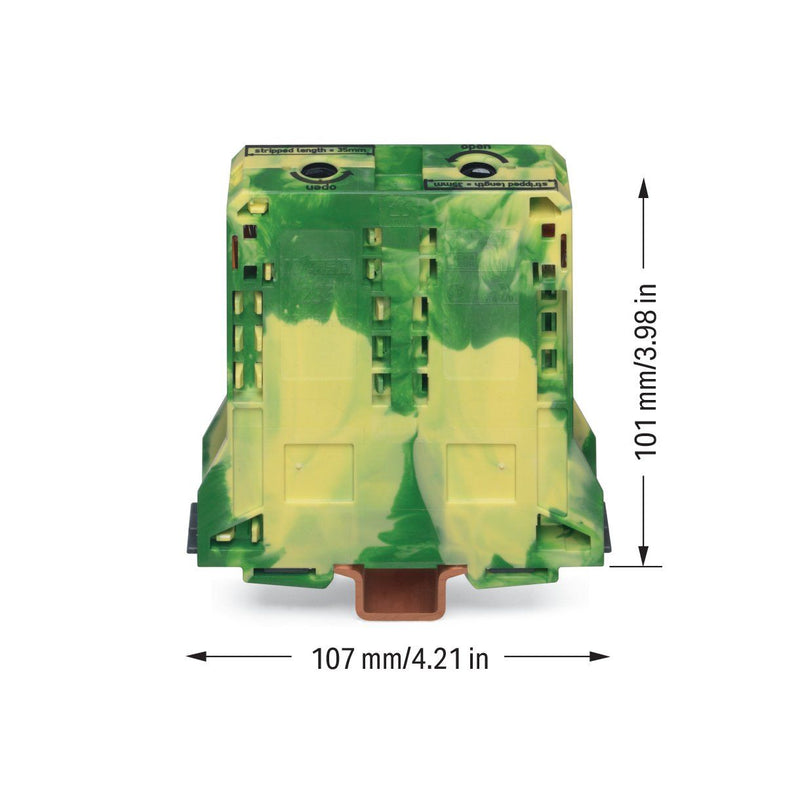

Breite	25 mm
Höhe	107 mm
Tiefe	101 mm
Abschlussplatte erforderlich	nein
Farbe	grün/gelb

Lieferumfang:
1 x WAGO GmbH & Co. KG - Schutzleiter-Reihenklemme Schutzleiterklemme 285-197 25-95mmq gn/gelb
