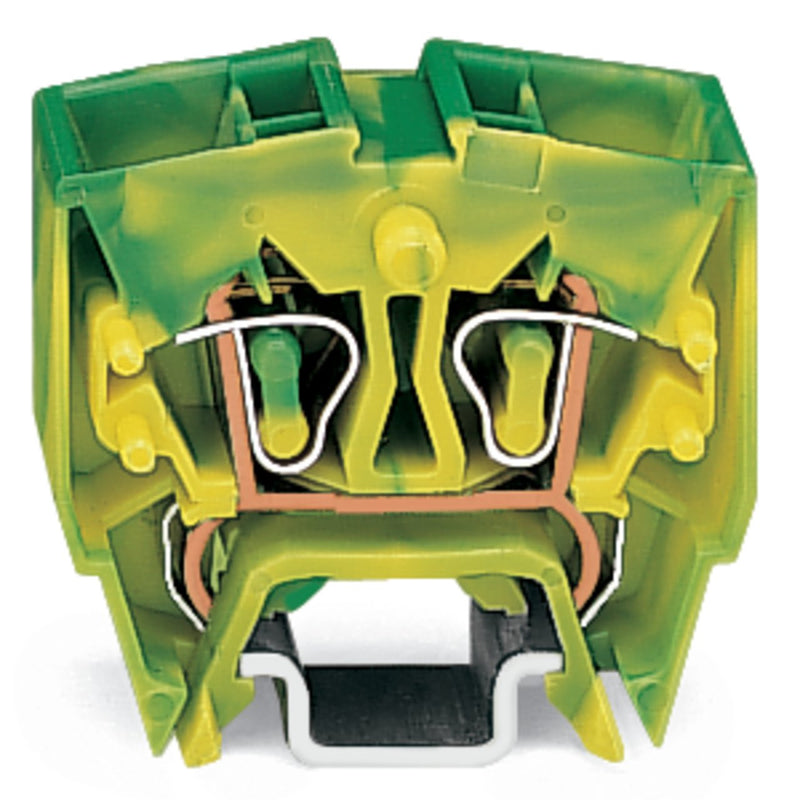

WAGO - Schutzleiter-Reihenklemme Schutzleiterklemme 264-727/999-950 0,5-2,5qmm,750V gnge − 100 Stück

4-Leiter-Mini-Reihenklemme
2,5 mm²
für Anwendungen Ex e II geeignet
mittige Beschriftung
für Tragschiene 15
CAGE CLAMP®
2,50 mm²
grün-gelb

Schutzleiterklemme Serie 264 mit Betätigungswerkzeug

Die Schutzleiterklemme mit der Artikelnummer 264-727/999-950 ermöglicht eine einfache und zuverlässige Verbindung. Für den Leiteranschluss werden bei dieser Schutzleiterklemme Abisolierlängen von 8 bis 9 mm  benötigt. Schutzleiterklemmen sind durch einen integrierten Kontaktfuß direkt mit der Tragschiene verbunden. Dadurch schaffen sie eine elektrische und mechanische Verbindung zwischen den elektrischen Leitern und der Befestigungsauflage. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Abhängigkeit von der Leiterart ist die Schutzleiterklemme für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² geeignet. Für diese Mini-Reihenklemme erfolgt die Betätigung per Betätigungswerkzeug.

Technische Details
PEN-Funktion möglich	ja
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	4
Montageart	Hutschiene TH15
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

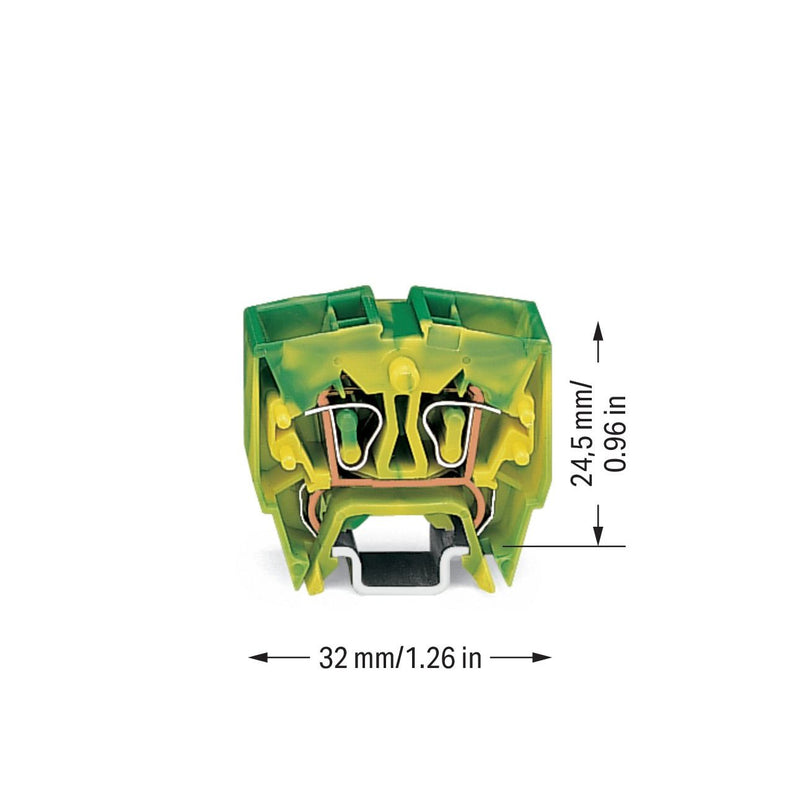

Breite	10 mm
Höhe	32 mm
Tiefe	24,5 mm
Abschlussplatte erforderlich	ja
Farbe	grün/gelb

Lieferumfang:
100 x WAGO GmbH & Co. KG - Schutzleiter-Reihenklemme Schutzleiterklemme 264-727/999-950 0,5-2,5qmm,750V gnge

Keine Downloads vorhanden.
