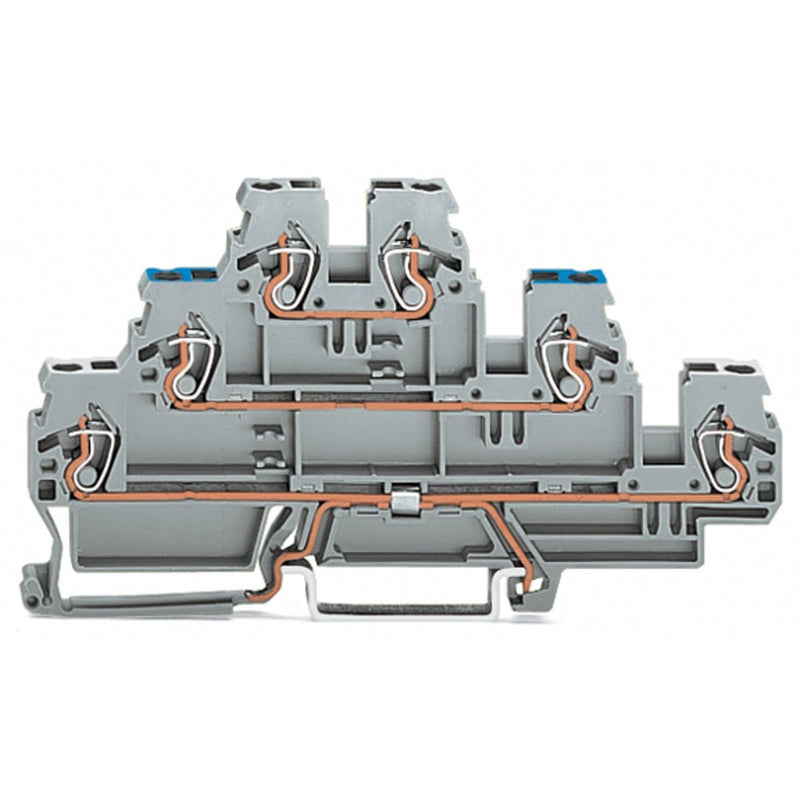

WAGO - Schutzleiter-Reihenklemme Dreistockklemme 870-559 0,08-2,5/4qmm L/L − 50 Stück

Dreistockklemme
Schirmleiter-/Durchgangs-/Durchgangsklemme
2,5 mm²
Schirmung/L/L
Leitereinführung weiß bedruckt
für Tragschiene 35 x 15 und 35 x 7,5
CAGE CLAMP®
2,50 mm²
grau

Dreistockklemme Serie 870 mit CAGE CLAMP®

Bei dieser Dreistockklemme mit der Artikelnummer 870-559 ist eine saubere Elektroinstallation der Schwerpunkt. Für den Leiteranschluss werden bei dieser Dreistockklemme Abisolierlängen von 6 bis 7 mm  benötigt. Die Dreistockklemme erfüllt zudem auch die Funktionen Schirmleiterklemme sowie Durchgangsklemme. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Dreistockklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet.

Technische Details
PEN-Funktion möglich	ja
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	3
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	5 mm
Höhe	106 mm
Tiefe	52,5 mm
Abschlussplatte erforderlich	ja
Farbe	sonstige

Lieferumfang:
1 x Schirmleiter<br>2 x Durchgangsklemme<br>3 x Schutzleiterklemmen<br>4 x Abisolierlängen<br>5 x Leitereinführung<br>6 x CAGE CLAMP®-Technologie<br>7 x Vorbehandlung der Leiter<br>8 x Leiterartefaktor
