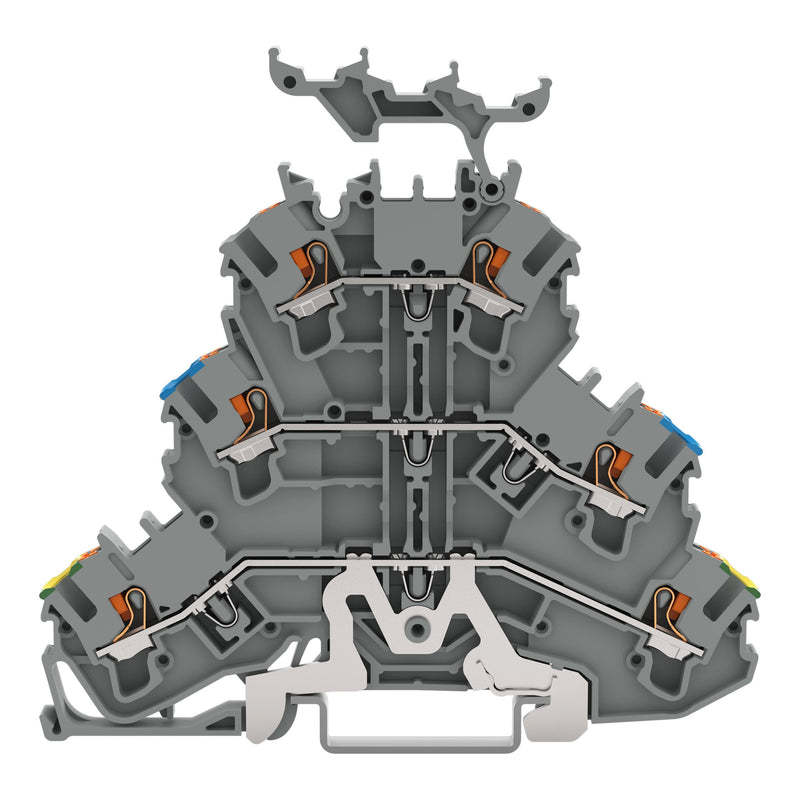

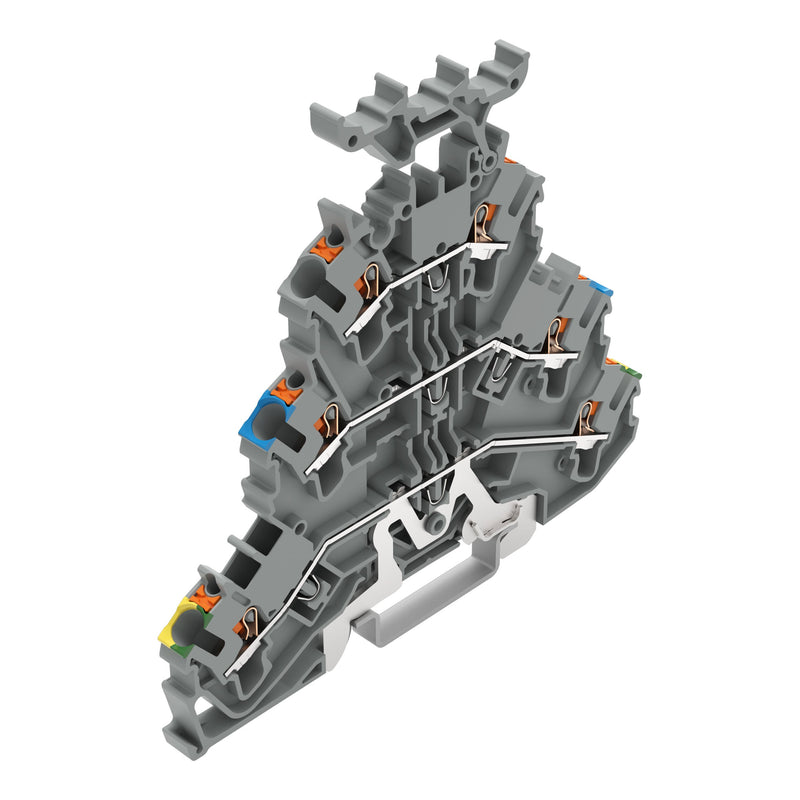

WAGO - Schutzleiter-Reihenklemme Dreistockklemme 2202-3247 mit Drücker, grau − 50 Stück

Dreistockklemme
Schutzleiter-/Durchgangs-/Durchgangsklemme
mit Drücker
2,5 mm²
PE/N/L
für Anwendungen Ex e II geeignet
mit Beschriftungsträger
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
2,50 mm²
grau

Dreistockklemme Serie 2202 mit Push-in CAGE CLAMP®

Bei dieser Dreistockklemme mit der Artikelnummer 2202-3247 ist eine reibungslose Elektroinstallation das Hauptaugenmerk. Bei dieser Dreistockklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 10 bis 12 mm  nötig. Die Dreistockklemme erfüllt zudem auch die Funktionen Schutzleiterklemme sowie Durchgangsklemme. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Diese Dreistockklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
PEN-Funktion möglich	ja
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	3
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

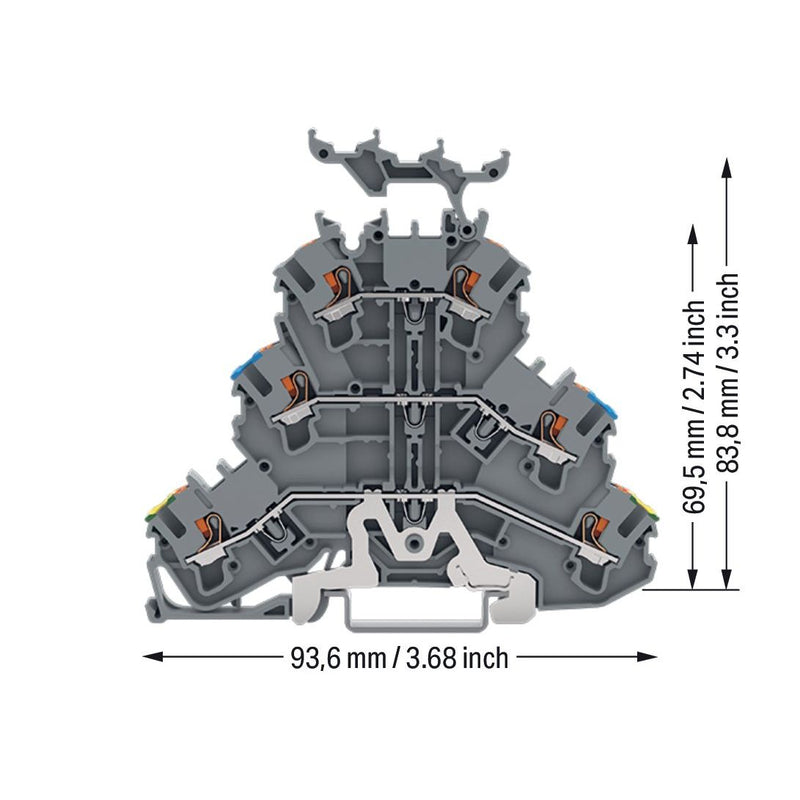

Breite	5,2 mm
Höhe	93,6 mm
Tiefe	83,8 mm
Abschlussplatte erforderlich	ja
Farbe	sonstige

Lieferumfang:
1 x Schutzleiter-Reihenklemme Dreistockklemme 2202-3247 mit Drücker, grau − 50 Stück
