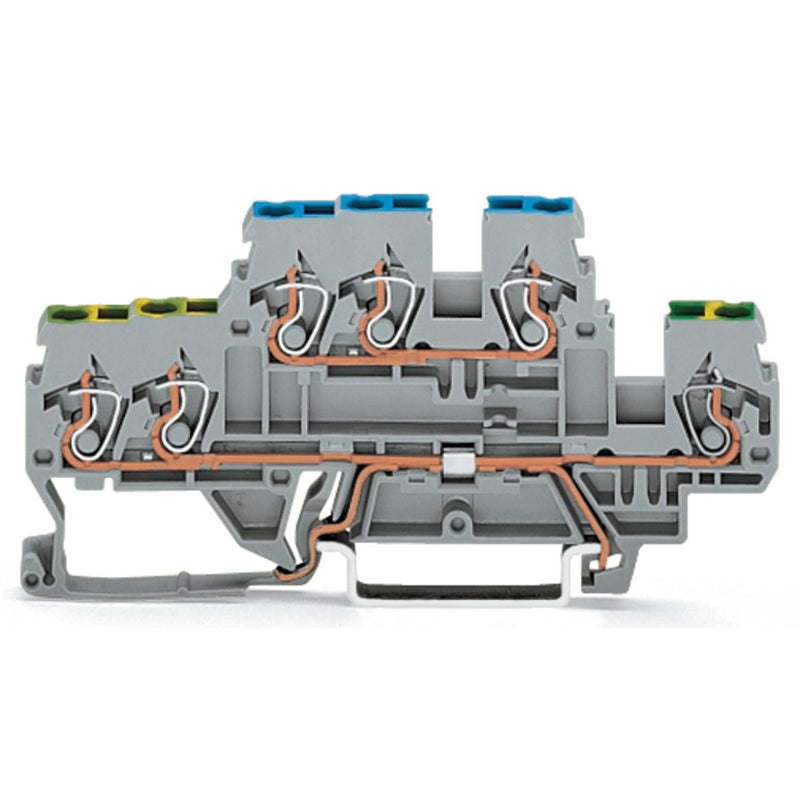

WAGO - Schutzleiter-Reihenklemme Doppelstockklemme 870-536 0,08-2,5/4qmm PE/L − 50 Stück

3-Leiter-Doppelstockklemme
Schutzleiter-/Durchgangsklemme
2,5 mm²
PE/L
Leitereinführung grün/gelb bedruckt
für Tragschiene 35 x 15 und 35 x 7,5
CAGE CLAMP®
2,50 mm²
grau

Doppelstockklemme Serie 870 mit Betätigungswerkzeug

Bei dieser Doppelstockklemme (Artikelnummer 870-536) ist eine ordentliche Elektroinstallation das Hauptaugenmerk. Bei dieser Doppelstockklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm  nötig. Die Doppelstockklemme erfüllt zudem auch die Funktionen Durchgangsklemme sowie Schutzleiterklemme. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Doppelstockklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet.

Technische Details
PEN-Funktion möglich	ja
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	2
Anzahl der Klemmstellen je Etage	3
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	5 mm
Höhe	91 mm
Tiefe	40 mm
Abschlussplatte erforderlich	ja
Farbe	sonstige

Lieferumfang:
1 x WAGO GmbH & Co. KG - Schutzleiter-Reihenklemme Doppelstockklemme 870-536 0,08-2,5/4qmm PE/L − 50 Stück NOTES Gemini_lieferumfang: 1 x WAGO GmbH & Co. KG - Schutzleiter
