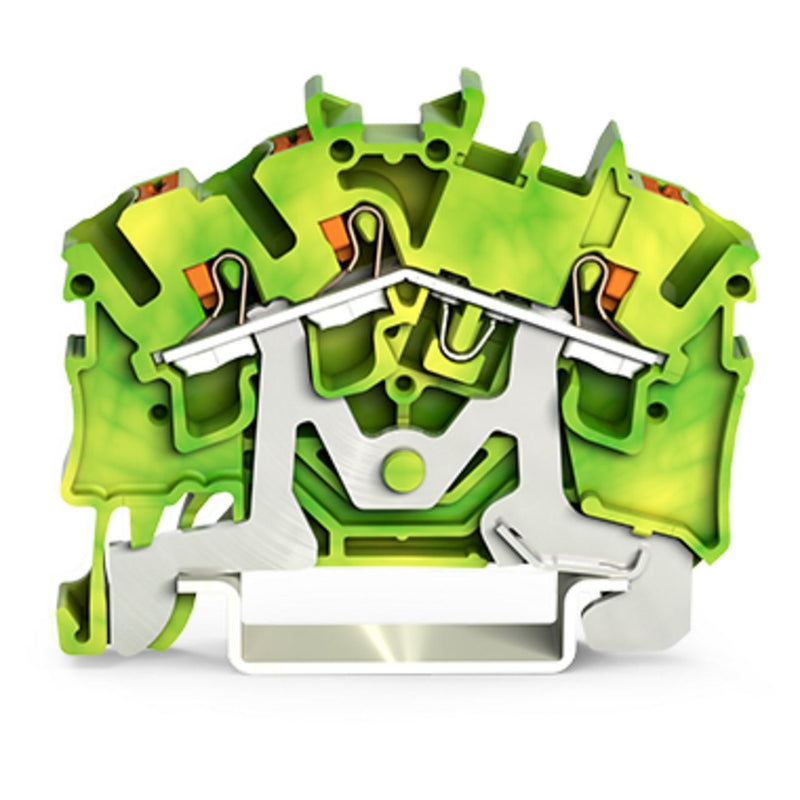

WAGO - Schutzleiter-Reihenklemme 3-LeiterSchutzleiterklemme 2202-6307 mit Drücker,2,5 mm² − 100 Stück

3-Leiter-Schutzleiterklemme
mit Drücker
2,5 mm²
für Anwendungen Ex e II geeignet
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
2,50 mm²
grün-gelb

Schutzleiterklemme Serie 2202 mit Push-in CAGE CLAMP®

Die Schutzleiterklemme hat die Artikelnummer 2202-6307 und ermöglicht eine schnelle und sichere Verdrahtung. Diese Schutzleiterklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 10 und 12 mm . Schutzleiterklemmen sind durch einen integrierten Kontaktfuß direkt mit der Tragschiene verbunden. Dadurch schaffen sie eine elektrische und mechanische Verbindung zwischen den elektrischen Leitern und der Befestigungsauflage. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Schutzleiterklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet. Diese Durchgangsreihenklemme wird durch einen Drücker betätigt. TOPJOB® S Reihenklemmen sorgen in unterschiedlichen Industrieanwendungen und in der modernen Gebäudeinstallation für eine sichere elektrische Verbindung. Mit lediglich einem Reihenklemmensystem können Sie überall auf der Welt und in allen Anwendungen arbeiten. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
PEN-Funktion möglich	ja
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	3
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

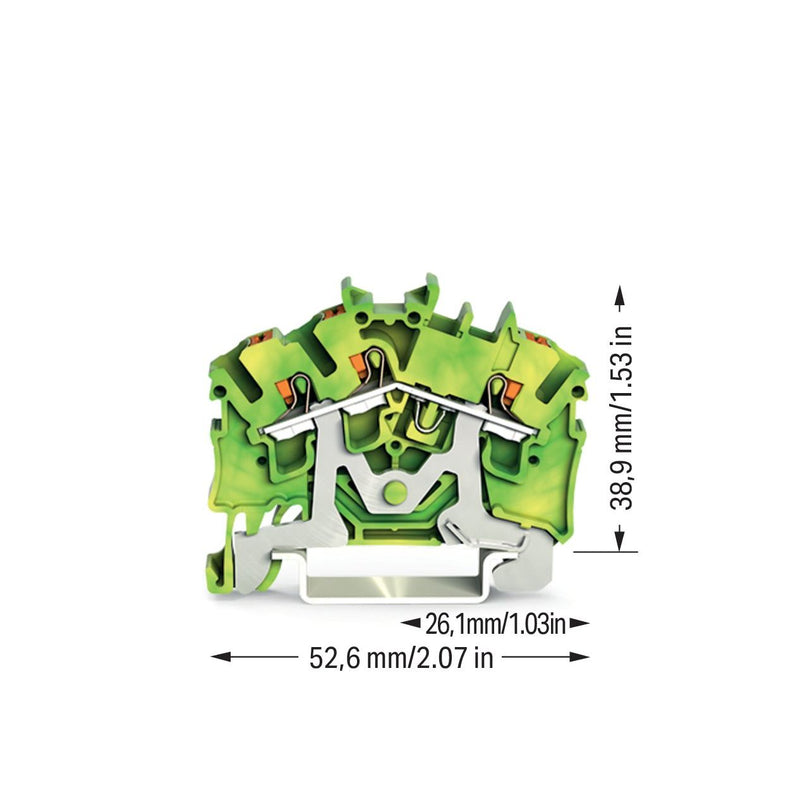

Breite	5,2 mm
Höhe	52,6 mm
Tiefe	38,9 mm
Abschlussplatte erforderlich	ja
Farbe	grün/gelb

Lieferumfang:
100 x Stück Schutzleiter-Reihenklemme 3-LeiterSchutzleiterklemme 2202-6307 mit Drücker, 2,5 mm², grün-gelb
