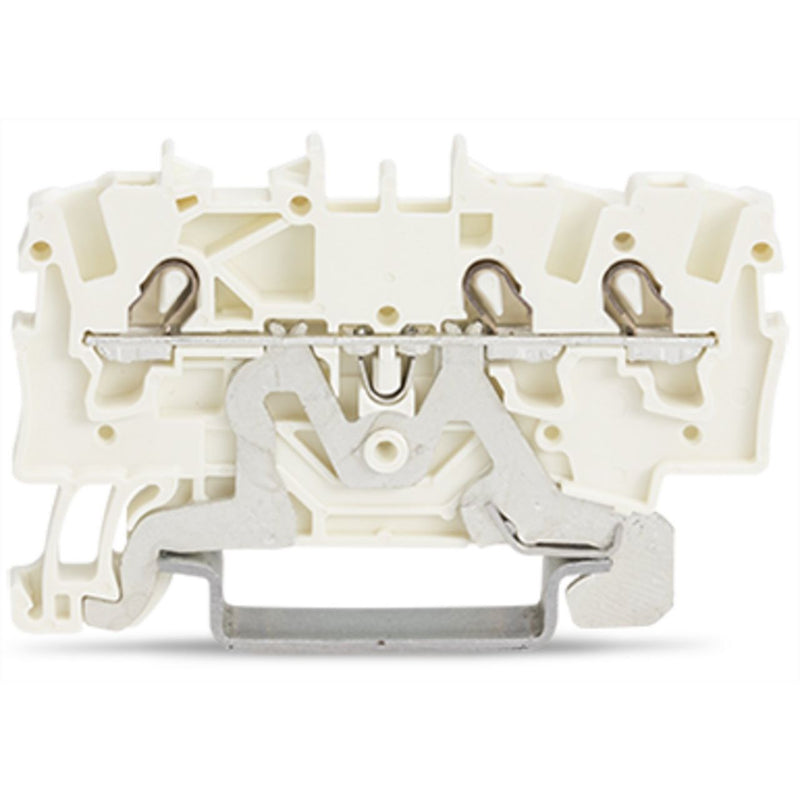

WAGO - Schutzleiter-Reihenklemme 3-Leiter-Schirmleiterklemm 2001-1308 weiß − 100 Stück

3-Leiter-Schirmleiterklemme
1,5 mm²
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
1,50 mm²
weiß

Schirmleiterklemme Serie 2001 mit Betätigungswerkzeug

Bei dieser Schirmleiterklemme (Artikelnummer 2001-1308) steht eine schnelle und sichere Verbindung im Fokus. Bei dieser Schirmleiterklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 11 mm  nötig. Schirmleiterklemmen sind durch einen integrierten Kontaktfuß direkt mit der Tragschiene verbunden. Dadurch schaffen sie eine elektrische und mechanische Verbindung zwischen den elektrischen Leitern und der Befestigungsauflage und sorgen für eine gute Ableitung von Störsignalen. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Tragen. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Abhängigkeit von der Leiterart ist die Schirmleiterklemme ausgelegt für Leiterquerschnitte von 0,25 mm² bis 2,5 mm². Für diese Durchgangsreihenklemme erfolgt die Betätigung per Betätigungswerkzeug. TOPJOB® S Reihenklemmen sorgen in verschiedenen Industrieanwendungen und in der modernen Gebäudeinstallation für eine sichere elektrische Verbindung. Mit nur einem Reihenklemmensystem können Sie überall auf der Welt und in allen Anwendungen arbeiten.

Technische Details
PEN-Funktion möglich	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..1,5 mm²
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	3
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

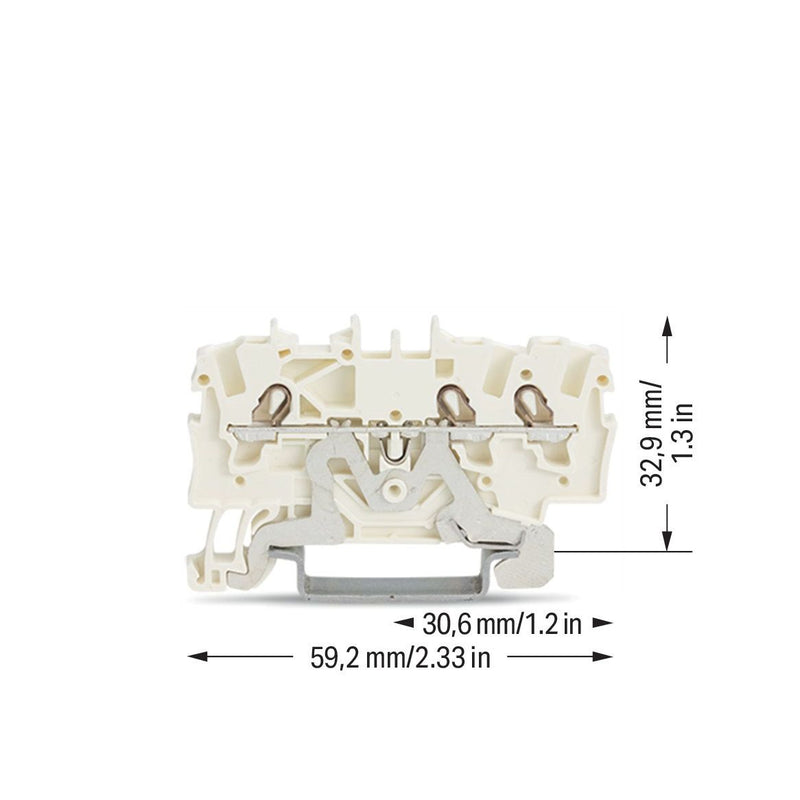

Breite	4,2 mm
Höhe	59,2 mm
Tiefe	32,89999999 mm
Abschlussplatte erforderlich	ja
Farbe	weiß

Lieferumfang:
100 x WAGO GmbH & Co. KG - Schutzleiter-Reihenklemme 3-Leiter-Schirmleiterklemm 2001-1308 weiß
