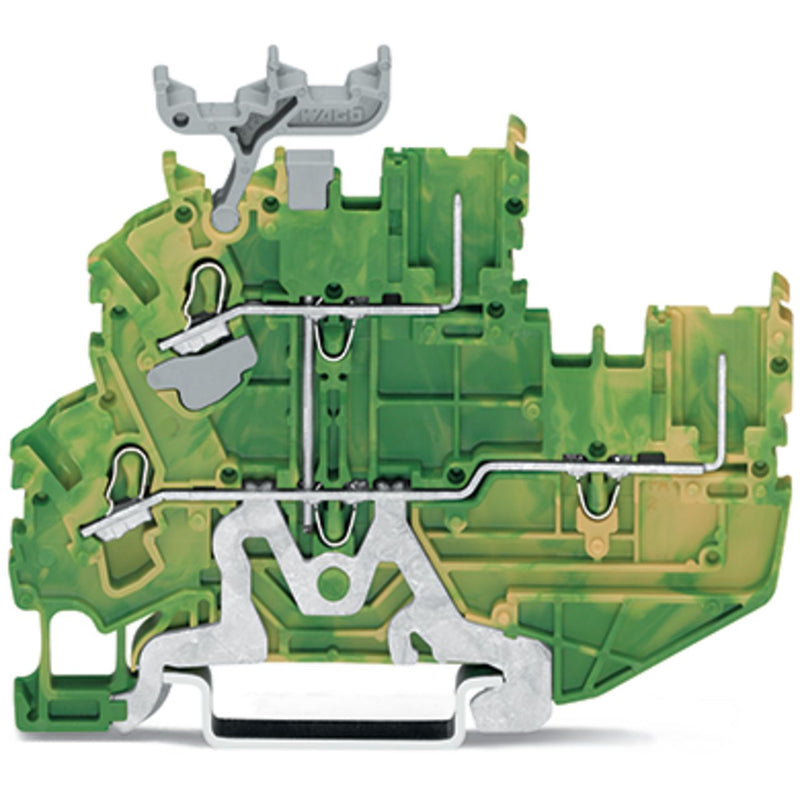

WAGO - Schutzleiter-Reihenklemme 2Leiter/2PinDoppelstockkl. 2022-2237/999-953 2,5mm²,grün-gelb − 50 Stück

2-Leiter/2-Pin-Doppelstock-Basisklemme
2-Leiter/2-Pin-Schutzleiterklemme
2,5 mm²
PE
für Anwendungen Ex nA geeignet
intern gebrückt
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
2,50 mm²
grün-gelb

2-Leiter/2-Pin-Doppelstock-Basisklemme Serie 2022 mit Betätigungswerkzeug

2-Leiter/2-Pin-Doppelstock-Basisklemme hat die Artikelnummer 2022-2237/999-953 und schafft eine saubere ordentliche Elektroinstallation. Für den Leiteranschluss werden bei 2-Leiter/2-Pin-Doppelstock-Basisklemme Abisolierlängen von 10 bis 12 mm  benötigt. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. 2-Leiter/2-Pin-Doppelstock-Basisklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet. Diese steckbare Reihenklemme wird durch ein Betätigungswerkzeug betätigt. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
PEN-Funktion möglich	ja
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Steckanschluss
Anzahl der Etagen	2
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	5,2 mm
Höhe	80,1 mm
Tiefe	61,39999999 mm
Abschlussplatte erforderlich	ja
Farbe	grün/gelb

Lieferumfang:
50 x WAGO GmbH & Co. KG - Schutzleiter-Reihenklemme 2Leiter/2PinDoppelstockkl. 2022-2237/999-953 2,5mm²,grün-gelb
