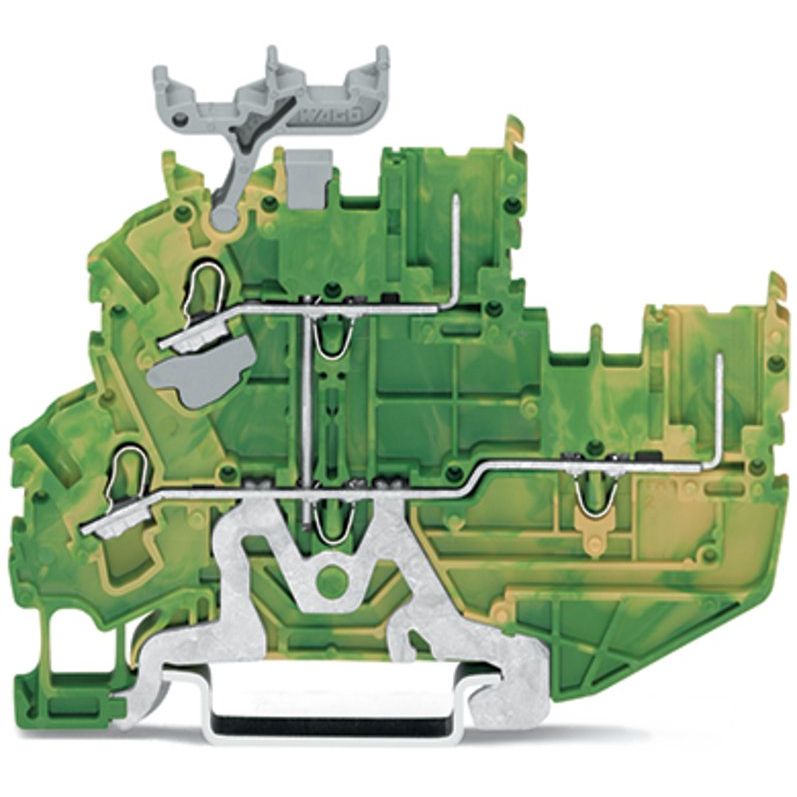

WAGO - Schutzleiter-Reihenklemme 2Leiter/2PinDoppelstockkl. 2022-2237 2,5mm²,grün-gelb − 50 Stück

2-Leiter/2-Pin-Doppelstock-Basisklemme
2-Leiter/2-Pin-Schutzleiterklemme
2,5 mm²
PE
intern gebrückt
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
2,50 mm²
grün-gelb

2-Leiter/2-Pin-Doppelstock-Basisklemme Serie 2022 mit Betätigungswerkzeug

Bei 2-Leiter/2-Pin-Doppelstock-Basisklemme mit der Artikelnummer 2022-2237 ist eine ordentliche Elektroinstallation der Fokus. 2-Leiter/2-Pin-Doppelstock-Basisklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 10 und 12 mm . Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Abhängigkeit von der Leiterart ist 2-Leiter/2-Pin-Doppelstock-Basisklemme ausgelegt für Leiterquerschnitte von 0,25 mm² bis 4 mm². Diese steckbare Reihenklemme wird durch ein Betätigungswerkzeug betätigt.

Technische Details
PEN-Funktion möglich	ja
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Steckanschluss
Anzahl der Etagen	2
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

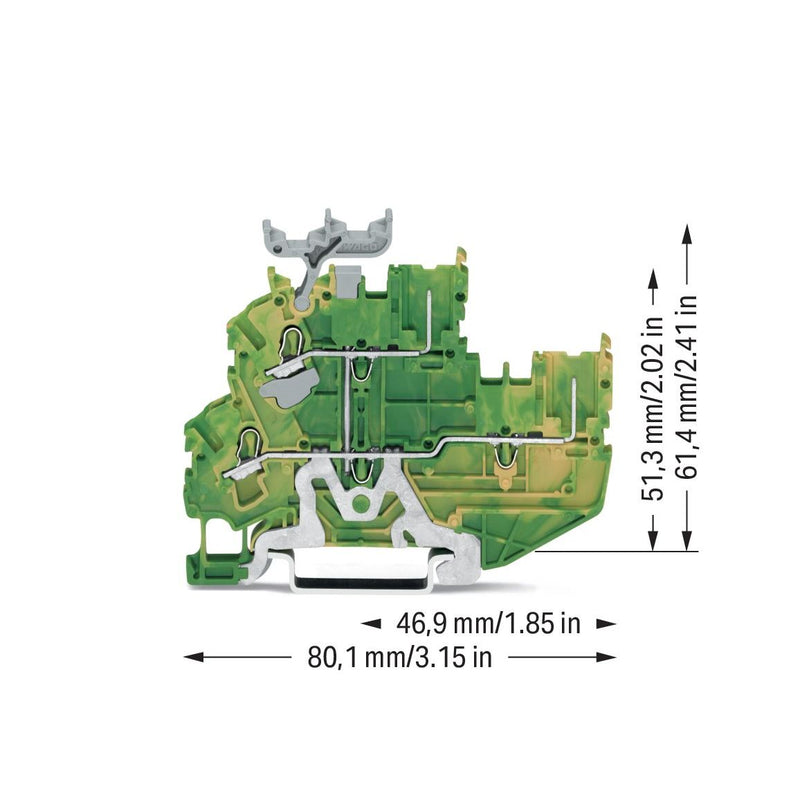

Breite	5,2 mm
Höhe	80,1 mm
Tiefe	61,39999999 mm
Abschlussplatte erforderlich	ja
Farbe	grün/gelb

Lieferumfang:
50 x WAGO GmbH & Co. KG - Schutzleiter-Reihenklemme 2Leiter/2PinDoppelstockkl. 2022-2237 2,5mm²,grün-gelb
