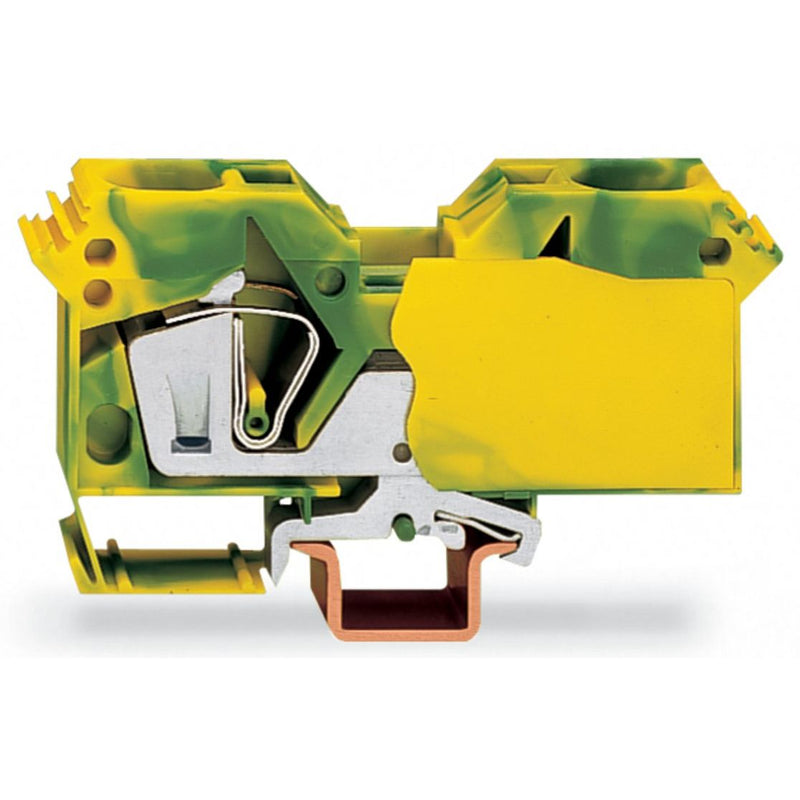

WAGO - Schutzleiter-Reihenklemme 2-Leiter-Schutzleiterklem. 285-607/999-950 25mm² − 15 Stück

2-Leiter-Schutzleiterklemme
25 mm²
für Anwendungen Ex e II geeignet
seitliche Beschriftungsaufnahmen
nur auf Tragschiene 35 x 15
CAGE CLAMP®
25,00 mm²
grün-gelb

Schutzleiterklemme Serie 285, grün-gelb

Die Schutzleiterklemme hat die Artikelnummer 285-607/999-950 und ermöglicht einen schnellen und sicheren Anschluss. Bei dieser Schutzleiterklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 23 mm  nötig. Schutzleiterklemmen sind durch einen integrierten Kontaktfuß direkt mit der Tragschiene verbunden. Dadurch schaffen sie eine elektrische und mechanische Verbindung zwischen den elektrischen Leitern und der Befestigungsauflage. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Diese Schutzleiterklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 6 mm² bis 25 mm² geeignet. Für diese Durchgangsreihenklemme erfolgt die Betätigung per Betätigungswerkzeug.

Technische Details
PEN-Funktion möglich	ja
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	6..35 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	6..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	6..35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	6..35 mm²
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	2
Anzahl der Klemmstellen je Etage	1
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	16 mm

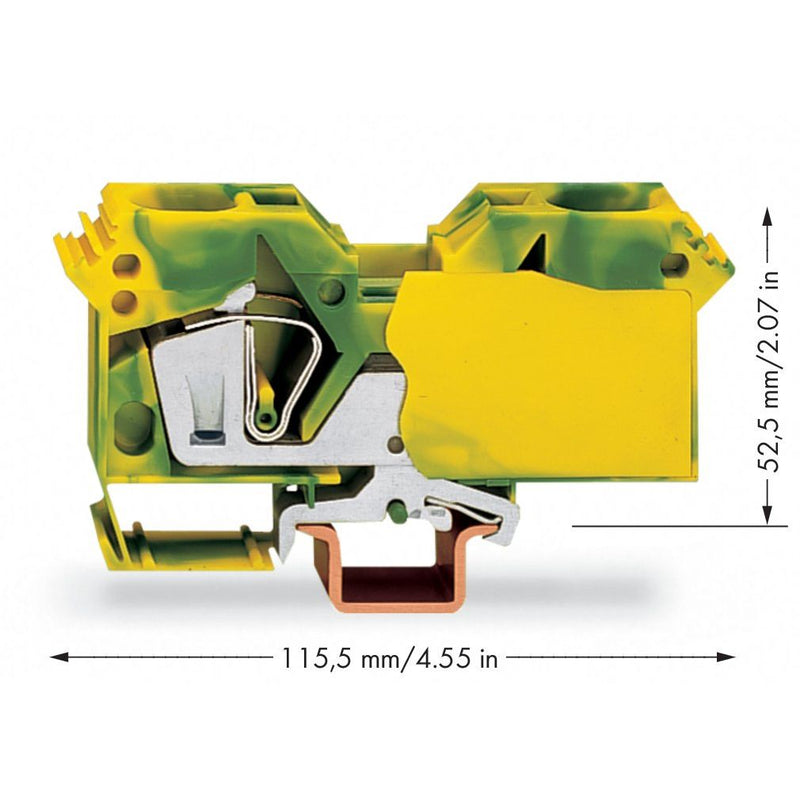

Höhe	115,5 mm
Tiefe	52,5 mm
Abschlussplatte erforderlich	nein
Farbe	grün/gelb

Lieferumfang:
15 x Schutzleiter-Reihenklemme 285-607/999-950
