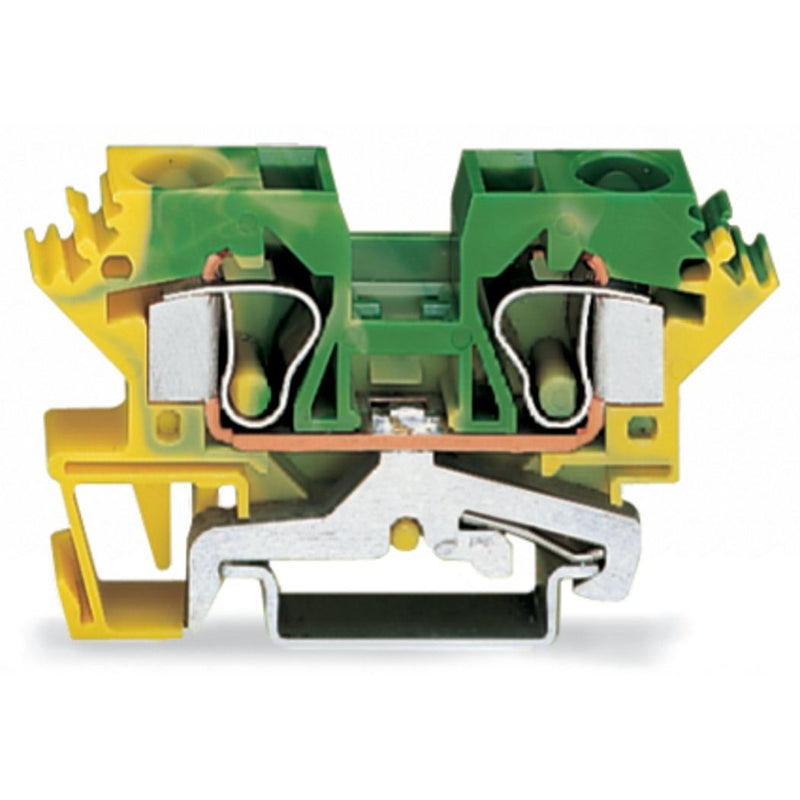

WAGO - Schutzleiter-Reihenklemme 2-Leiter-Schutzleiterklem. 284-607/999-950 10mm² − 25 Stück

2-Leiter-Schutzleiterklemme
10 mm²
für Anwendungen Ex e II geeignet
seitliche Beschriftungsaufnahmen
für Tragschiene 35 x 15 und 35 x 7,5
CAGE CLAMP®
10,00 mm²
grün-gelb

Schutzleiterklemme Serie 284 mit Betätigungswerkzeug

Die Schutzleiterklemme mit der Artikelnummer 284-607/999-950 ermöglicht einen einfachen und zuverlässigen Anschluss. Bei dieser Schutzleiterklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 12 bis 13 mm  nötig. Schutzleiterklemmen sind durch einen integrierten Kontaktfuß direkt mit der Tragschiene verbunden. Dadurch schaffen sie eine elektrische und mechanische Verbindung zwischen den elektrischen Leitern und der Befestigungsauflage. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Abhängigkeit von der Leiterart ist diese Schutzleiterklemme für Leiterquerschnitte von 0,2 mm² bis 10 mm² geeignet. Diese Durchgangsreihenklemme wird durch ein Betätigungswerkzeug betätigt.

Technische Details
PEN-Funktion möglich	ja
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..10 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,2..10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,2..10 mm²
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

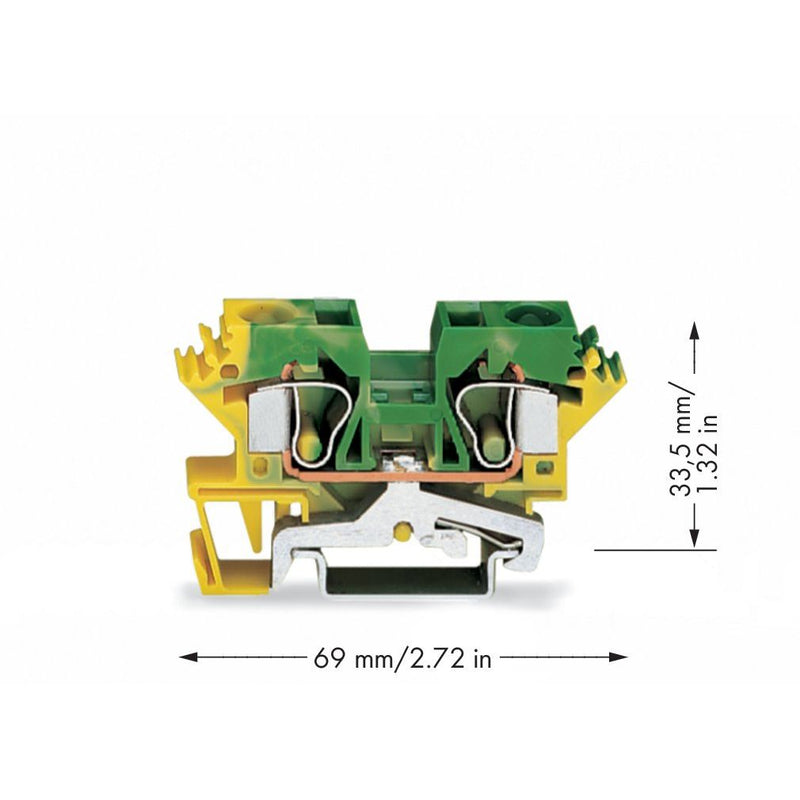

Breite	10 mm
Höhe	69 mm
Tiefe	33,5 mm
Abschlussplatte erforderlich	ja
Farbe	grün/gelb

Lieferumfang:
25 x Schutzleiter-Reihenklemme 284-607/999-950
