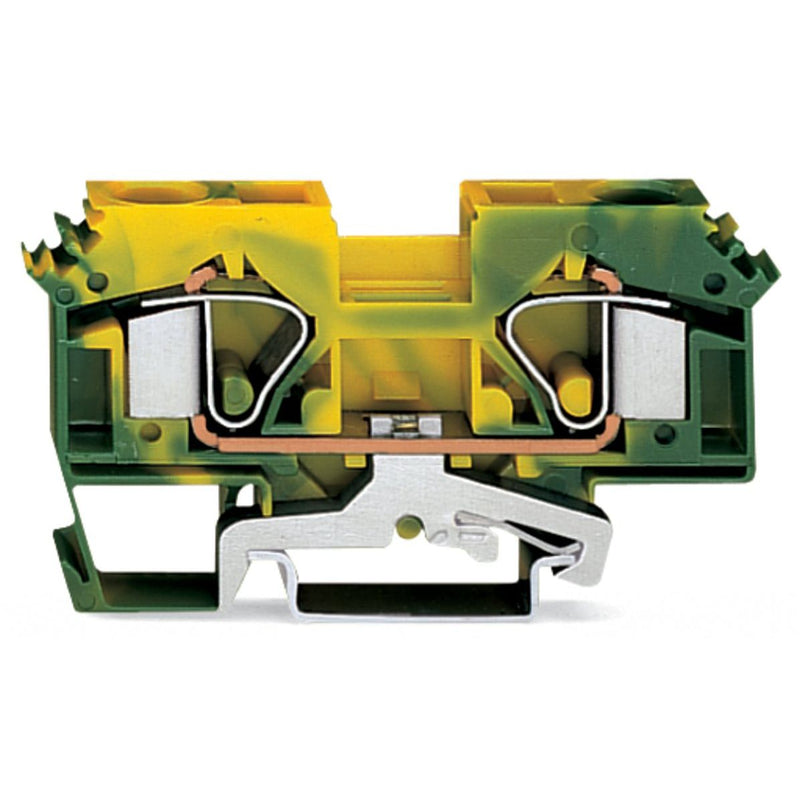

WAGO - Schutzleiter-Reihenklemme 2-Leiter-Schutzleiterklem. 283-607/999-950 16mm² − 25 Stück

2-Leiter-Schutzleiterklemme
16 mm²
für Anwendungen Ex e II geeignet
seitliche Beschriftungsaufnahmen
für Tragschiene 35 x 15 und 35 x 7,5
CAGE CLAMP®
16,00 mm²
grün-gelb

Schutzleiterklemme Serie 283 mit Betätigungswerkzeug

Die Schutzleiterklemme mit der Artikelnummer 283-607/999-950 ermöglicht einen einfachen und zuverlässigen Anschluss. Für den Leiteranschluss werden bei dieser Schutzleiterklemme Abisolierlängen von 16 bis 17 mm  benötigt. Schutzleiterklemmen sind durch einen integrierten Kontaktfuß direkt mit der Tragschiene verbunden. Dadurch schaffen sie eine elektrische und mechanische Verbindung zwischen den elektrischen Leitern und der Befestigungsauflage. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart eignet sich die Schutzleiterklemme für Leiterquerschnitte von 0,2 mm² bis 16 mm². Für diese Durchgangsreihenklemme erfolgt die Betätigung per Betätigungswerkzeug.

Technische Details
PEN-Funktion möglich	ja
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..16 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,2..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,2..16 mm²
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

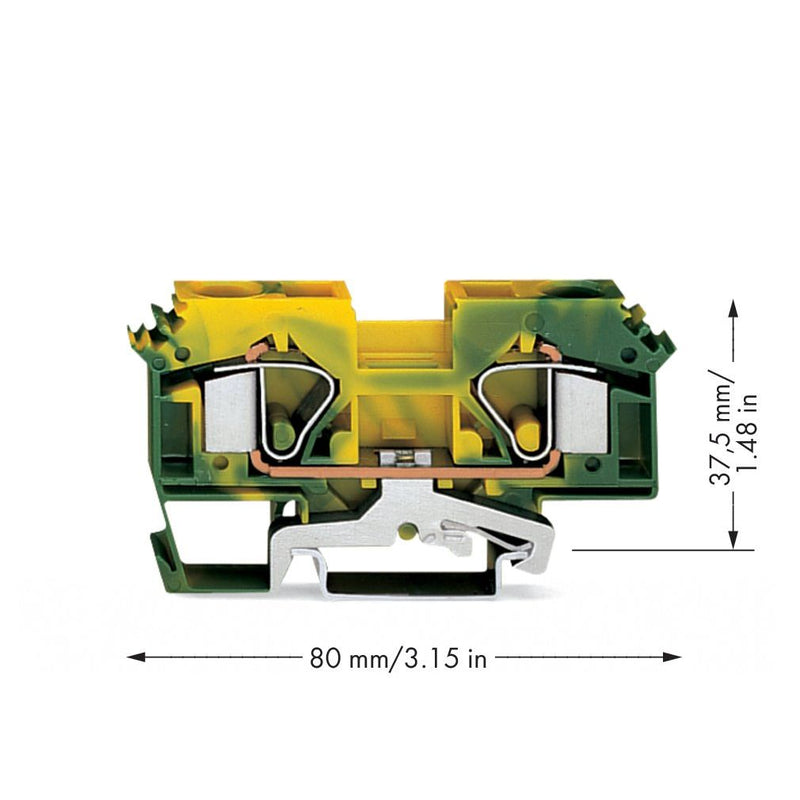

Breite	12 mm
Höhe	80 mm
Tiefe	37,5 mm
Abschlussplatte erforderlich	ja
Farbe	grün/gelb

Lieferumfang:
1 x WAGO GmbH & Co. KG - Schutzleiter-Reihenklemme 2-Leiter-Schutzleiterklem. 283-607/999-950 16mm² − 25 Stück
