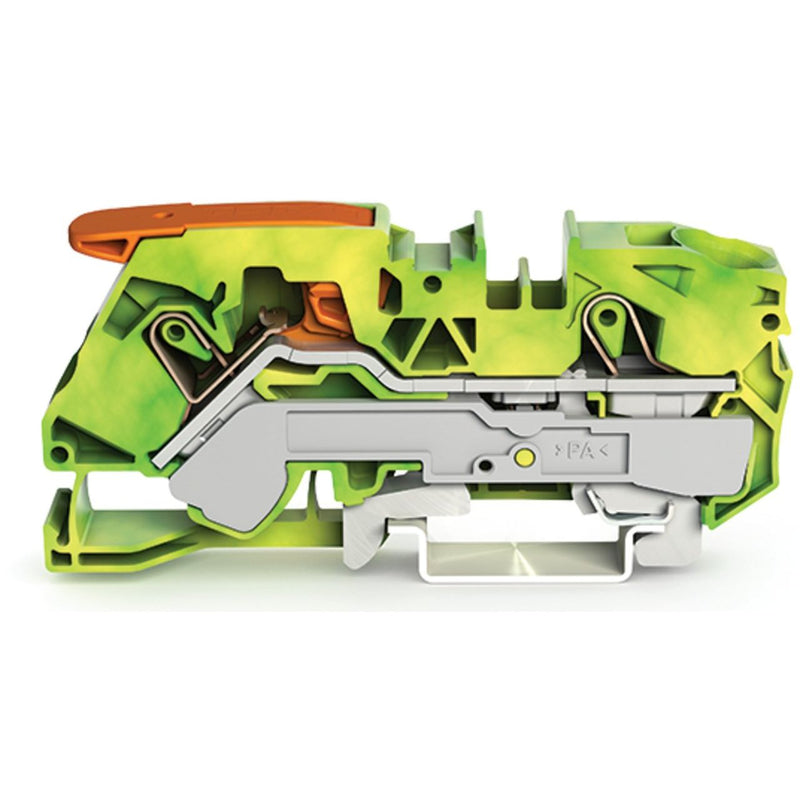

WAGO - Schutzleiter-Reihenklemme 2-Leiter-Schutzleiterkl. 2116-1207 16qmm, grün-gelb − 20 Stück

2-Leiter-Schutzleiterklemme
mit Hebel und Push-in CAGE CLAMP®
16 mm²
mit Prüföffnung
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
16,00 mm²
grün-gelb

Schutzleiterklemme Serie 2116 mit Push-in CAGE CLAMP®

Die Schutzleiterklemme hat die Artikelnummer 2116-1207 und ermöglicht einen einfachen und zuverlässigen Anschluss. Für den Leiteranschluss werden bei dieser Schutzleiterklemme Abisolierlängen von 18 bis 20 mm  benötigt. Schutzleiterklemmen sind durch einen integrierten Kontaktfuß direkt mit der Tragschiene verbunden. Dadurch schaffen sie eine elektrische und mechanische Verbindung zwischen den elektrischen Leitern und der Befestigungsauflage. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Diese Schutzleiterklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 16 mm² geeignet. Für diese Durchgangsreihenklemme erfolgt die Betätigung per Hebel und Betätigungswerkzeug. Die TOPJOB® S Reihenklemmen schaffen in unterschiedlichen Industrieanwendungen und in der modernen Gebäudeinstallation eine zuverlässige elektrische Verbindung. Sie ermöglichen simples Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
PEN-Funktion möglich	ja
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..25 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	6..16 mm²
Anschließbarer Leiterquerschnitt eindrähtig	2,5..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..16 mm²
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

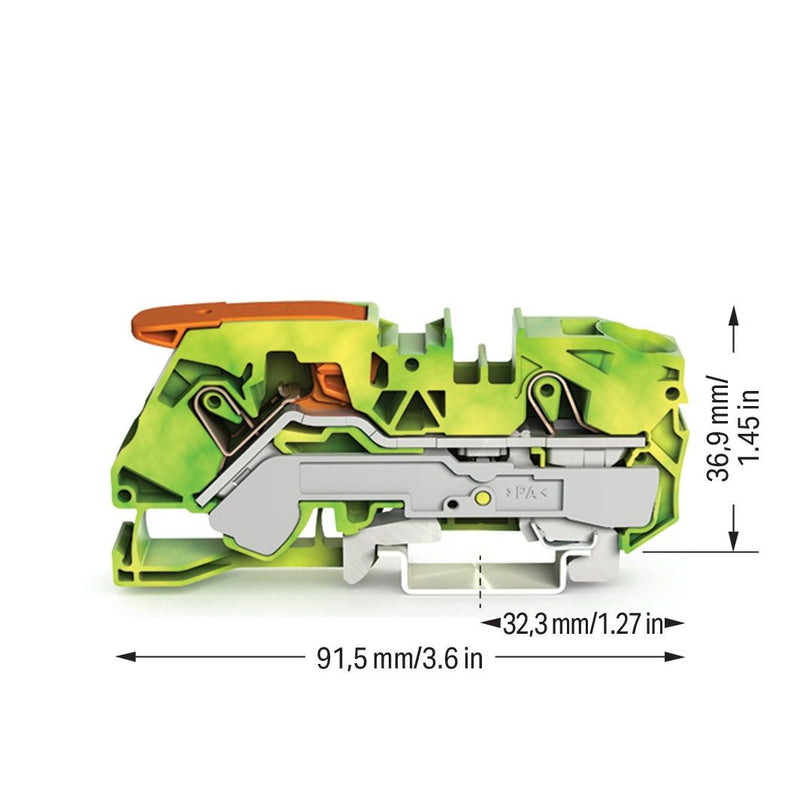

Breite	12 mm
Höhe	91,5 mm
Tiefe	36,89999999 mm
Abschlussplatte erforderlich	ja
Farbe	grün/gelb

Lieferumfang:
20 x WAGO Schutzleiter-Reihenklemme 2116-1207
