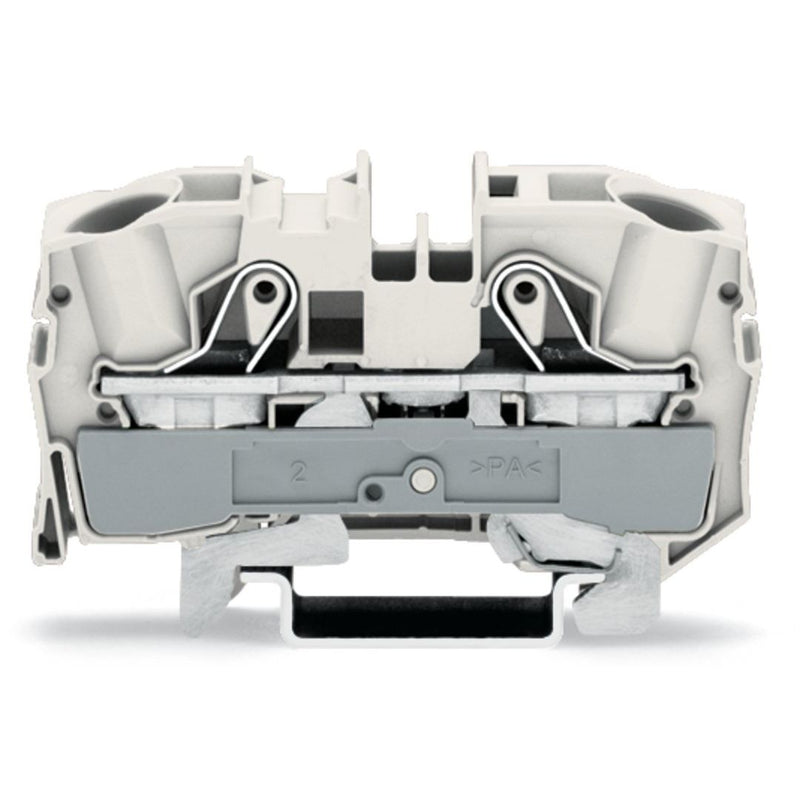

WAGO - Schutzleiter-Reihenklemme 2-Leiter-Schirmleiterklem. 2016-1208 16mm² − 20 Stück

2-Leiter-Schirmleiterklemme
16 mm²
für Anwendungen Ex e II geeignet
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
16,00 mm²
weiß

Schirmleiterklemme Serie 2016 mit Push-in CAGE CLAMP®

Die Schirmleiterklemme mit der Artikelnummer 2016-1208 ermöglicht eine schnelle und zuverlässige Verbindung. Diese Schirmleiterklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 18 und 20 mm . Schirmleiterklemmen sind durch einen integrierten Kontaktfuß direkt mit der Tragschiene verbunden. Dadurch schaffen sie eine elektrische und mechanische Verbindung zwischen den elektrischen Leitern und der Befestigungsauflage und sorgen für eine gute Ableitung von Störsignalen. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Tragen. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart eignet sich diese Schirmleiterklemme für Leiterquerschnitte von 0,5 mm² bis 16 mm². Diese Durchgangsreihenklemme wird durch ein Betätigungswerkzeug betätigt. Die TOPJOB® S Reihenklemmen schaffen in unterschiedlichen Industrieanwendungen und in der modernen Gebäudeinstallation eine sichere elektrische Verbindung. Sie ermöglichen simples Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen.

Technische Details
PEN-Funktion möglich	ja
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..258 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	2,5..16 mm²
Anschließbarer Leiterquerschnitt eindrähtig	2,5..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..16 mm²
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

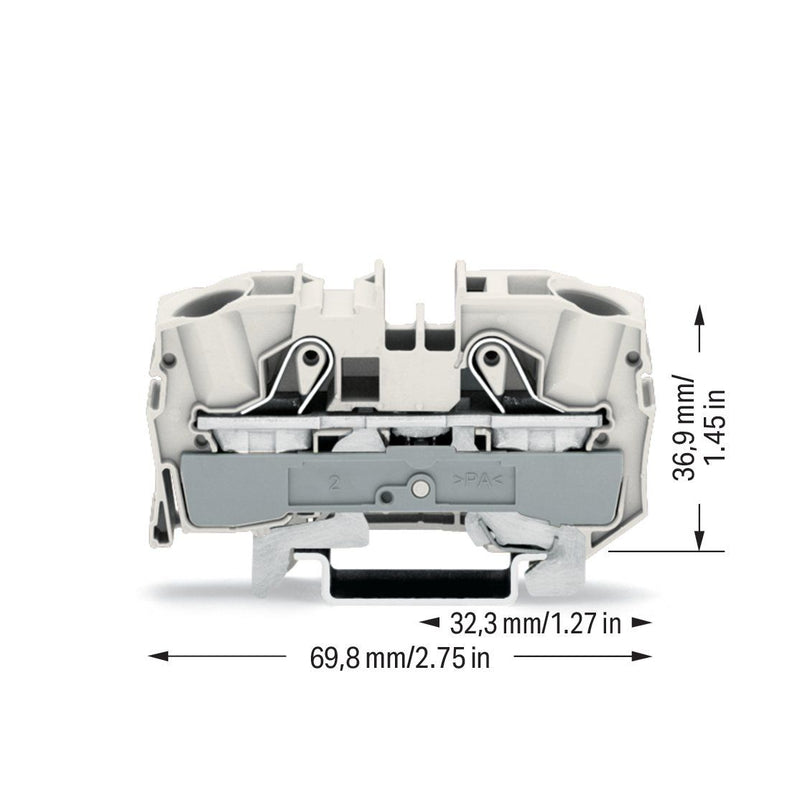

Breite	12 mm
Höhe	69,8 mm
Tiefe	36,89999999 mm
Abschlussplatte erforderlich	ja
Farbe	weiß

Lieferumfang:
20 x WAGO GmbH & Co. KG - Schutzleiter-Reihenklemme 2-Leiter-Schirmleiterklem. 2016-1208 16mm²
