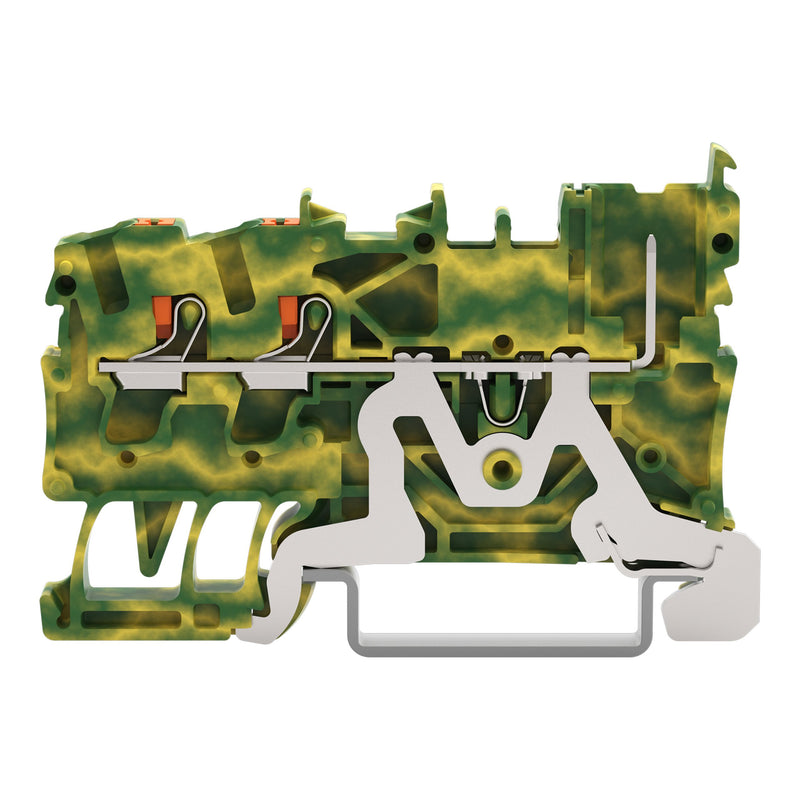

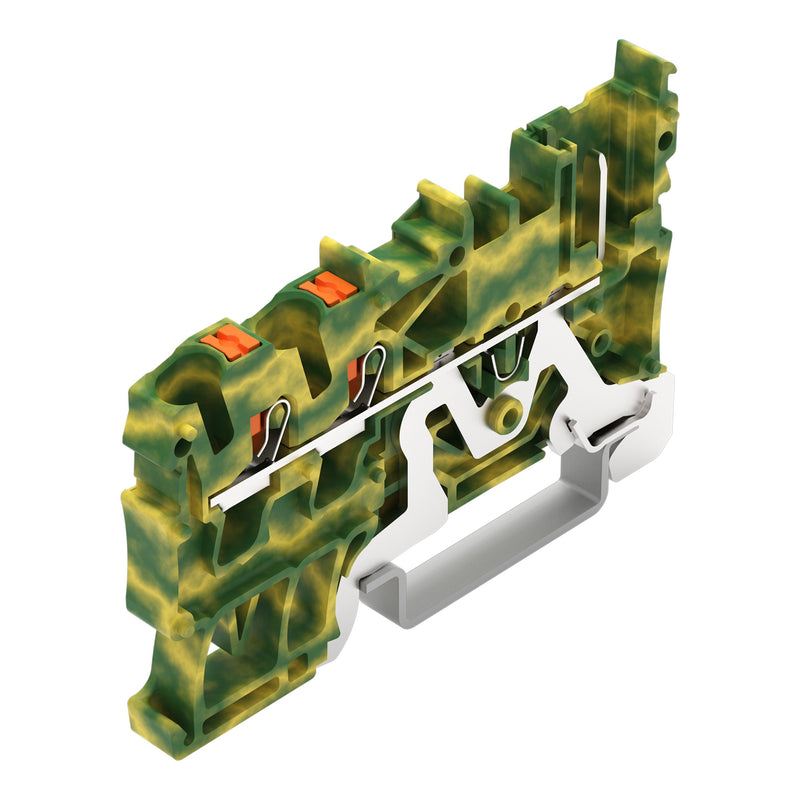

WAGO - Schutzleiter-Reihenklemme 2-Leiter/1-Pin-PE-Basiskl. 2222-1307/999-953 Drücker,2,5mm²,gnge − 100 Stück

2-Leiter/1-Pin-PE-Basisklemme
mit Drücker
2,5 mm²
für Anwendungen Ex nA geeignet
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
2,50 mm²
grün-gelb

2-Leiter/1-Pin-PE-Basisklemme Serie 2222, grün-gelb

Bei 2-Leiter/1-Pin-PE-Basisklemme (Artikelnummer 2222-1307/999-953) ist eine fehlerfreie Elektroinstallation das Hauptaugenmerk. 2-Leiter/1-Pin-PE-Basisklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 10 und 12 mm . Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Einsatz. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Abhängigkeit von der Leiterart ist 2-Leiter/1-Pin-PE-Basisklemme für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet. Diese steckbare Reihenklemme wird durch einen Drücker betätigt. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
PEN-Funktion möglich	ja
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Steckanschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	3
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

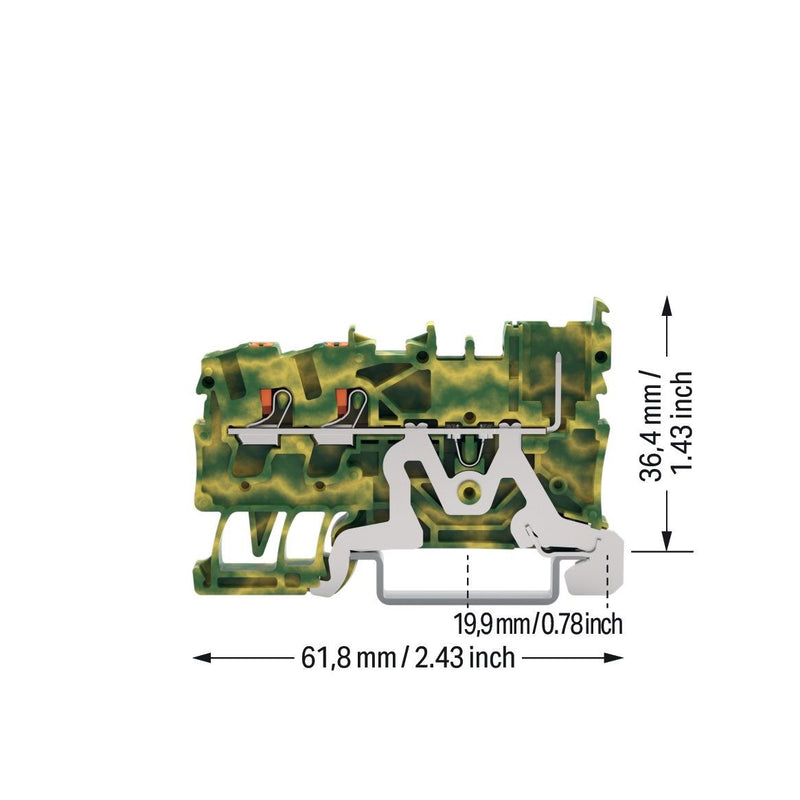

Breite	5,2 mm
Höhe	61,8 mm
Tiefe	36,4 mm
Abschlussplatte erforderlich	ja
Farbe	grün/gelb

Lieferumfang:
100 x WAGO GmbH & Co. KG - Schutzleiter-Reihenklemme 2-Leiter/1-Pin-PE-Basiskl. 2222-1307/999-953 Drücker,2,5mm²,gnge
