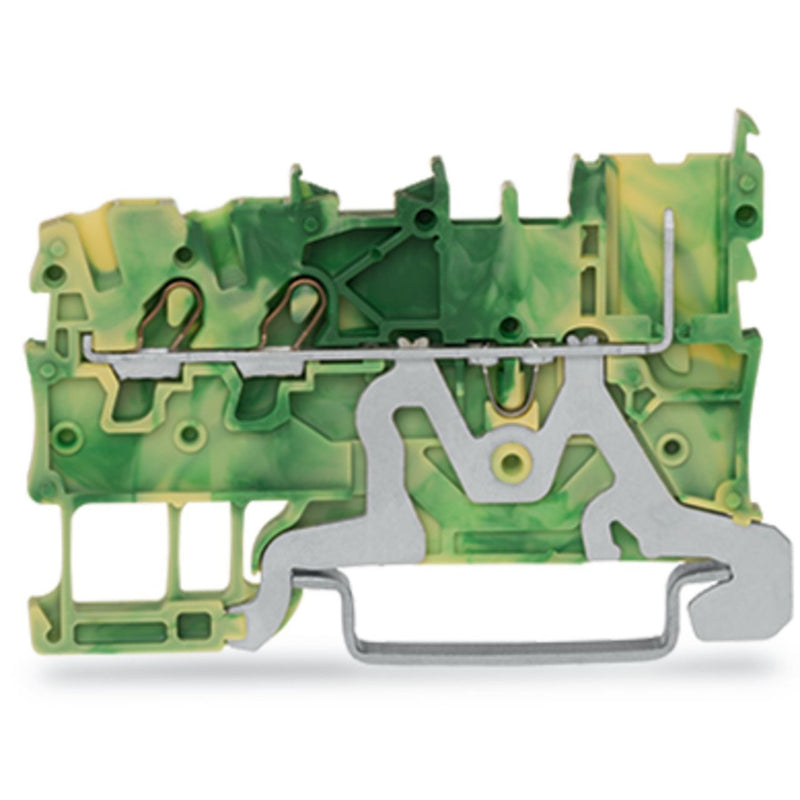

WAGO - Schutzleiter-Reihenklemme 2-Leiter/1-Pin-PE-Basiskl. 2020-1307 CAGE CLAMP,gn-ge − 50 Stück

2-Leiter/1-Pin-PE-Basisklemme
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
1,00 mm²
grün-gelb

2-Leiter/1-Pin-PE-Basisklemme Serie 2020, grün-gelb

2-Leiter/1-Pin-PE-Basisklemme hat die Artikelnummer 2020-1307 und ermöglicht eine ordentliche Elektroinstallation. Bei 2-Leiter/1-Pin-PE-Basisklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 11 mm  erforderlich. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart eignet sich 2-Leiter/1-Pin-PE-Basisklemme für Leiterquerschnitte von 0,14 mm² bis 1,5 mm². Durch ein Betätigungswerkzeug wird diese steckbare Reihenklemme betätigt.

Technische Details
PEN-Funktion möglich	ja
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,5..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,14..1 mm²
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Steckanschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	3
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

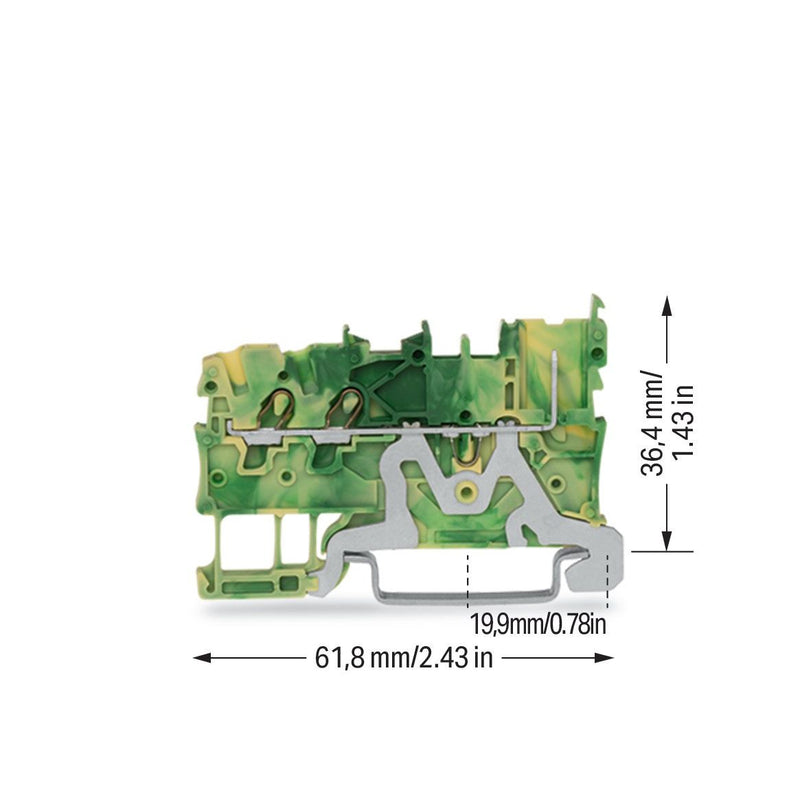

Breite	3,5 mm
Höhe	61,8 mm
Tiefe	36,39999999 mm
Abschlussplatte erforderlich	ja
Farbe	grün/gelb

Lieferumfang:
50 x WAGO GmbH & Co. KG - Schutzleiter-Reihenklemme 2-Leiter/1-Pin-PE-Basiskl. 2020-1307 CAGE CLAMP,gn-ge
