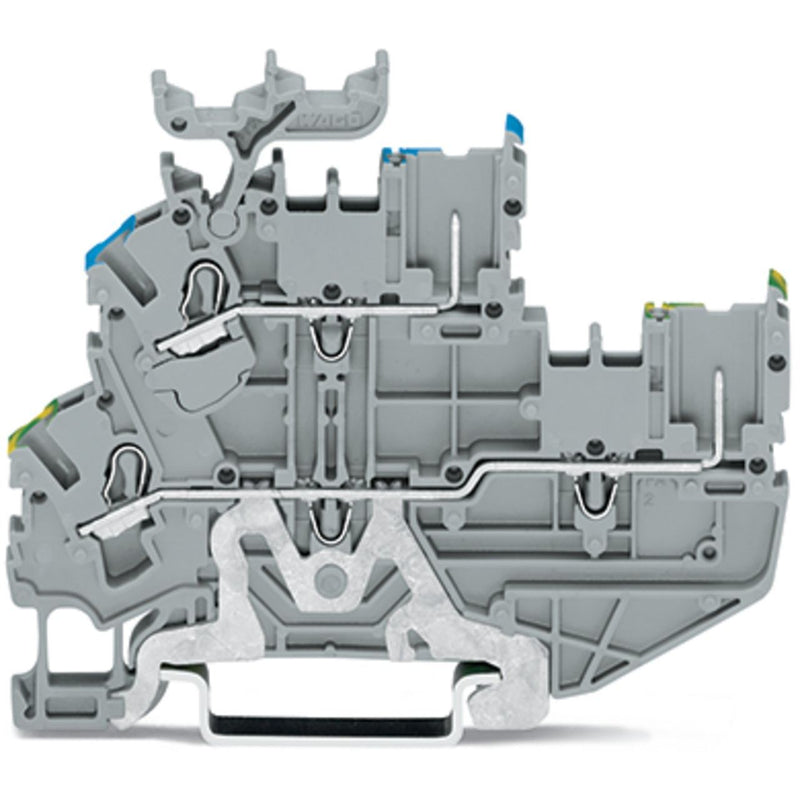

WAGO - Schutzleiter-Reihenklemme 1Leiter/1PinDoppelstockkl. 2022-2257/999-953 2,5 mm²,grau − 50 Stück

1-Leiter/1-Pin-Doppelstock-Basisklemme
Schutzleiter-/Durchgangsklemme
2,5 mm²
PE/L
für Anwendungen Ex nA geeignet
mit Beschriftungsträger
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
2,50 mm²
grau

1-Leiter/1-Pin-Doppelstock-Basisklemme Serie 2022, grau

1-Leiter/1-Pin-Doppelstock-Basisklemme mit der Artikelnummer 2022-2257/999-953 ermöglicht eine saubere ordentliche Elektroinstallation. Bei 1-Leiter/1-Pin-Doppelstock-Basisklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 10 bis 12 mm  erforderlich. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Abhängigkeit von der Leiterart eignet sich 1-Leiter/1-Pin-Doppelstock-Basisklemme für Leiterquerschnitte von 0,25 mm² bis 4 mm². Über ein Betätigungswerkzeug wird diese steckbare Reihenklemme betätigt. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
PEN-Funktion möglich	ja
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Steckanschluss
Anzahl der Etagen	2
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	5,2 mm
Höhe	80,1 mm
Tiefe	61,39999999 mm
Abschlussplatte erforderlich	ja
Farbe	sonstige

Lieferumfang:
50 x WAGO GmbH & Co. KG - Schutzleiter-Reihenklemme 1Leiter/1PinDoppelstockkl. 2022-2257/999-953 2,5 mm²,grau
