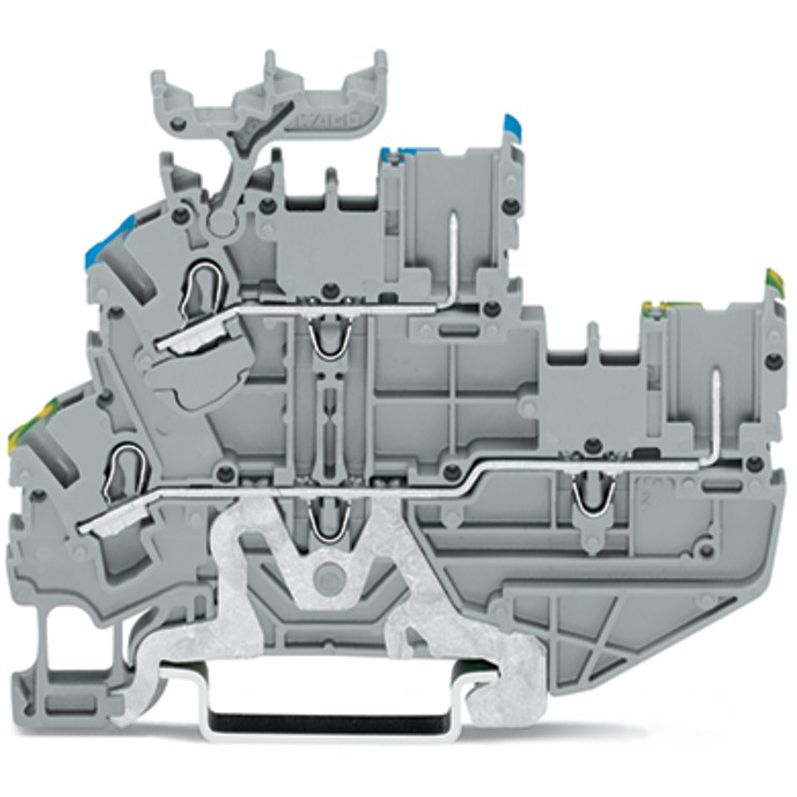

WAGO - Schutzleiter-Reihenklemme 1Leiter/1PinDoppelstockkl. 2022-2227 2,5 mm²,grau − 50 Stück

1-Leiter/1-Pin-Doppelstock-Basisklemme
Schutzleiter-/Durchgangsklemme
2,5 mm²
PE/L
ohne Beschriftungsträger
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
2,50 mm²
grau

1-Leiter/1-Pin-Doppelstock-Basisklemme Serie 2022 mit Betätigungswerkzeug

1-Leiter/1-Pin-Doppelstock-Basisklemme mit der Artikelnummer 2022-2227 bietet eine fehlerfreie Elektroinstallation. Für den Leiteranschluss werden bei 1-Leiter/1-Pin-Doppelstock-Basisklemme Abisolierlängen von 10 bis 12 mm  benötigt. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Tragen. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Abhängigkeit von der Leiterart ist 1-Leiter/1-Pin-Doppelstock-Basisklemme geeignet für Leiterquerschnitte von 0,25 mm² bis 4 mm². Durch ein Betätigungswerkzeug wird diese steckbare Reihenklemme betätigt.

Technische Details
PEN-Funktion möglich	ja
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Steckanschluss
Anzahl der Etagen	2
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	5,2 mm
Höhe	80,1 mm
Tiefe	51,29999999 mm
Abschlussplatte erforderlich	ja
Farbe	sonstige

Lieferumfang:
50 x WAGO GmbH & Co. KG - Schutzleiter-Reihenklemme 1Leiter/1PinDoppelstockkl. 2022-2227 2,5 mm²,grau
