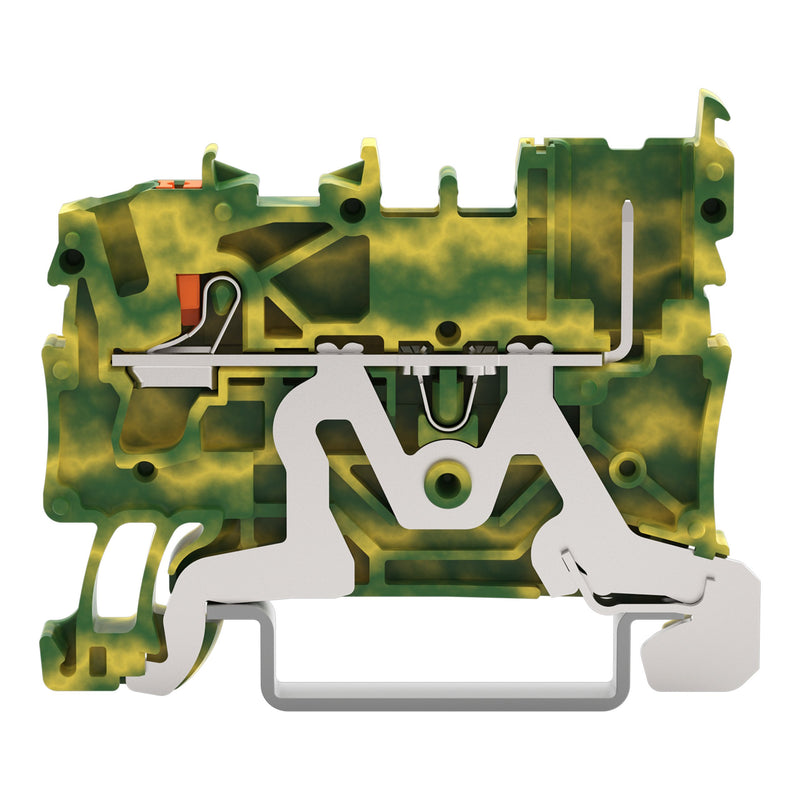

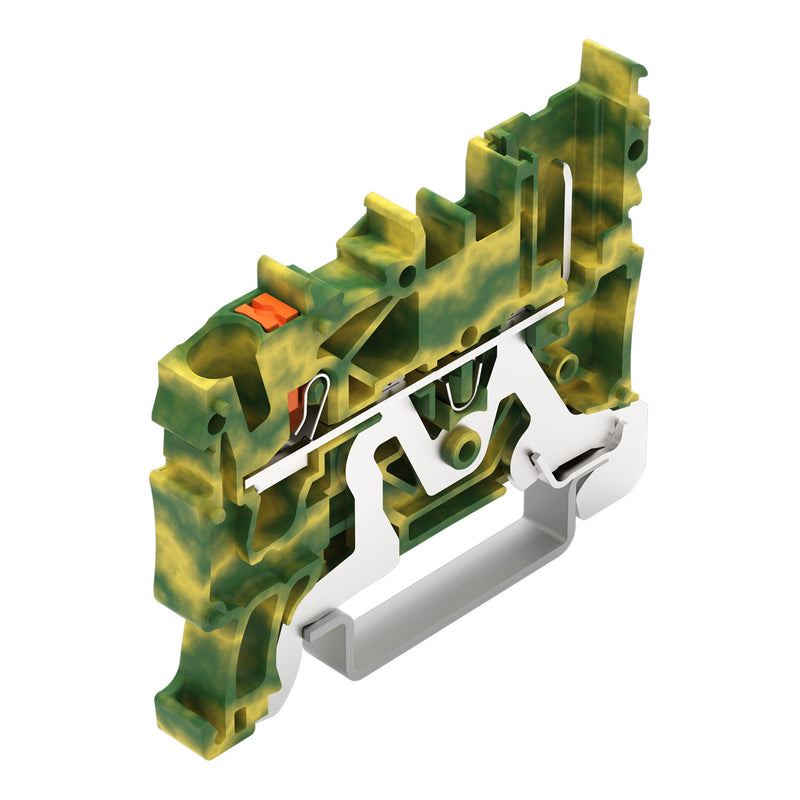

WAGO - Schutzleiter-Reihenklemme 1-Leiter/1-Pin-PE-Basiskl. 2222-1207/999-953 Drücker,2,5mm²,gnge − 100 Stück

1-Leiter/1-Pin-PE-Basisklemme
mit Drücker
2,5 mm²
für Anwendungen Ex nA geeignet
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
2,50 mm²
grün-gelb

1-Leiter/1-Pin-PE-Basisklemme Serie 2222, grün-gelb

1-Leiter/1-Pin-PE-Basisklemme mit der Artikelnummer 2222-1207/999-953 schafft eine reibungslose Elektroinstallation. Für den Leiteranschluss werden bei 1-Leiter/1-Pin-PE-Basisklemme Abisolierlängen von 10 bis 12 mm  benötigt. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie eingesetzt. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Abhängigkeit von der Leiterart ist 1-Leiter/1-Pin-PE-Basisklemme ausgelegt für Leiterquerschnitte von 0,25 mm² bis 4 mm². Für diese steckbare Reihenklemme erfolgt die Betätigung per Drücker. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
PEN-Funktion möglich	ja
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Steckanschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

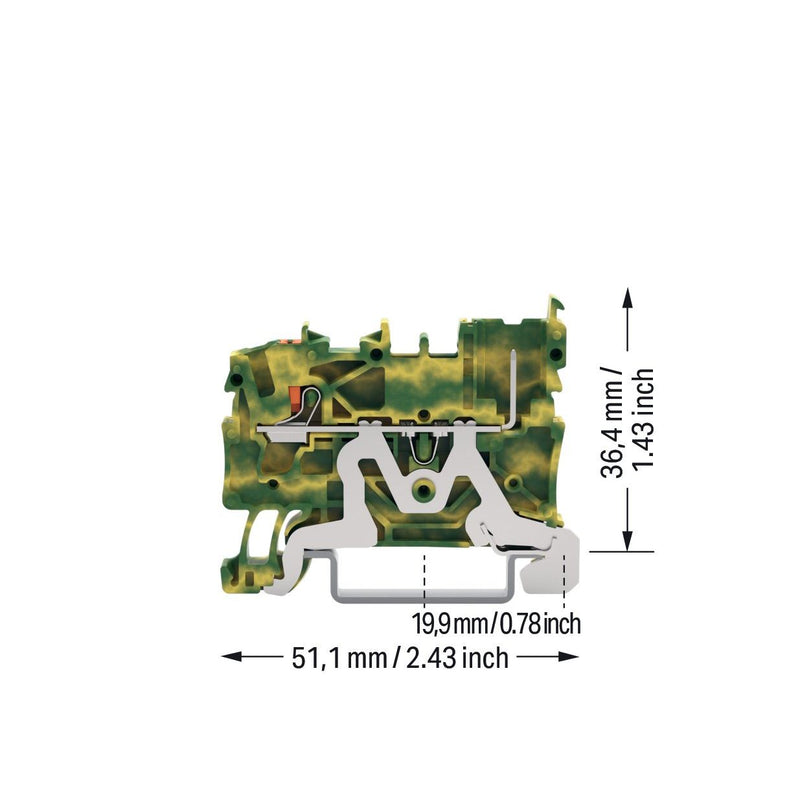

Breite	5,2 mm
Höhe	51,1 mm
Tiefe	36,4 mm
Abschlussplatte erforderlich	ja
Farbe	grün/gelb

Lieferumfang:
100 x WAGO GmbH & Co. KG - Schutzleiter-Reihenklemme 1-Leiter/1-Pin-PE-Basiskl. 2222-1207/999-953 Drücker,2,5mm²,gnge
