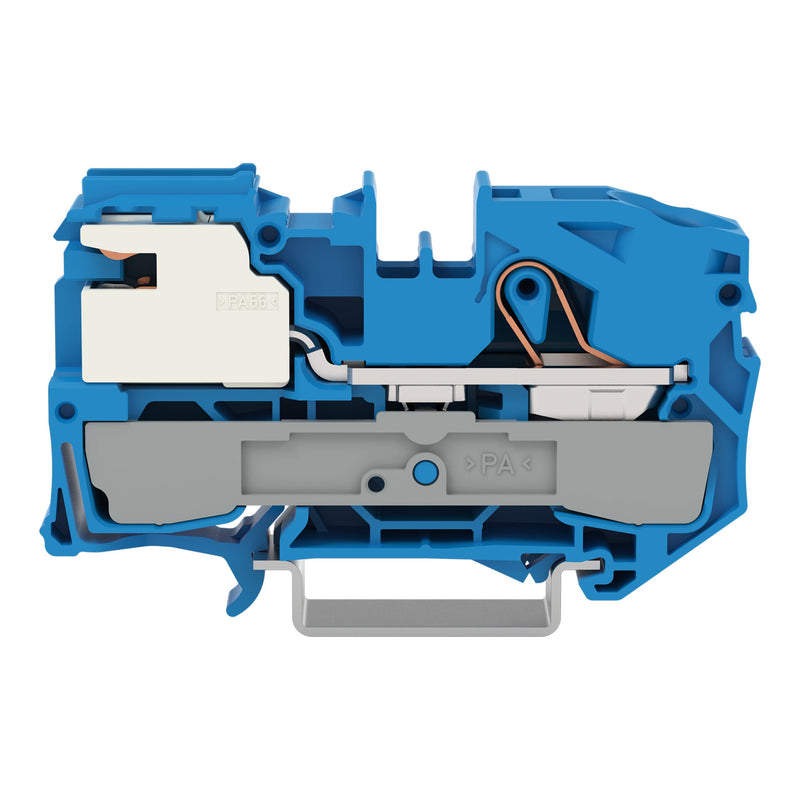

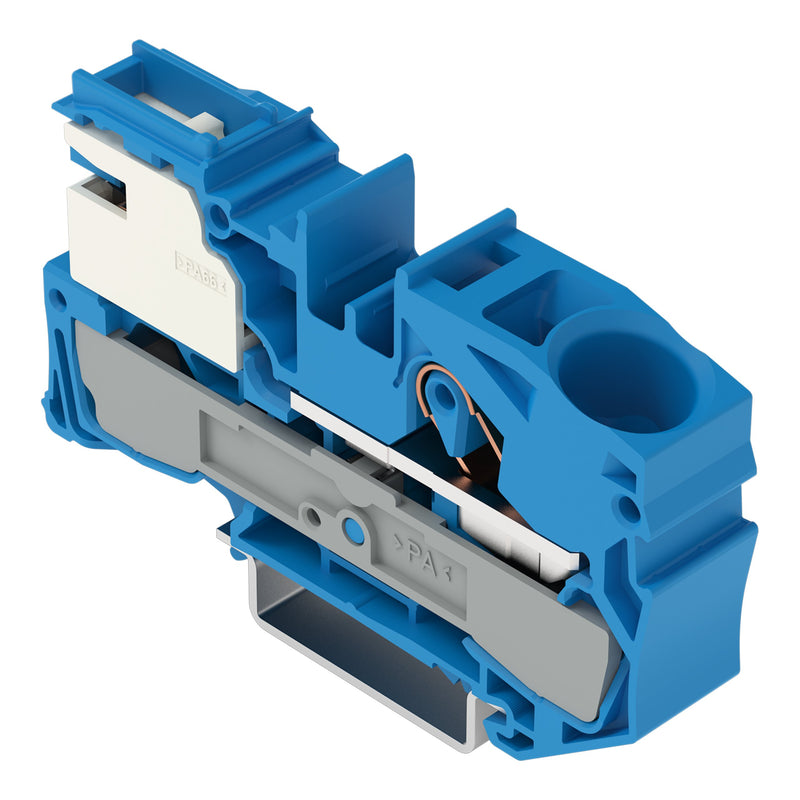

WAGO - Neutralleitertrenn-Reihenklemme Trennklemme 2016-7114 1-Leiter-N, TS 35

1-Leiter-N-Trennklemme
16 mm²
Push-in CAGE CLAMP®
16,00 mm²
blau

N-Trennklemme Serie 2016 mit Push-in CAGE CLAMP®

Die N-Trennklemme hat die Artikelnummer 2016-7114 und ermöglicht einen einfachen und zuverlässigen Anschluss. Für den Leiteranschluss werden bei dieser N-Trennklemme Abisolierlängen von 18 bis 20 mm  benötigt. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Diese N-Trennklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 16 mm² geeignet.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..25 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	2,5..16 mm²
Anschließbarer Leiterquerschnitt eindrähtig	2,5..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..16 mm²
Bemessungsstrom In	76 A
Bemessungsspannung	250 V
Ausführung des elektrischen Anschlusses	Federzuganschluss
Anzahl der Klemmstellen	1
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

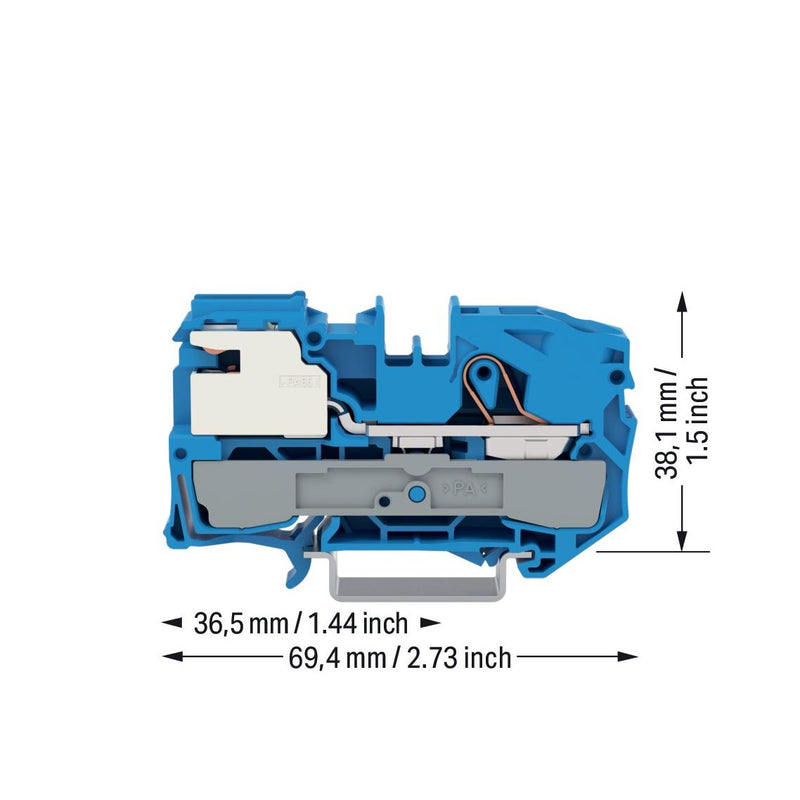

Breite	12 mm
Höhe	69,4 mm
Tiefe	38,1 mm
Anschlussplatte erforderlich	ja
Farbe	blau
Geeignet für N-Sammelschiene	3x10 mm

Lieferumfang:
1 x WAGO GmbH & Co. KG - Neutralleitertrenn-Reihenklemme Trennklemme 2016-7114 1-Leiter-N, TS 35
