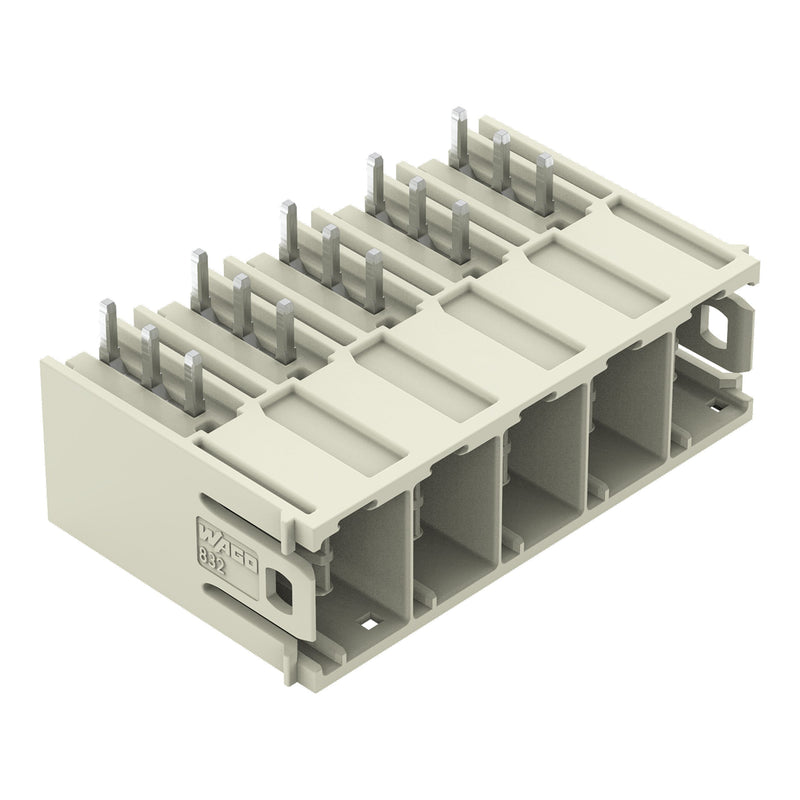

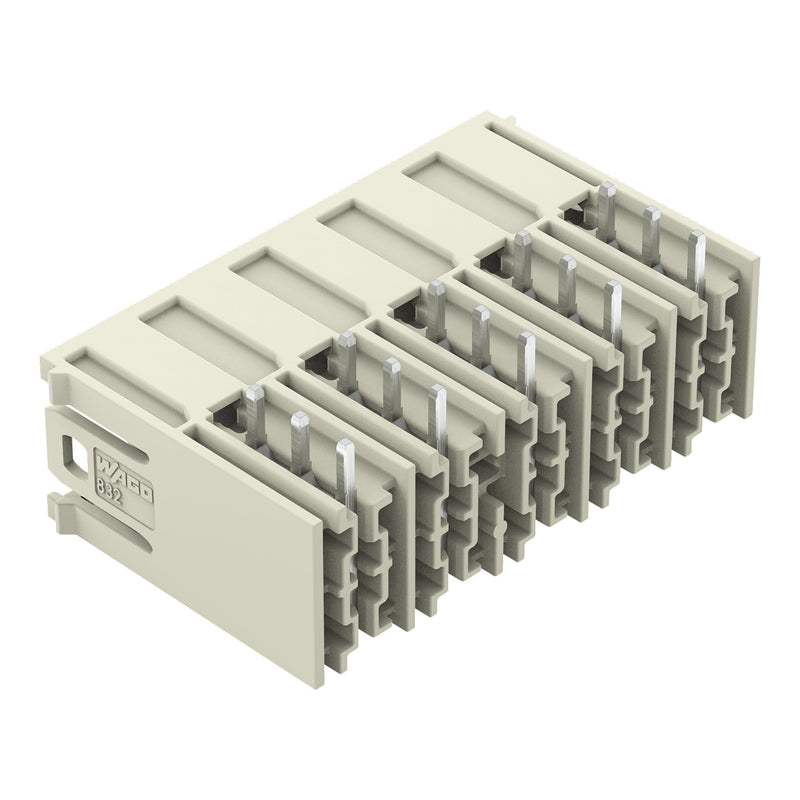

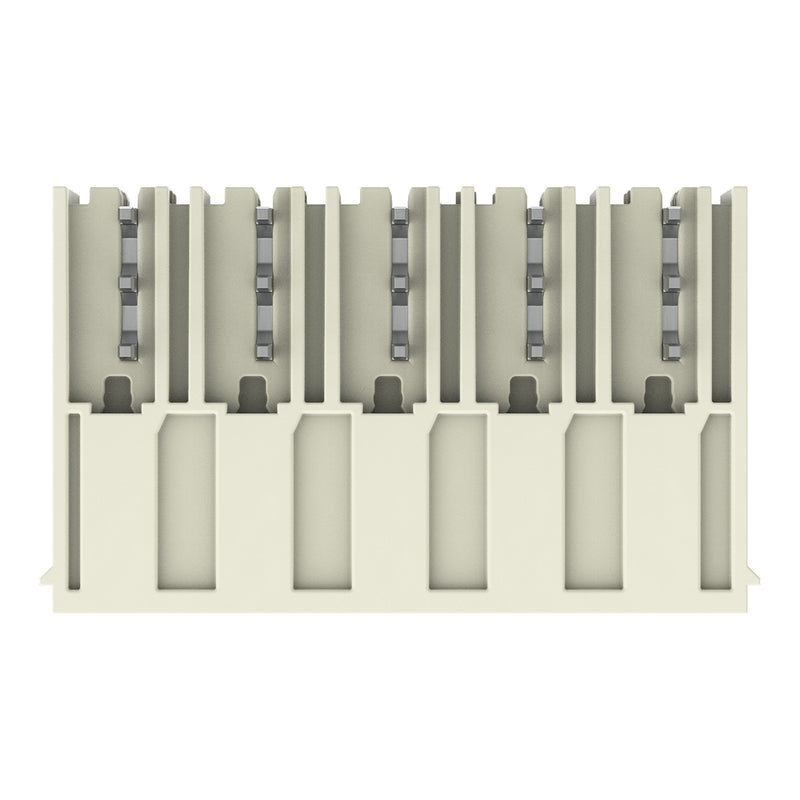

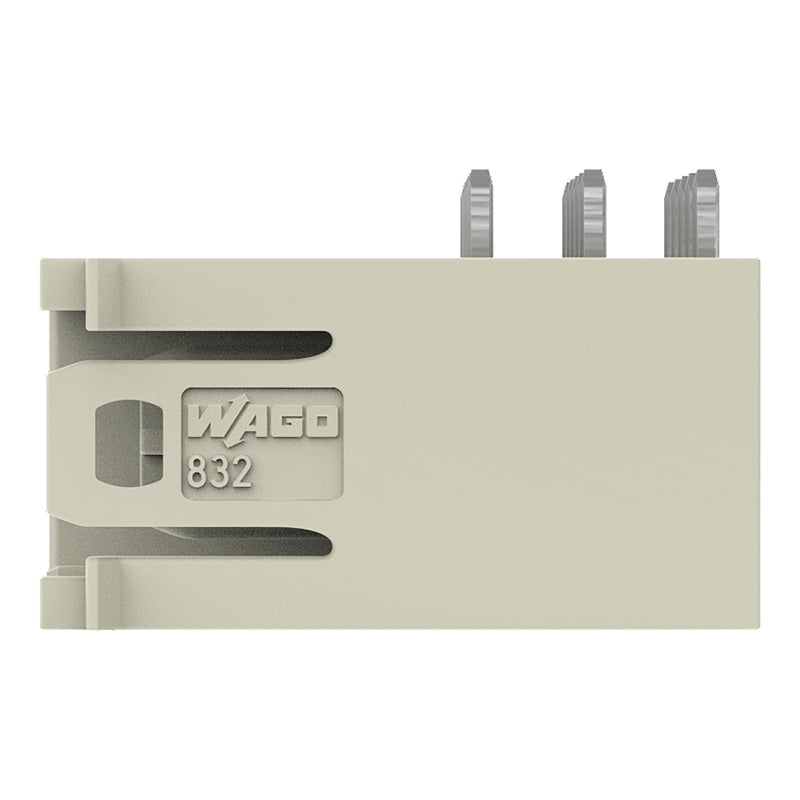

WAGO - Leiterplattensteckverbinder THT-Stiftleiste Lötstift 832-3645 1,2x1,2,abgew.,lgr − 20 Stück

THT-Stiftleiste
Lötstift 1,2 x 1,2 mm
abgewinkelt
100% fehlsteckgeschützt
versilberte Kontakte
Rastermaß 10,16 mm
5-polig
lichtgrau

Stiftleiste Serie 832 mit Rastermaß 10,16 mm

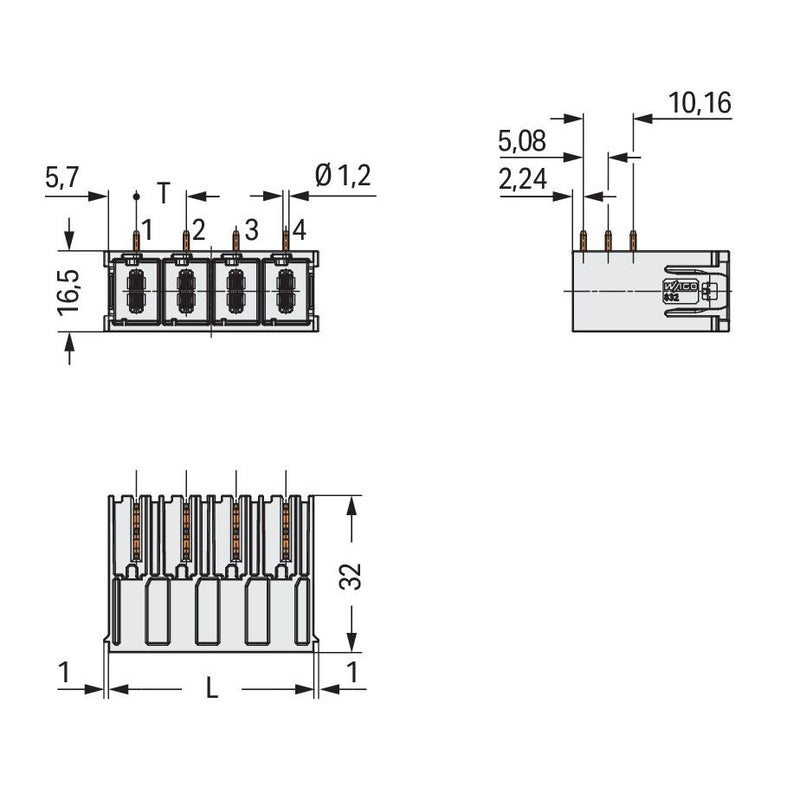

Die Stiftleiste mit der Artikelnummer 832-3645 verspricht eine fehlerfreie Elektroinstallation. Unsere Leiterplatten-Steckverbinder geben Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Die Maße sind in Breite x Höhe x Tiefe (52,1 x 20,5 x 32) mm. Die Kontaktoberfläche besteht aus Silber. Das MCS &quot
Multi Connection System&quot
von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten. Der Leiterplatten-Steckverbinder wird mittels THT auf die Platine gelötet.

Technische Details
Verbindungsart	flexibler Leiterplattenverbinder
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	5
Anzahl der Steckkontaktreihen	3

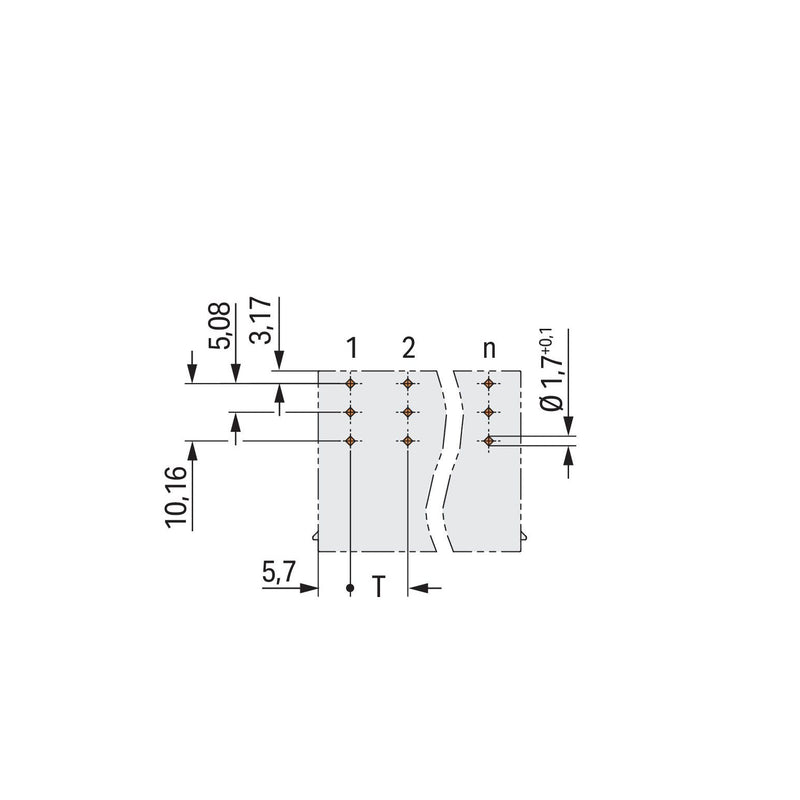

Rastermaß der Kontakte	10,16 mm
Rastermaß der Anschlüsse	10,16 mm
Winkel Leiterplatte/Kontakt	0°/180° (horizontal)
Bemessungsstrom In	76 A
Bemessungsspannung	800 V
Bemessungsstoßspannung	8 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Länge des Pins	4 mm
Geeignet für Leiterplattendicke	1,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..120 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
20 x WAGO THT-Stiftleiste 832-3645

Keine Downloads vorhanden.
