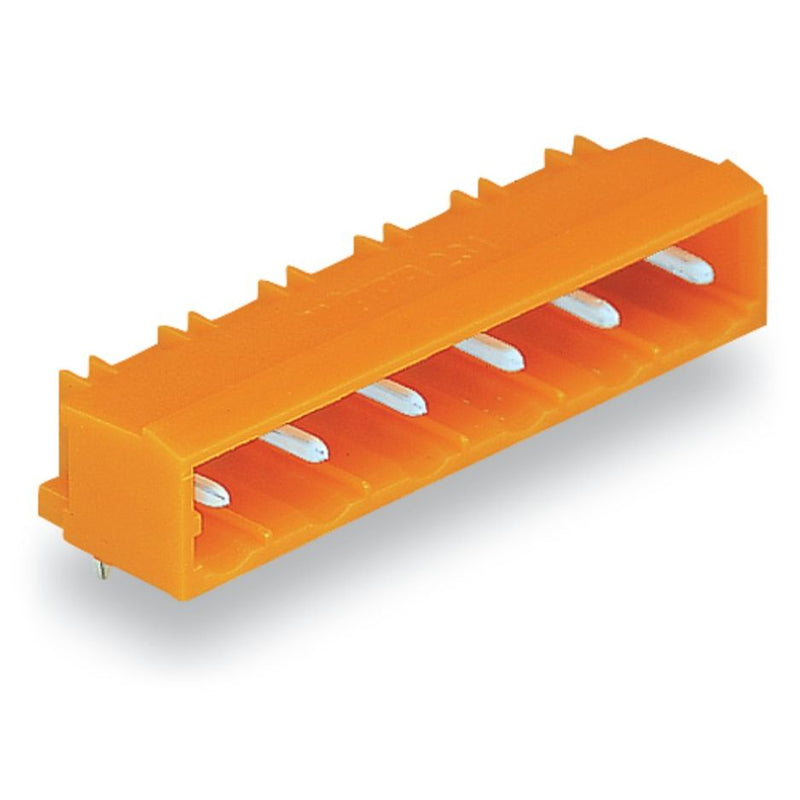

WAGO - Leiterplattensteckverbinder THT-Stiftleiste Lötstift 231-966/001-000 1,2x1,2,abgew.,or − 100 Stück

THT-Stiftleiste
Lötstift 1,2 x 1,2 mm
abgewinkelt
Rastermaß 7,62 mm
6-polig
orange

Stiftleiste Serie 231 mit Lötstiftabmessungen 1,2 x 1,2 mm

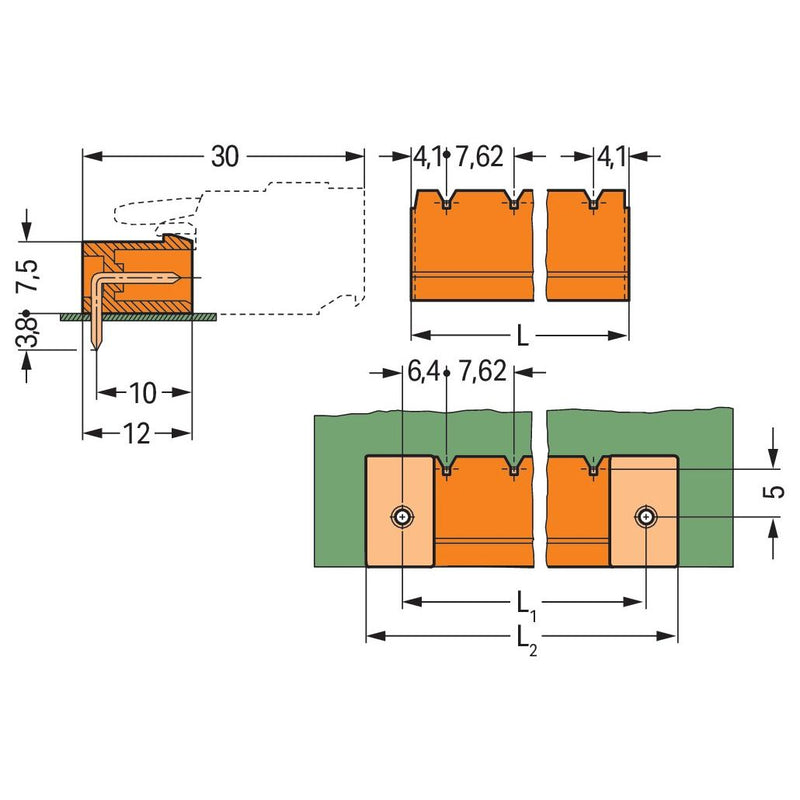

Die Stiftleiste mit der Artikelnummer 231-966/001-000 ermöglicht eine reibungslose Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie diverse Verwendungsmöglichkeiten. Die Maße sind in Breite x Höhe x Tiefe (46,3 x 12,2 x 12) mm. Für die Kontaktoberfläche wurde Zinn verwendet. Das MCS &quot
Multi Connection System&quot
von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THT.

Technische Details
Verbindungsart	flexibler Leiterplattenverbinder
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	6
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	7,62 mm
Rastermaß der Anschlüsse	7,62 mm
Winkel Leiterplatte/Kontakt	0°/180° (horizontal)
Bemessungsstrom In	16 A
Bemessungsspannung	630 V
Bemessungsstoßspannung	6 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Länge des Pins	3,8 mm
Geeignet für Leiterplattendicke	1,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	orange
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..100 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
100 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder THT-Stiftleiste Lötstift 231-966/001-000 1,2x1,2,abgew.,or
