WAGO - Leiterplattensteckverbinder THT-Stiftleiste Lötstift 231-537/108-000 1,0x1,0,abgew.,or − 100 Stück

THT-Stiftleiste
Lötstift 1,0 x 1,0 mm
abgewinkelt
Gewindeflansch
Rastermaß 5,08 mm
7-polig
orange

Stiftleiste Serie 231 mit Rastermaß 5,08 mm

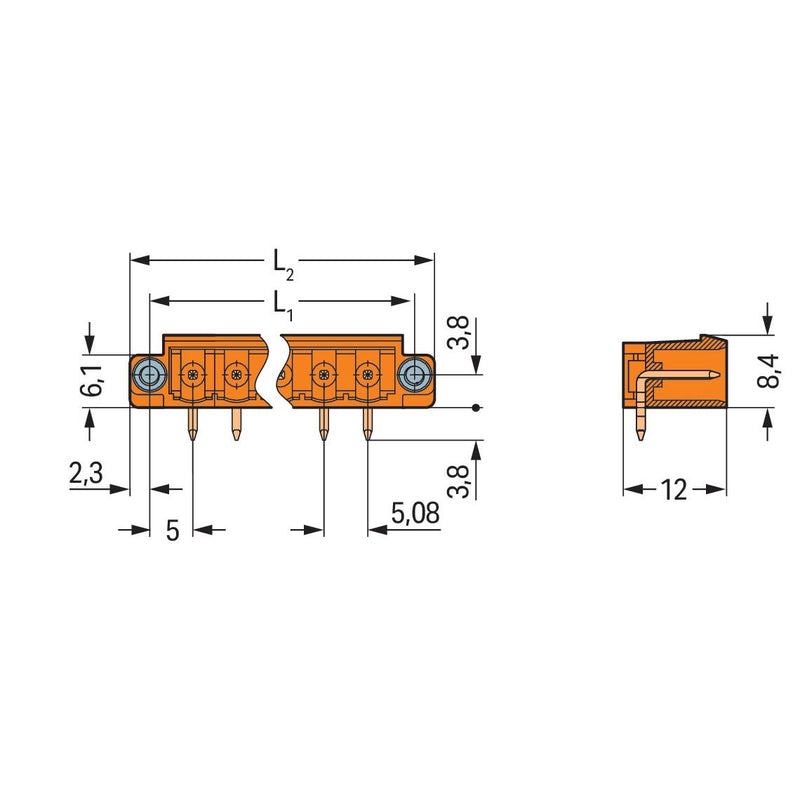

Die Stiftleiste hat die Artikelnummer 231-537/108-000 und bietet eine reibungslose Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf erprobte Sicherheit: Mit Leiterplatten-Steckverbindern haben Sie vielseitige Verwendungsmöglichkeiten. In Breite x Höhe x Tiefe sind die Maße (45,56 x 12,2 x 12) mm. Für die Kontaktoberfläche wurde Zinn verwendet. Das &quot
Multi Connection System&quot
MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THT.

Technische Details
Verbindungsart	flexibler Leiterplattenverbinder
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	7
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	5,08 mm
Rastermaß der Anschlüsse	5,08 mm
Winkel Leiterplatte/Kontakt	0°/180° (horizontal)
Bemessungsstrom In	12 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Länge des Pins	3,8 mm
Geeignet für Leiterplattendicke	1,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	orange
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..100 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
100 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder THT-Stiftleiste Lötstift 231-537/108-000 1,0x1,0,abgew.,or
