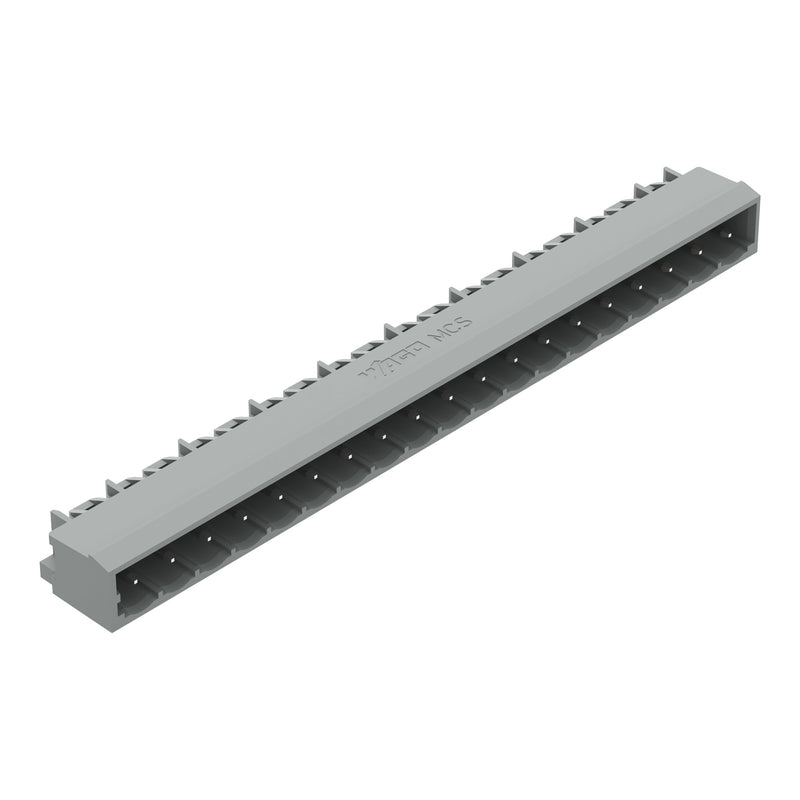

WAGO - Leiterplattensteckverbinder THT-Stiftleiste Lötstift 231-449/001-000 1,0x1,0,abgew.,gr − 50 Stück

THT-Stiftleiste
Lötstift 1,0 x 1,0 mm
abgewinkelt
Rastermaß 5 mm
19-polig
grau

Stiftleiste Serie 231 mit Lötstiftabmessungen 1 x 1 mm

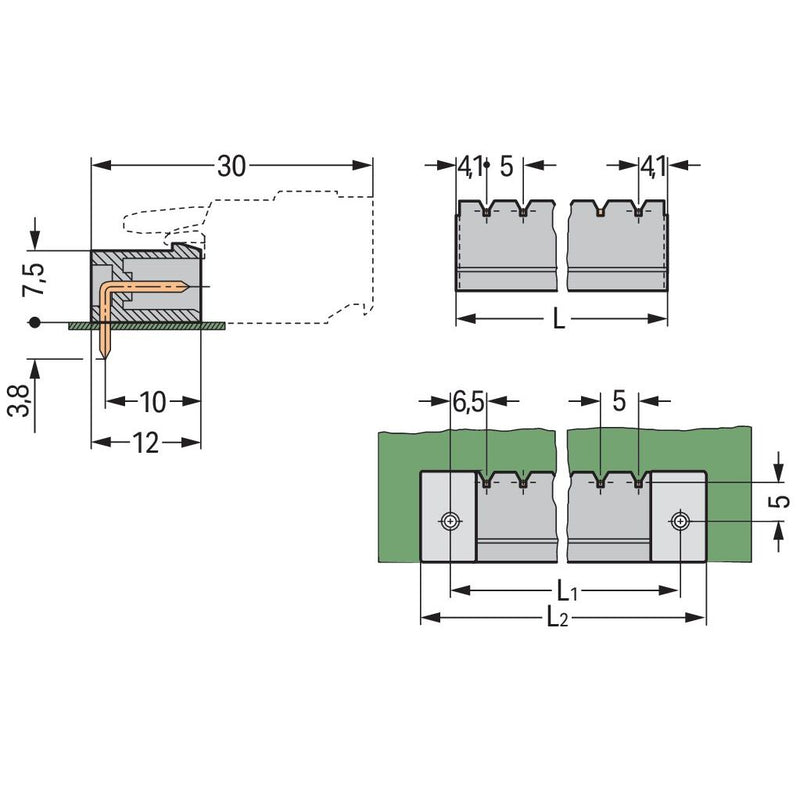

Die Stiftleiste mit der Artikelnummer 231-449/001-000 bietet eine reibungslose Elektroinstallation. Unsere Leiterplatten-Steckverbinder gewähren Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Die Abmessungen sind in Breite x Höhe x Tiefe (98,2 x 12,2 x 12) mm. Für die Kontaktoberfläche wurde Zinn eingesetzt. Das MCS &quot
Multi Connection System&quot
von WAGO umfasst insgesamt 7 Familien in den Rastermaßen 2,5 mm bis 10,16 mm und bietet mit dem Leiterquerschnittsbereich von 0,08 bis 25 mm2 ein großes Portfolio an Einsatzmöglichkeiten. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THT.

Technische Details
Verbindungsart	flexibler Leiterplattenverbinder
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	19
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	5 mm
Rastermaß der Anschlüsse	5 mm
Winkel Leiterplatte/Kontakt	0°/180° (horizontal)
Bemessungsstrom In	12 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Länge des Pins	3,8 mm
Geeignet für Leiterplattendicke	1,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..100 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
50 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder THT-Stiftleiste Lötstift 231-449/001-000 1,0x1,0,abgew.,gr
