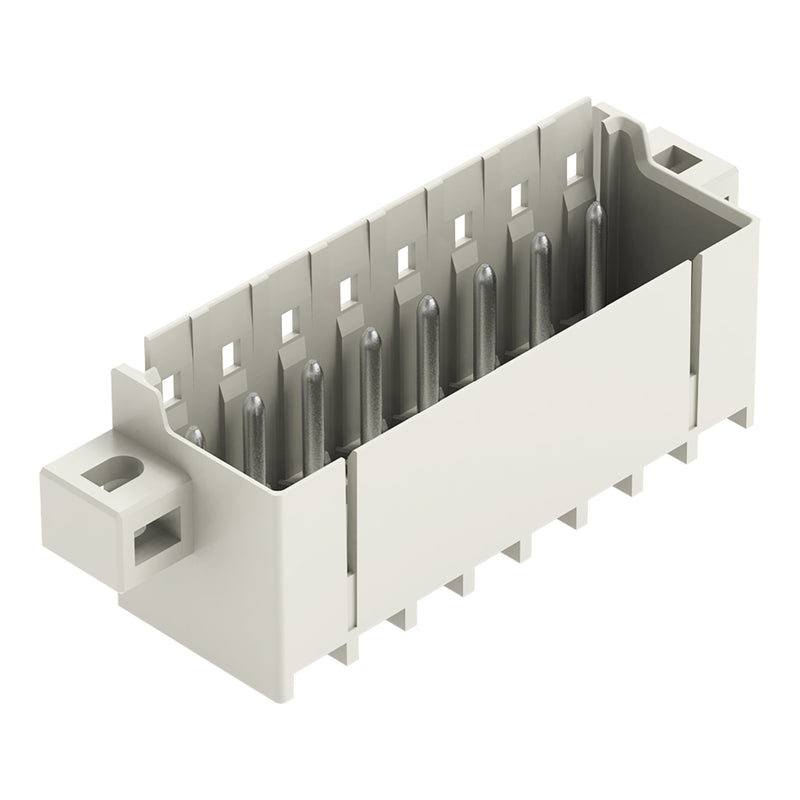

WAGO - Leiterplattensteckverbinder THT-Stiftleiste Lötstift 2092-1408/005-000 1,4mm,gerade,lgr − 100 Stück

THT-Stiftleiste
Lötstift Ø 1,4 mm
gerade
Befestigungflansch
Rastermaß 5 mm
8-polig
lichtgrau

Stiftleiste Serie 2092 mit Rastermaß 5 mm

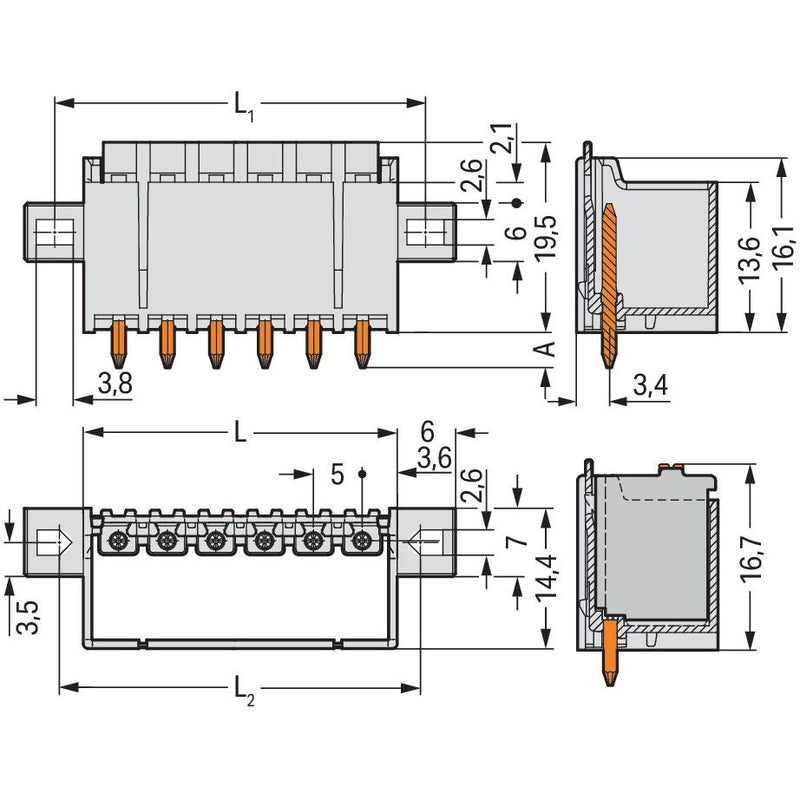

Bei dieser Stiftleiste (Artikelnummer 2092-1408/005-000) ist eine ordentliche Elektroinstallation der Schwerpunkt. Unsere Leiterplatten-Steckverbinder gewähren Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Die Maße sind in Breite x Höhe x Tiefe (54,2 x 23,1 x 14,4) mm. Für die Oberfläche der Kontakte wurde Zinn verwendet. picoMAX® ist ein kompaktes Steckverbindersystem mit innovativem Design. Es kann die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder zweifach nutzen sowohl für die Kontaktierung des Steckerstiftes als auch für den Anschluss des Leiters. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THT.

Technische Details
Verbindungsart	flexibler Leiterplattenverbinder
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	8
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	5 mm
Rastermaß der Anschlüsse	5 mm
Winkel Leiterplatte/Kontakt	90° (vertikal nach oben)
Bemessungsstrom In	16 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Durchmesser Anschlusspin	1,4 mm
Länge des Pins	3,6 mm
Geeignet für Leiterplattendicke	2 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..100 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
100 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder THT-Stiftleiste Lötstift 2092-1408/005-000 1,4mm,gerade,lgr

Keine Downloads vorhanden.
