WAGO - Leiterplattensteckverbinder THT-Stiftleiste 2-reihig 713-1427 0,8x0,8,abgew.,sw − 50 Stück

THT-Stiftleiste, 2-reihig
Lötstift 0,8 x 0,8 mm
abgewinkelt
100% fehlsteckgeschützt
Rastermaß 3,5 mm
14-polig
schwarz

Stiftleiste Serie 713, schwarz

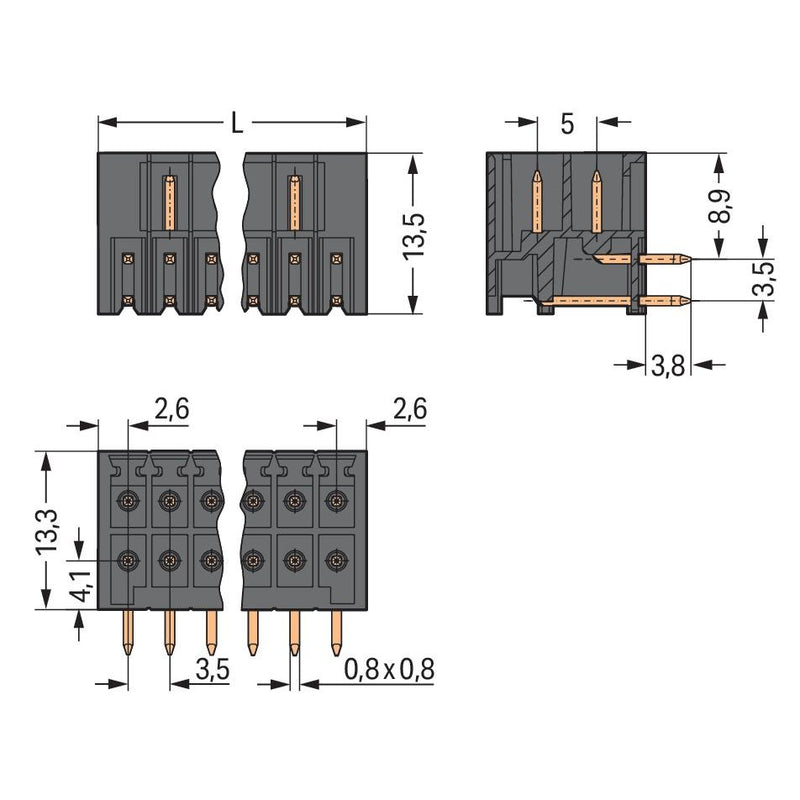

Die Stiftleiste hat die Artikelnummer 713-1427 und bietet eine saubere Elektroinstallation. Unsere Leiterplatten-Steckverbinder geben Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Die Abmessungen sind in Breite x Höhe x Tiefe (26 x 17,1 x 13,5) mm. Für die Kontaktoberfläche wurde Zinn verwendet. Das &quot
Multi Connection System&quot
MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THT.

Technische Details
Verbindungsart	flexibler Leiterplattenverbinder
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	14
Anzahl der Steckkontaktreihen	2
Rastermaß der Kontakte	3,5 mm
Rastermaß der Anschlüsse	3,5 mm
Winkel Leiterplatte/Kontakt	0°/180° (horizontal)
Bemessungsstrom In	10 A
Bemessungsspannung	160 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Länge des Pins	3,8 mm
Geeignet für Leiterplattendicke	1,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..100 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
50 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder THT-Stiftleiste 2-reihig 713-1427 0,8x0,8,abgew.,sw
