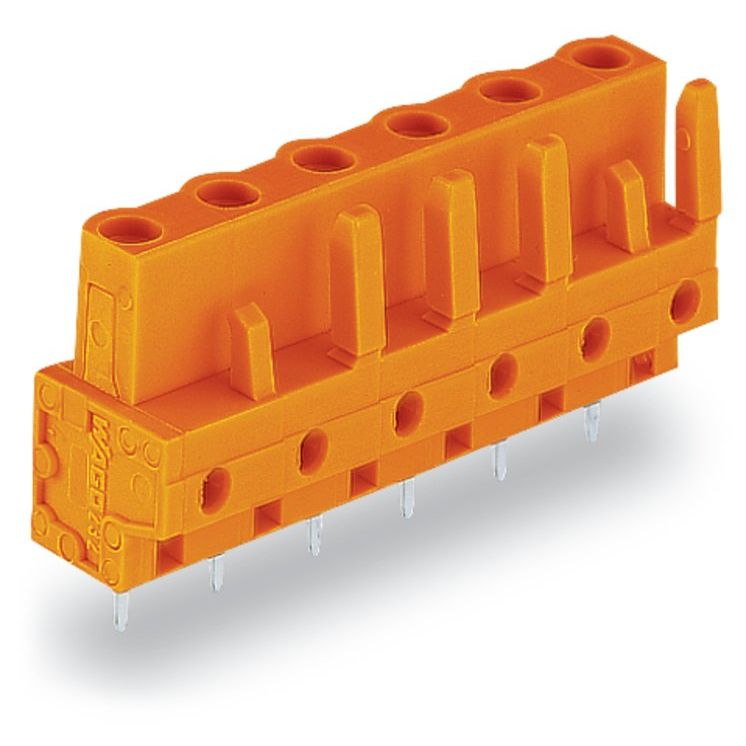

WAGO - Leiterplattensteckverbinder THT-Federleiste gerade 232-772/045-000 Maß 7,62mm,orange − 25 Stück

THT-Federleiste
gerade
Rastermaß 7,62 mm
12-polig
Lötstift 0,6 x 1,0 mm
orange

Federleiste/Buchse Serie 232 mit Rastermaß 7,62 mm

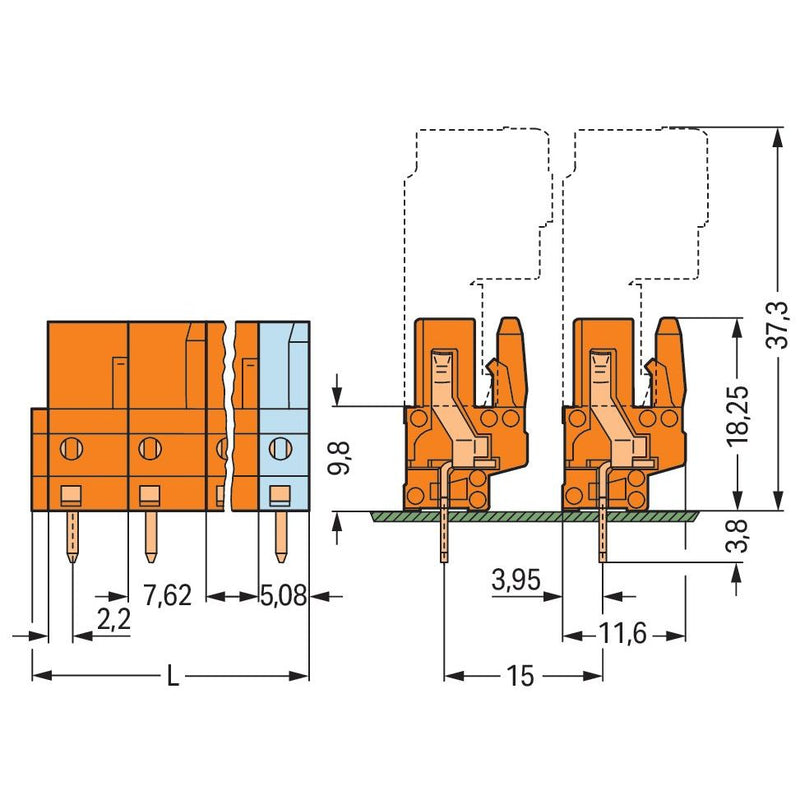

Bei dieser Federleiste/Buchse (Artikelnummer 232-772/045-000) ist eine saubere Elektroinstallation der Fokus. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie verschiedene Verwendungsmöglichkeiten. Die Abmessungen sind in Breite x Höhe x Tiefe (90,4 x 22,05 x 11,6) mm. Für die Kontaktoberfläche wurde Zinn eingesetzt. Das MCS &quot
Multi Connection System&quot
von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten. Der Leiterplatten-Steckverbinder wird mittels THT auf die Platine gelötet.

Technische Details
Verbindungsart	flexibler Leiterplattenverbinder
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	12
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	7,62 mm
Rastermaß der Anschlüsse	7,62 mm
Winkel Leiterplatte/Kontakt	90° (vertikal nach oben)
Bemessungsstrom In	12 A
Bemessungsspannung	630 V
Bemessungsstoßspannung	6 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Länge des Pins	3,8 mm
Geeignet für Leiterplattendicke	1,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	orange
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..85 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
25 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder THT-Federleiste gerade 232-772/045-000 Maß 7,62mm,orange
