WAGO - Leiterplattensteckverbinder THT-Federleiste abgewink. 734-570/037-000 Maß 3,81mm,orange − 50 Stück

THT-Federleiste
abgewinkelt
Rastermaß 3,81 mm
10-polig
100% fehlsteckgeschützt
Verriegelungsklinke
Lötstift 0,9 x 0,9 mm
orange

Federleiste/Buchse Serie 734 mit Lötstiftabmessungen 0,9 x 0,9 mm

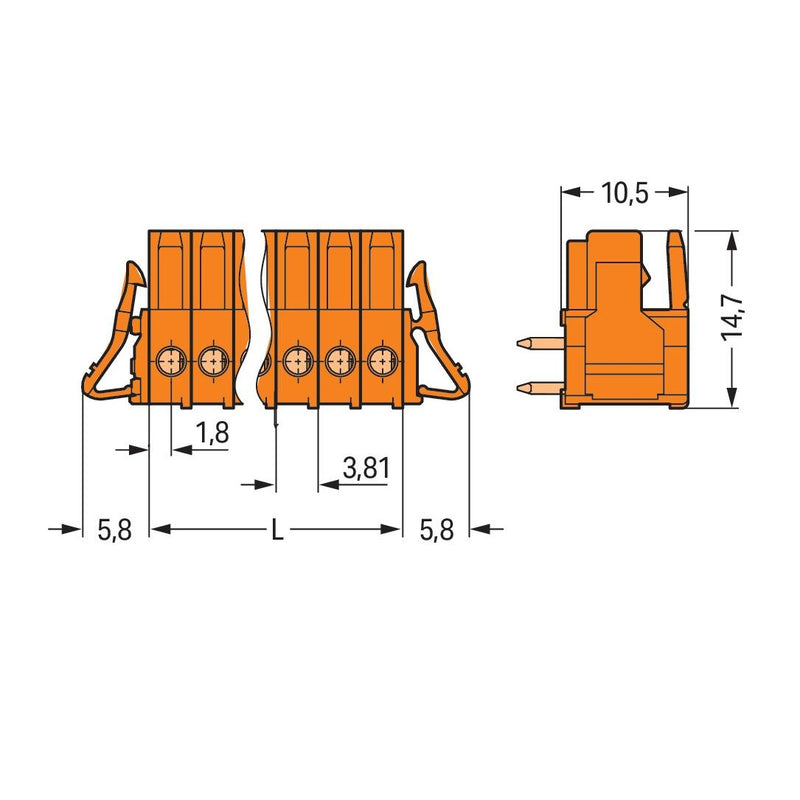

Bei dieser Federleiste/Buchse (Artikelnummer 734-570/037-000) ist eine ordentliche Elektroinstallation der Schwerpunkt. Unsere Leiterplatten-Steckverbinder ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Die Maße sind in Breite x Höhe x Tiefe (49,7 x 14,3 x 14,65) mm. Die Oberfläche der Kontakte ist aus Zinn. Das MCS &quot
Multi Connection System&quot
von WAGO umfasst insgesamt 7 Familien in den Rastermaßen 2,5 mm bis 10,16 mm und bietet mit dem Leiterquerschnittsbereich von 0,08 bis 25 mm2 ein großes Portfolio an Einsatzmöglichkeiten. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THT.

Technische Details
Verbindungsart	flexibler Leiterplattenverbinder
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	10
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	3,81 mm
Rastermaß der Anschlüsse	3,81 mm
Winkel Leiterplatte/Kontakt	0°/180° (horizontal)
Bemessungsstrom In	10 A
Bemessungsspannung	160 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Länge des Pins	3,8 mm
Geeignet für Leiterplattendicke	1,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	orange
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..100 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
50 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder THT-Federleiste abgewink. 734-570/037-000 Maß 3,81mm,orange
