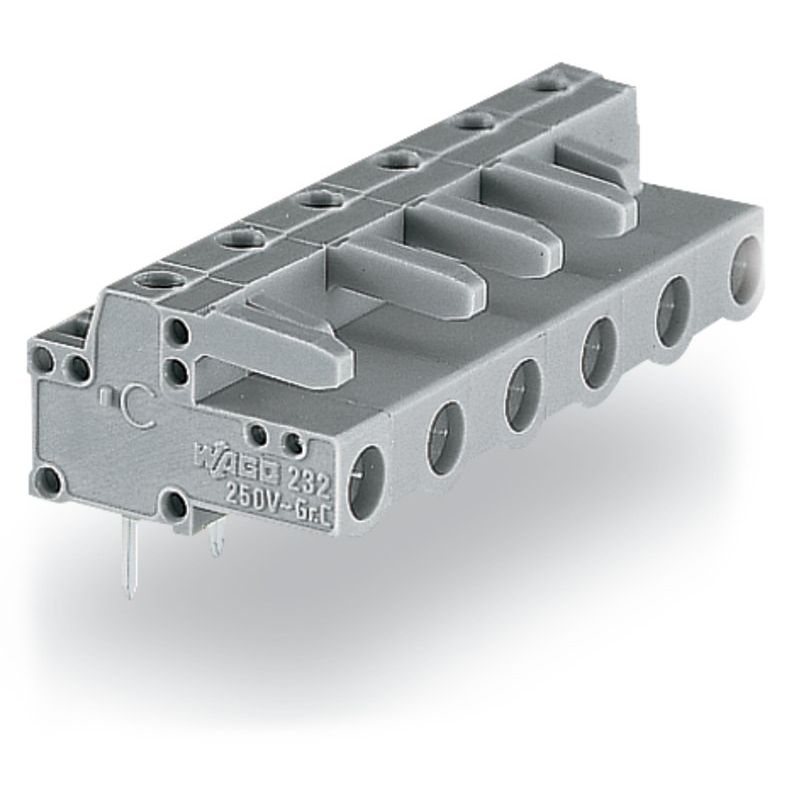

WAGO - Leiterplattensteckverbinder THT-Federleiste abgewink. 232-846/045-000 Maß 7,5mm,grau − 10 Stück

THT-Federleiste
abgewinkelt
Rastermaß 7,5 mm
16-polig
Lötstift 0,6 x 1,0 mm
grau

Federleiste/Buchse Serie 232 mit Lötstiftabmessungen 0,6 x 1 mm

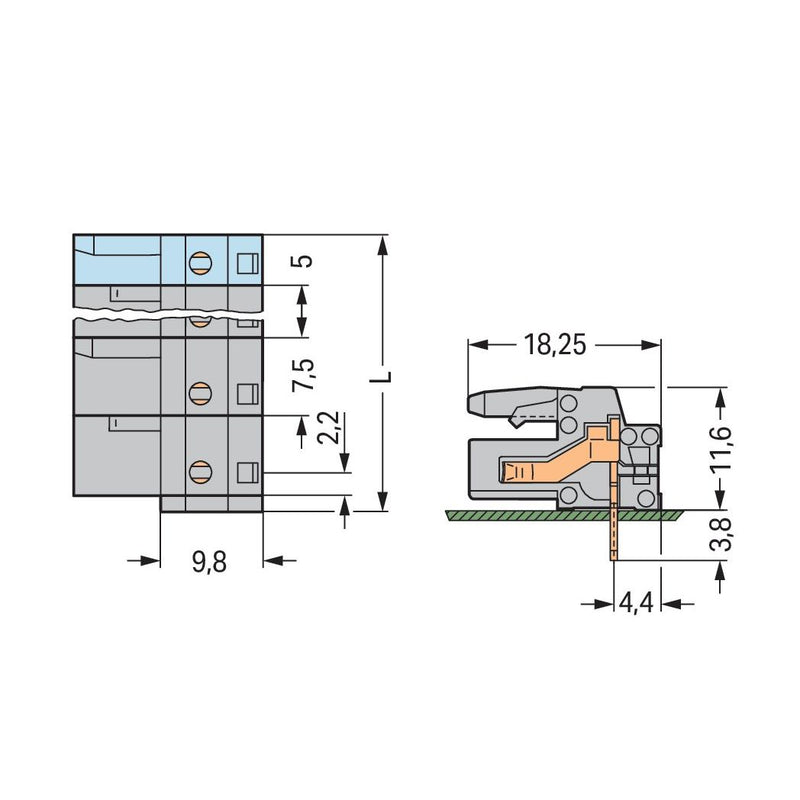

Bei dieser Federleiste/Buchse mit der Artikelnummer 232-846/045-000 ist eine fehlerfreie Elektroinstallation der Schwerpunkt. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplatten-Steckverbindern haben Sie vielseitige Verwendungsmöglichkeiten. Die Maße sind in Breite x Höhe x Tiefe (126,5 x 15,4 x 18,25) mm. Die Oberfläche der Kontakte ist aus Zinn. Das &quot
Multi Connection System&quot
MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THT.

Technische Details
Verbindungsart	flexibler Leiterplattenverbinder
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	16
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	7,5 mm
Rastermaß der Anschlüsse	7,5 mm
Winkel Leiterplatte/Kontakt	0°/180° (horizontal)
Bemessungsstrom In	12 A
Bemessungsspannung	630 V
Bemessungsstoßspannung	6 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Länge des Pins	3,8 mm
Geeignet für Leiterplattendicke	1,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..85 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
10 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder THT-Federleiste abgewink. 232-846/045-000 Maß 7,5mm,grau
