WAGO - Leiterplattensteckverbinder THR-Stiftleiste Lötstift 733-340/105-604/997- 0,8x0,8,gerade,sw − 290 Stück

THR-Stiftleiste
Lötstift 0,8 x 0,8 mm
gerade
100% fehlsteckgeschützt

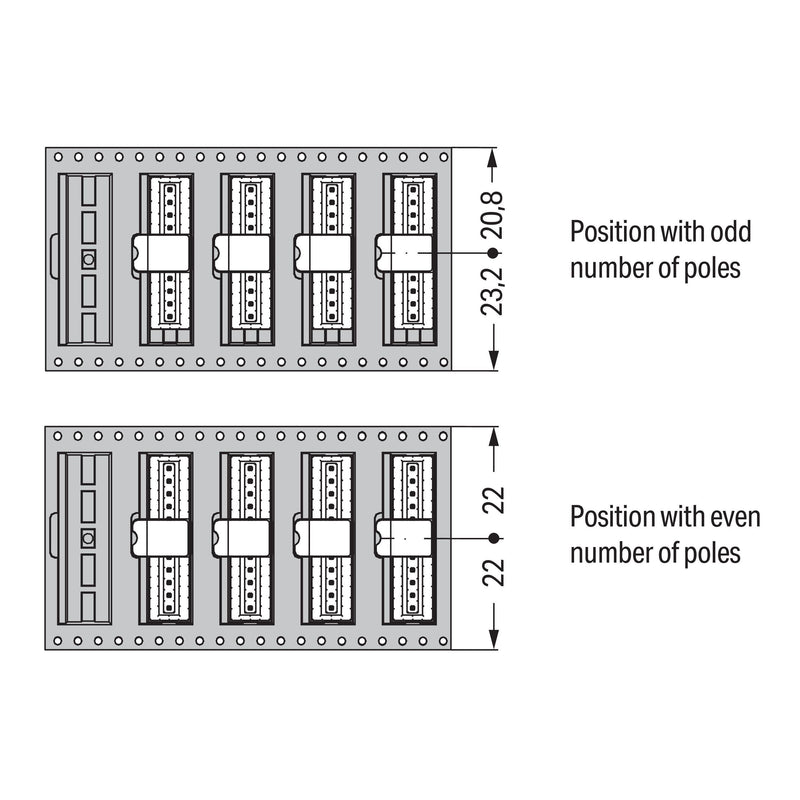

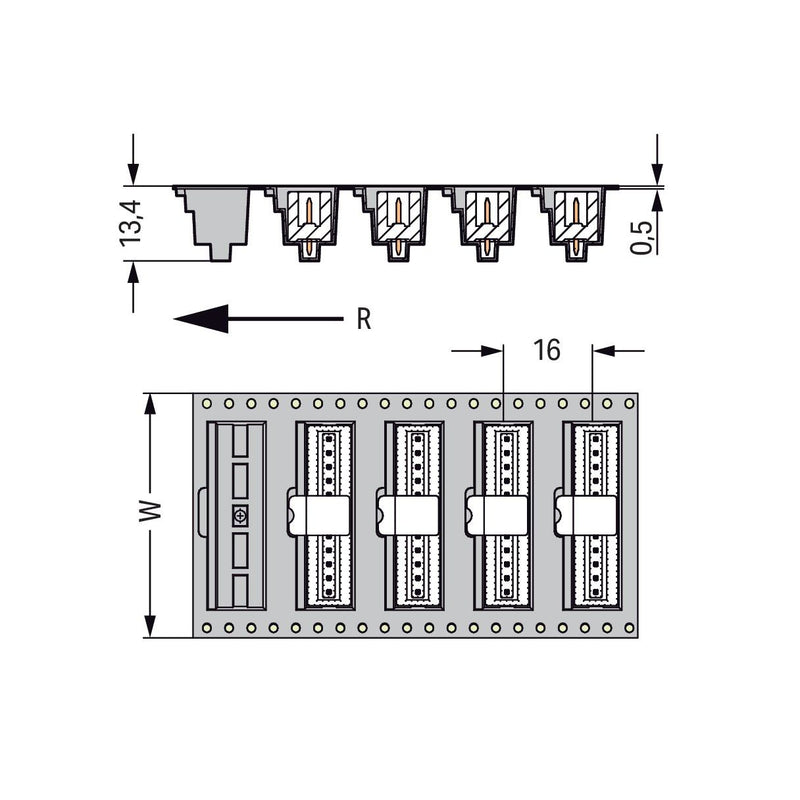

im Gurt
Rastermaß 2,5 mm
10-polig
schwarz

Stiftleiste Serie 733 mit Rastermaß 2,5 mm

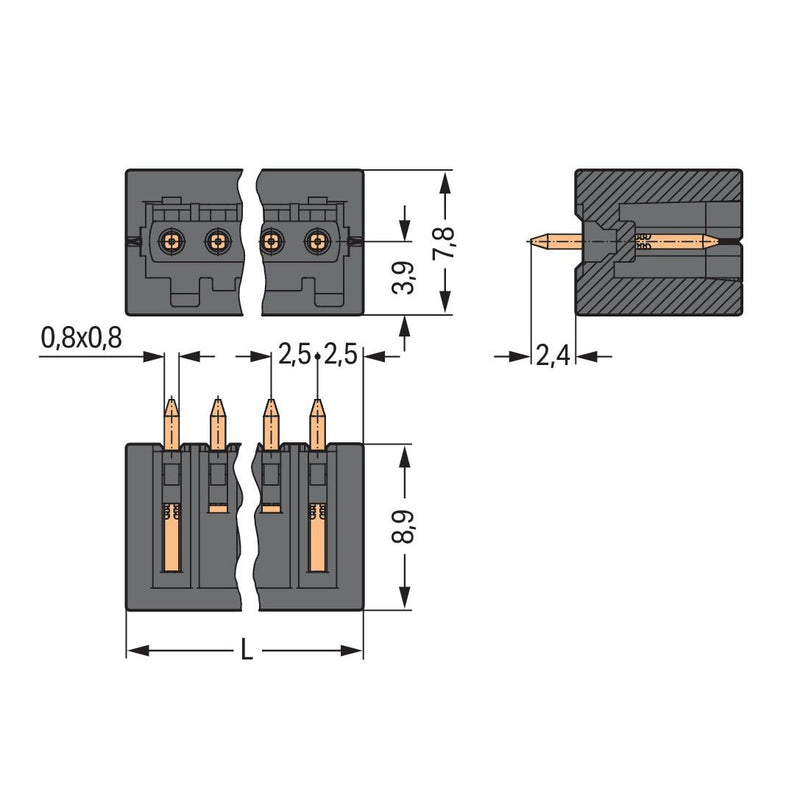

Die Stiftleiste hat die Artikelnummer 733-340/105-604/997-446 und ermöglicht eine saubere Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie verschiedene Verwendungsmöglichkeiten. In Breite x Höhe x Tiefe betragen die Maße (27,5 x 11,3 x 7,8) mm. Die Kontaktoberfläche besteht aus Zinn. Das MCS &quot
Multi Connection System&quot
von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THR.

Technische Details
Verbindungsart	flexibler Leiterplattenverbinder
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	10
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	2,5 mm
Rastermaß der Anschlüsse	2,5 mm
Winkel Leiterplatte/Kontakt	90° (vertikal nach oben)
Bemessungsstrom In	6 A
Bemessungsspannung	160 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	THR-Anschluss
Länge des Pins	2,4 mm
Geeignet für Leiterplattendicke	1,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..100 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten

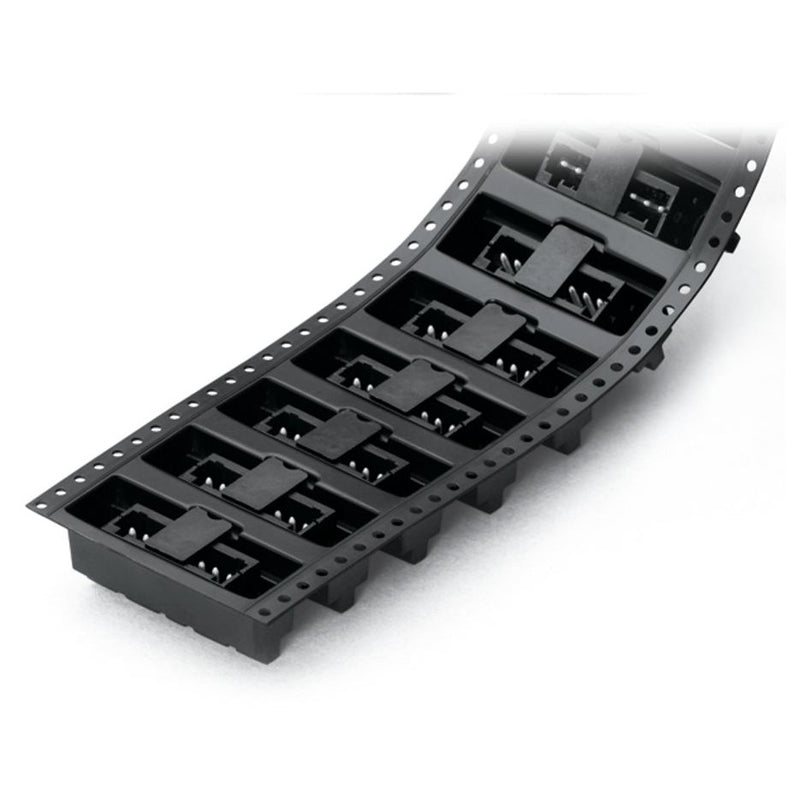

Art der Banderolierung	Blistergurt (für SMD)

Lieferumfang:
290 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder THR-Stiftleiste Lötstift 733-340/105-604/997- 0,8x0,8,gerade,sw
