WAGO - Leiterplattensteckverbinder THR-Stiftleiste Lötstift 231-43#4055143706544 1,0x1,0,abgew.,sw − 170 Stück

THR-Stiftleiste
Lötstift 1,0 x 1,0 mm
abgewinkelt

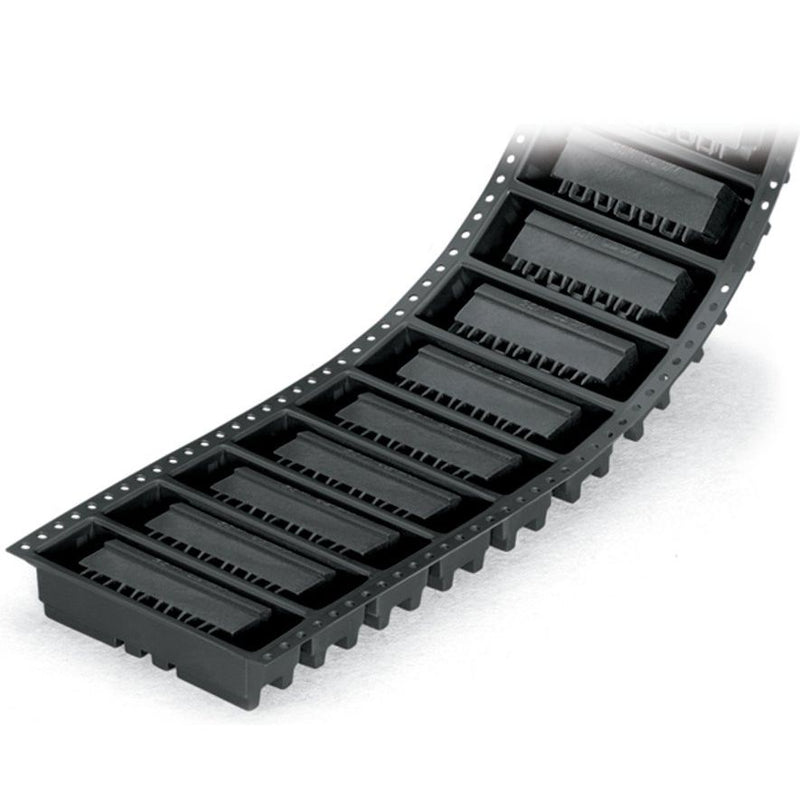

im Gurt
Rastermaß 5 mm
9-polig
schwarz

Stiftleiste Serie 231 mit Rastermaß 5 mm

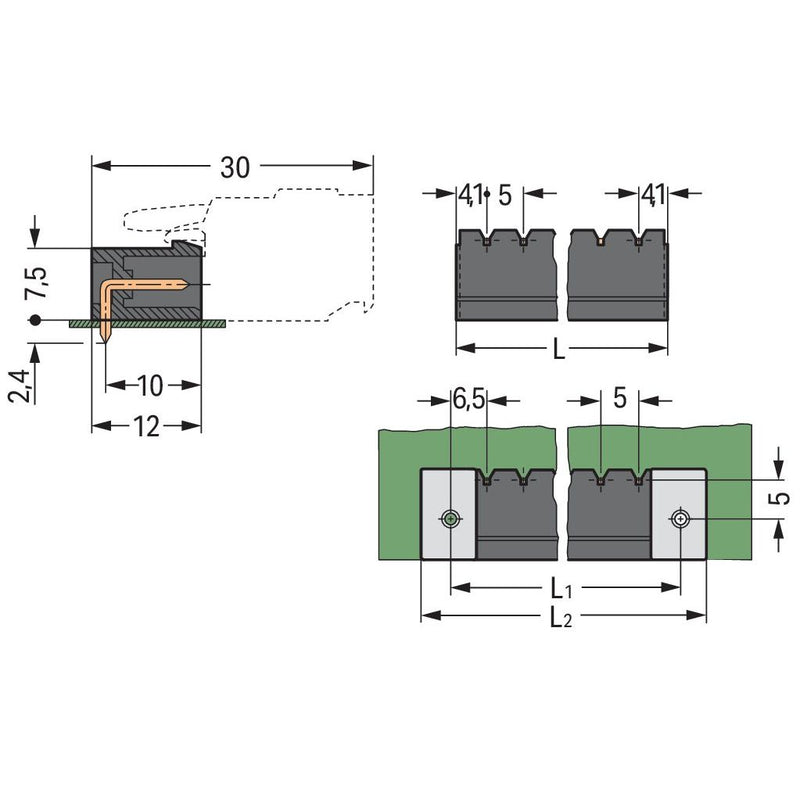

Die Stiftleiste hat die Artikelnummer 231-439/001-000/105-604/997-409 und schafft eine saubere ordentliche Elektroinstallation. Unsere Leiterplatten-Steckverbinder geben Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. In Breite x Höhe x Tiefe betragen die Abmessungen (48,2 x 10,8 x 12) mm. Für die Kontaktoberfläche wurde Zinn eingesetzt. Das &quot
Multi Connection System&quot
MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THR.

Technische Details
Verbindungsart	flexibler Leiterplattenverbinder
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	9
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	5 mm
Rastermaß der Anschlüsse	5 mm
Winkel Leiterplatte/Kontakt	0°/180° (horizontal)
Bemessungsstrom In	12 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	THR-Anschluss
Länge des Pins	2,4 mm
Geeignet für Leiterplattendicke	1,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..100 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten

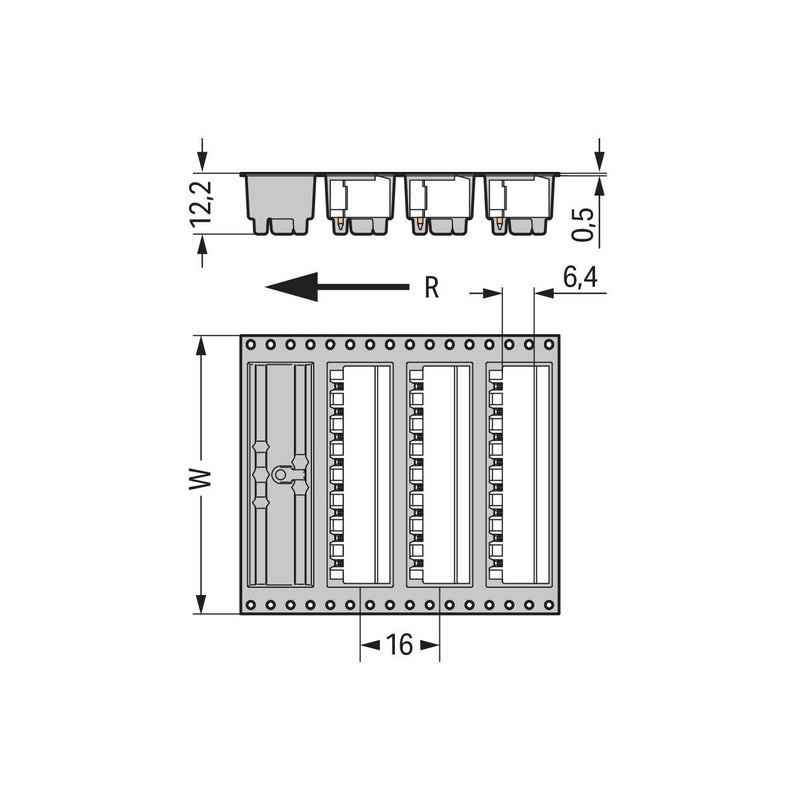

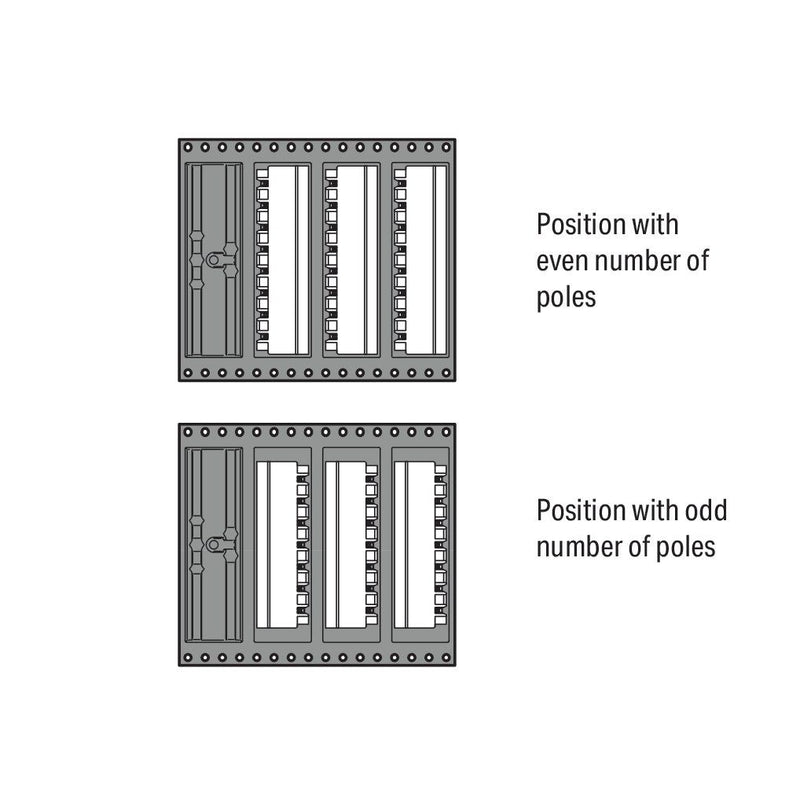

Art der Banderolierung	Blistergurt (für SMD)

Lieferumfang:
170 x WAGO Leiterplattensteckverbinder THR-Stiftleiste (231-439/001-000/105-604/997-409)

Keine Downloads vorhanden.
