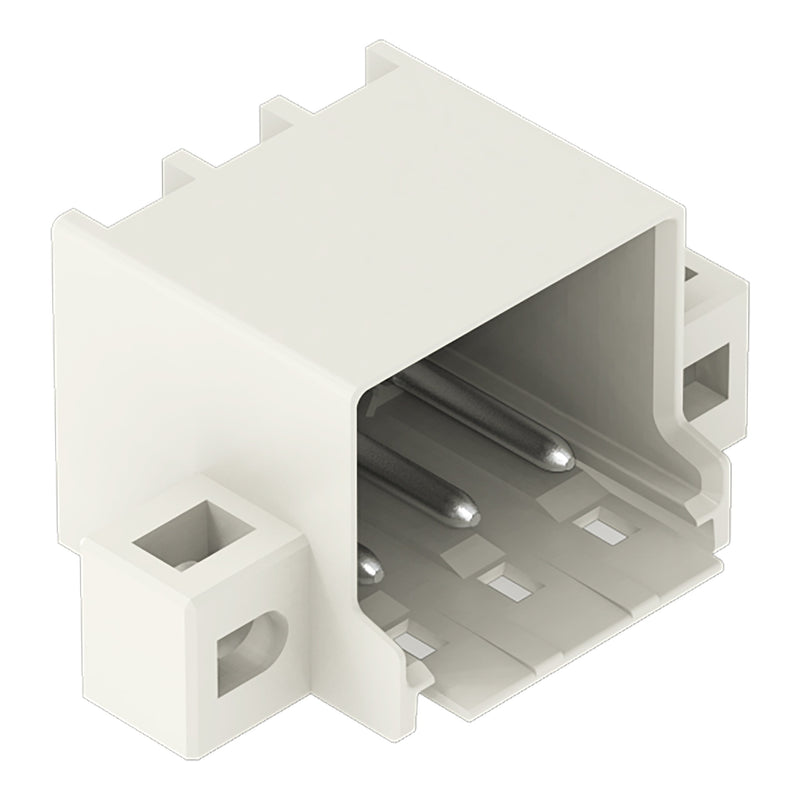

WAGO - Leiterplattensteckverbinder THR-Stiftleiste Lötstift 2092-1423/205-000 1,4mm,abgew.,lgr − 200 Stück

THR-Stiftleiste
Lötstift Ø 1,4 mm
abgewinkelt
Befestigungflansch
Rastermaß 5 mm
3-polig
lichtgrau

Stiftleiste Serie 2092 mit Rastermaß 5 mm

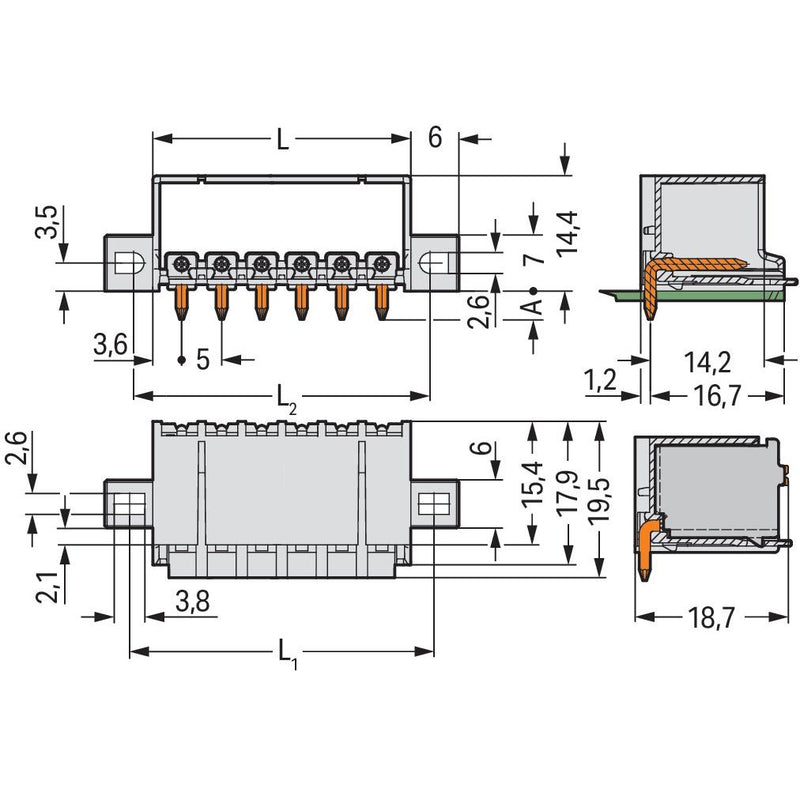

Die Stiftleiste hat die Artikelnummer 2092-1423/205-000 und verspricht eine reibungslose Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Die Abmessungen betragen in Breite x Höhe x Tiefe (29,2 x 16,8 x 19,5) mm. Die Oberfläche der Kontakte besteht aus Zinn. picoMAX® ist ein kompaktes Steckverbindersystem mit innovativem Design. Es kann die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder gleich zweifach nutzen sowohl für die Kontaktierung des Steckerstiftes als auch für den Anschluss des Leiters. Der Leiterplatten-Steckverbinder wird mittels THR auf die Platine gelötet.

Technische Details
Verbindungsart	flexibler Leiterplattenverbinder
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	3
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	5 mm
Rastermaß der Anschlüsse	5 mm
Winkel Leiterplatte/Kontakt	0°/180° (horizontal)
Bemessungsstrom In	16 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Durchmesser Anschlusspin	1,4 mm
Länge des Pins	3,6 mm
Geeignet für Leiterplattendicke	2 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..100 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
200 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder THR-Stiftleiste Lötstift 2092-1423/205-000 1,4mm,abgew.,lgr
