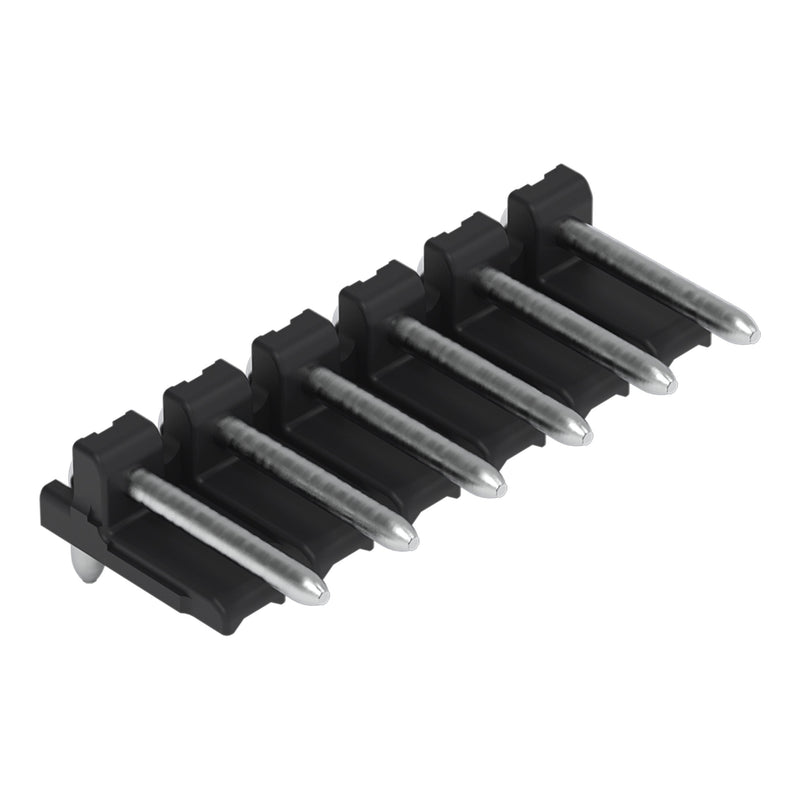

WAGO - Leiterplattensteckverbinder THR-Stiftleiste Lötstift 2091-1724/200-000 1,0mm,abgewinkelt,sw − 400 Stück

THR-Pinstrip
Lötstift Ø 1,0 mm
abgewinkelt
Rastermaß 3,5 mm
4-polig
schwarz

Stiftleiste Serie 2091, schwarz

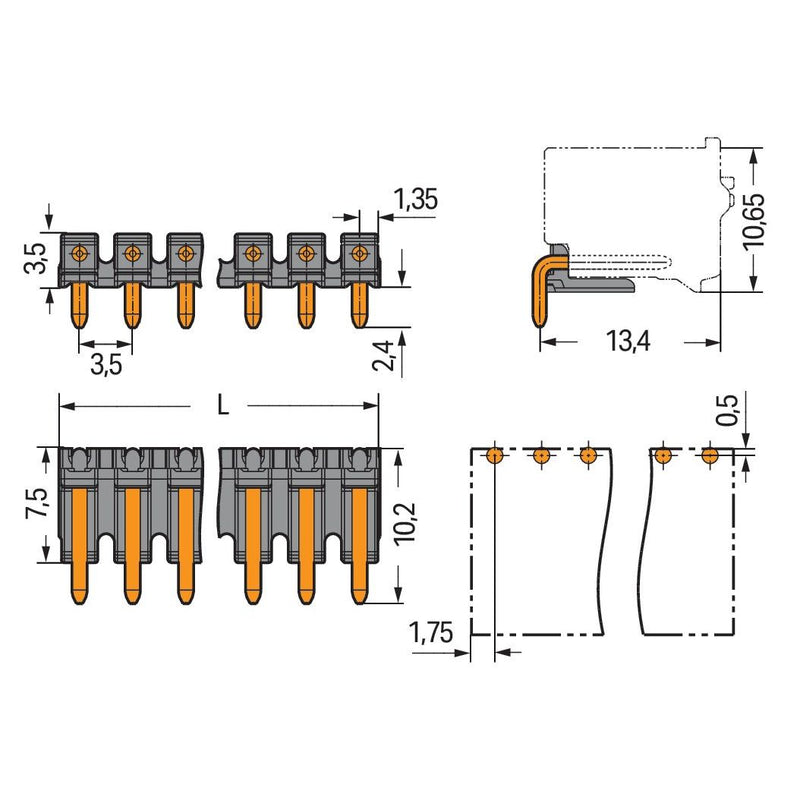

Die Stiftleiste hat die Artikelnummer 2091-1724/200-000 und ermöglicht eine fehlerfreie Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie vielseitige Verwendungsmöglichkeiten. Die Maße sind in Breite x Höhe x Tiefe (15,7 x 5,9 x 10,2) mm. Die Kontaktoberfläche besteht aus Zinn. picoMAX® ist das kompakte Steckverbindersystem mit innovativem Design. Es verwendet die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder gleich doppelt sowohl für den Anschluss des Leiters als auch für die Kontaktierung des Steckerstiftes. Der Leiterplatten-Steckverbinder wird mittels THR auf die Platine gelötet.

Technische Details
Verbindungsart	flexibler Leiterplattenverbinder
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	4
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	3,5 mm
Rastermaß der Anschlüsse	3,5 mm
Winkel Leiterplatte/Kontakt	0°/180° (horizontal)
Bemessungsstrom In	10 A
Bemessungsspannung	160 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Durchmesser Anschlusspin	1 mm
Länge des Pins	2,4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..100 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
400 x Stück WAGO 2091-1724/200-000
