WAGO - Leiterplattensteckverbinder THR-Stiftleiste 2-reihig 713-1410/116-000/997 0,8x0,8,gerade,sw − 120 Stück

THR-Stiftleiste, 2-reihig
Lötstift 0,8 x 0,8 mm
gerade
100% fehlsteckgeschützt
Trennhilfe

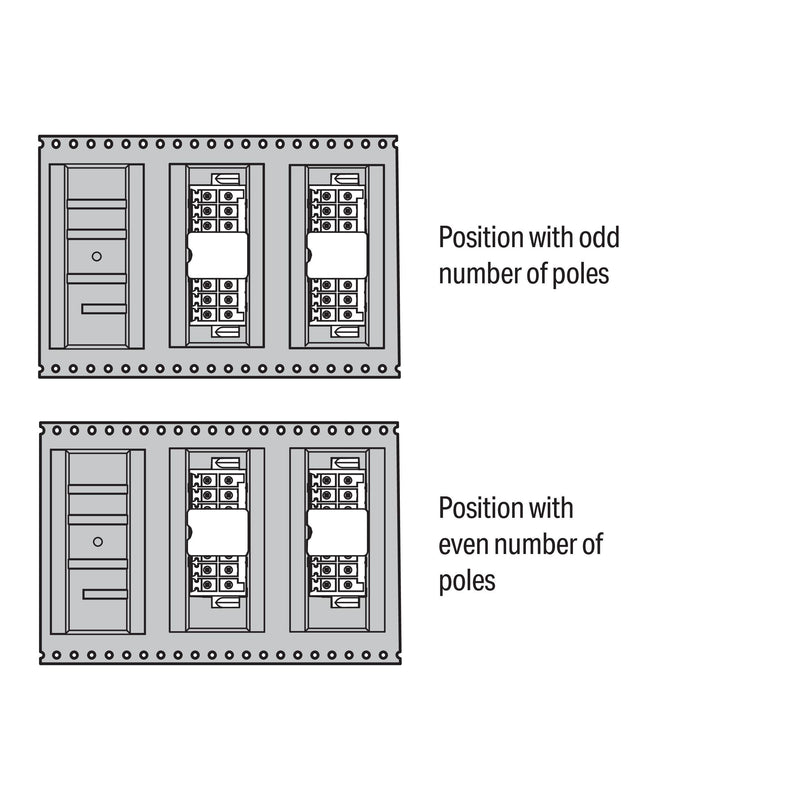

im Gurt
Rastermaß 3,5 mm
20-polig
schwarz

Stiftleiste Serie 713 mit Rastermaß 3,5 mm

Die Stiftleiste mit der Artikelnummer 713-1410/116-000/997-408 bietet eine fehlerfreie Elektroinstallation. Unsere Leiterplatten-Steckverbinder ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. In Breite x Höhe x Tiefe betragen die Maße (43,1 x 15,9 x 13,3) mm. Die Oberfläche der Kontakte besteht aus Zinn. Das MCS &quot
Multi Connection System&quot
von WAGO umfasst insgesamt 7 Familien in den Rastermaßen 2,5 mm bis 10,16 mm und bietet mit dem Leiterquerschnittsbereich von 0,08 bis 25 mm2 ein großes Portfolio an Einsatzmöglichkeiten. Der Leiterplatten-Steckverbinder wird mittels THR verlötet.

Technische Details
Verbindungsart	flexibler Leiterplattenverbinder
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	20
Anzahl der Steckkontaktreihen	2
Rastermaß der Kontakte	3,5 mm
Rastermaß der Anschlüsse	3,5 mm
Winkel Leiterplatte/Kontakt	90° (vertikal nach oben)
Bemessungsstrom In	10 A
Bemessungsspannung	160 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Länge des Pins	3,8 mm
Geeignet für Leiterplattendicke	1,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..100 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
120 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder THR-Stiftleiste 2-reihig 713-1410/116-000/997 0,8x0,8,gerade,sw
