WAGO - Leiterplattensteckverbinder THR-Stiftleiste 2-reihig 713-14#4055143778848 0,8x0,8,abgew.,sw − 120 Stück

THR-Stiftleiste, 2-reihig
Lötstift 0,8 x 0,8 mm
abgewinkelt
100% fehlsteckgeschützt

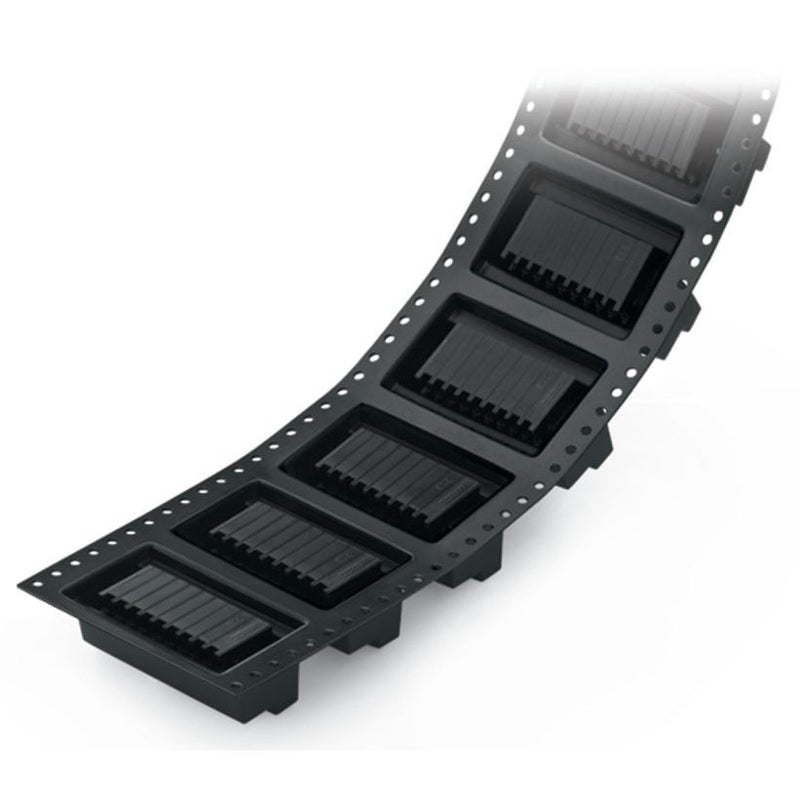

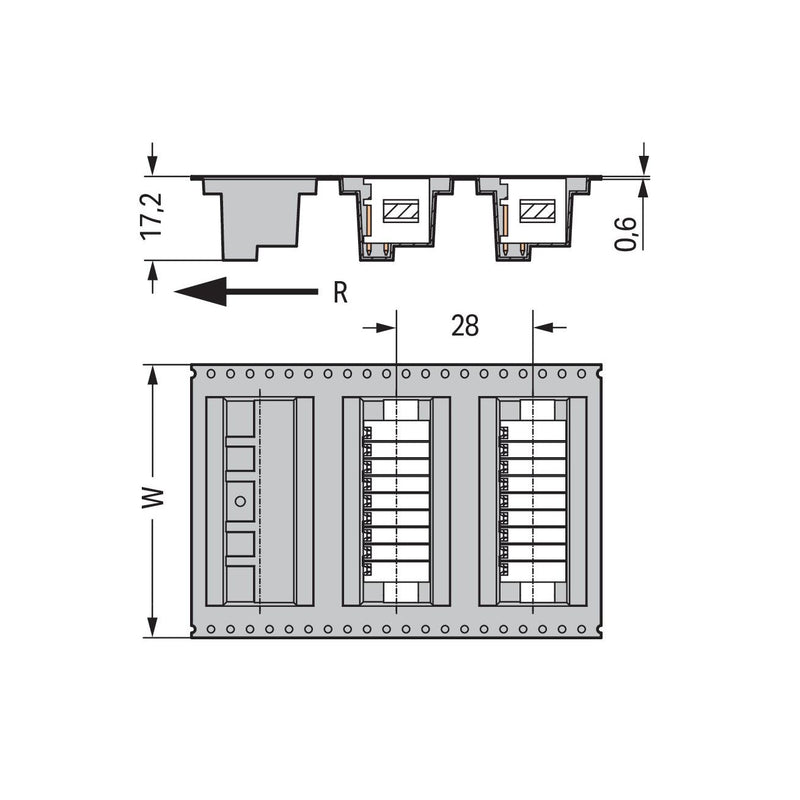

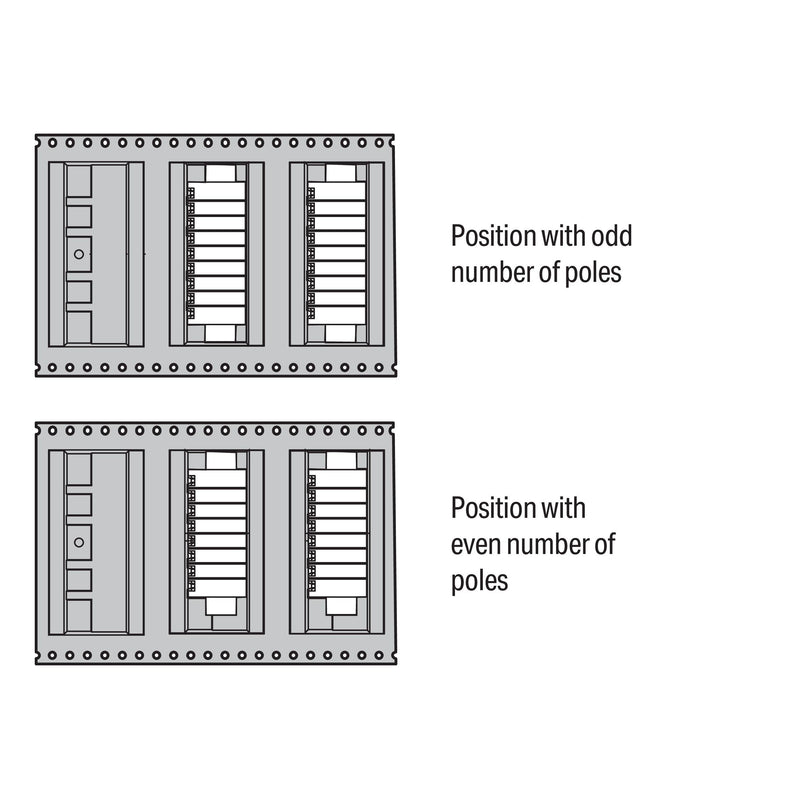

im Gurt
Rastermaß 3,5 mm
20-polig
schwarz

Stiftleiste Serie 713 mit Lötstiftabmessungen 0,8 x 0,8 mm

Die Stiftleiste mit der Artikelnummer 713-1430/117-000/997-408 schafft eine saubere ordentliche Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie diverse Verwendungsmöglichkeiten. In Breite x Höhe x Tiefe betragen die Maße (45,1 x 15,7 x 13,5) mm. Für die Kontaktoberfläche wurde Zinn eingesetzt. Das MCS &quot
Multi Connection System&quot
von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten. Der Leiterplatten-Steckverbinder wird mittels THR auf die Platine gelötet.

Technische Details
Verbindungsart	flexibler Leiterplattenverbinder
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	20
Anzahl der Steckkontaktreihen	2
Rastermaß der Kontakte	3,5 mm
Rastermaß der Anschlüsse	3,5 mm
Winkel Leiterplatte/Kontakt	0°/180° (horizontal)
Bemessungsstrom In	10 A
Bemessungsspannung	160 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Länge des Pins	3,8 mm
Geeignet für Leiterplattendicke	1,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..100 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
120 x WAGO Leiterplattensteckverbinder (THR-Stiftleiste 2-reihig)
