WAGO - Leiterplattensteckverbinder THR-Stiftleiste 2-reihig 713-14#4055143778312 0,8x0,8,abgew.,sw − 120 Stück

THR-Stiftleiste, 2-reihig
Lötstift 0,8 x 0,8 mm
abgewinkelt
100% fehlsteckgeschützt

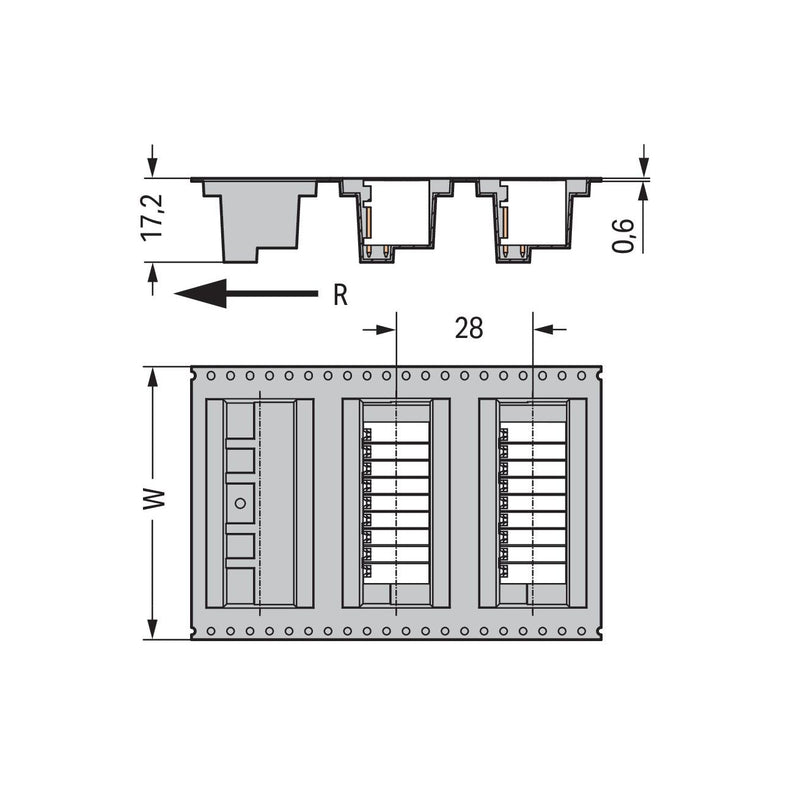

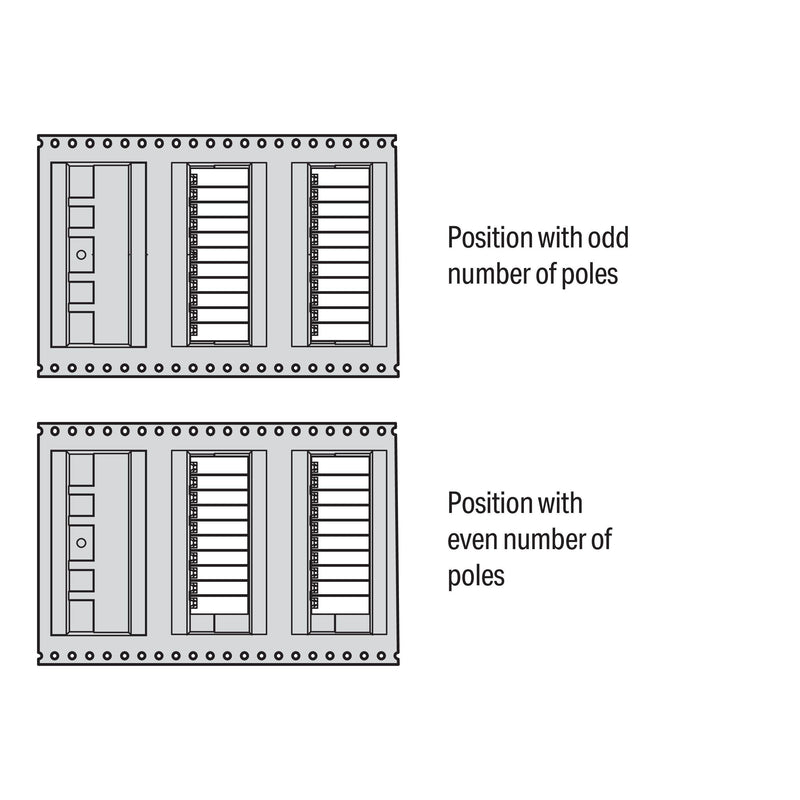

im Gurt
Rastermaß 3,5 mm
24-polig
schwarz

Stiftleiste Serie 713 mit Lötstiftabmessungen 0,8 x 0,8 mm

Bei dieser Stiftleiste (Artikelnummer 713-1432/105-000/997-408) ist eine reibungslose Elektroinstallation der Schwerpunkt. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie vielseitige Verwendungsmöglichkeiten. In Breite x Höhe x Tiefe sind die Maße (43,5 x 15,7 x 13,5) mm. Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Das &quot
Multi Connection System&quot
MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen. Der Leiterplatten-Steckverbinder wird mittels THR verlötet.

Technische Details
Verbindungsart	flexibler Leiterplattenverbinder
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	24
Anzahl der Steckkontaktreihen	2
Rastermaß der Kontakte	3,5 mm
Rastermaß der Anschlüsse	3,5 mm
Winkel Leiterplatte/Kontakt	0°/180° (horizontal)
Bemessungsstrom In	10 A
Bemessungsspannung	160 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Länge des Pins	3,8 mm
Geeignet für Leiterplattendicke	1,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..100 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
120 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder THR-Stiftleiste 2-reihig 713-14#4055143778312 0,8x0,8,abgew.,sw
