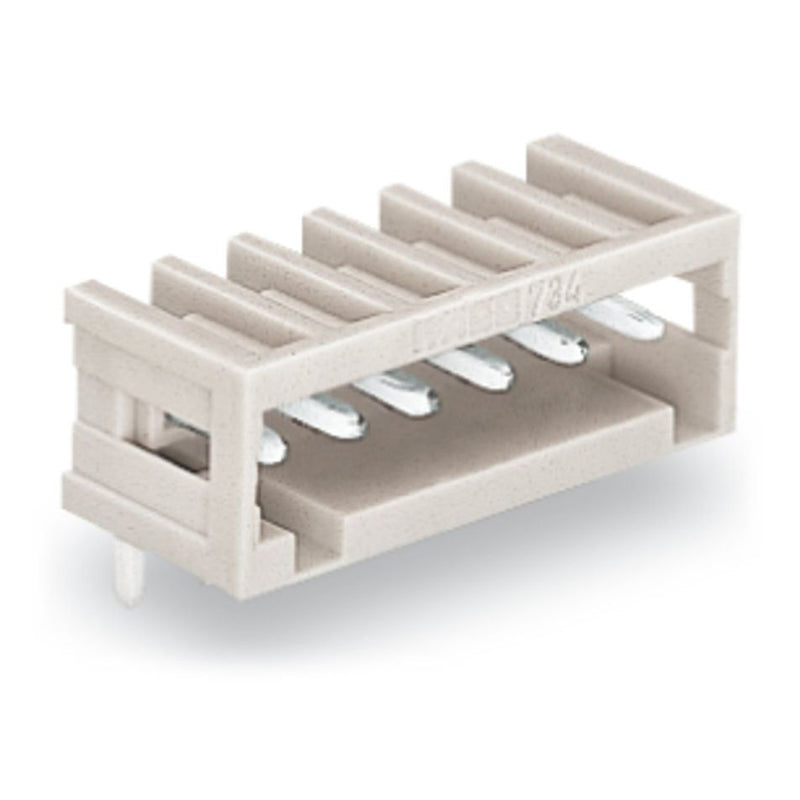

WAGO - Leiterplattensteckverbinder Stiftleiste Lötst. 2,5mm 733-365 0,8x0,8, 5-polig − 200 Stück

THT-Stiftleiste
Lötstift 0,8 x 0,8 mm
abgewinkelt
100% fehlsteckgeschützt
Rastermaß 2,5 mm
5-polig
lichtgrau

Stiftleiste Serie 733 mit Rastermaß 2,5 mm

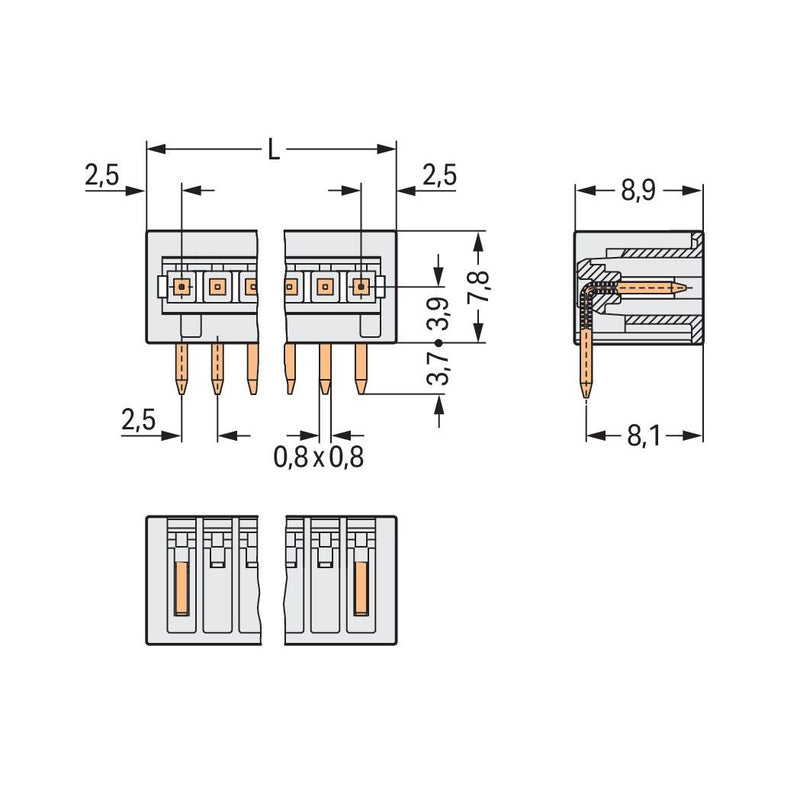

Bei dieser Stiftleiste (Artikelnummer 733-365) ist eine saubere Elektroinstallation der Fokus. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplatten-Steckverbindern haben Sie diverse Verwendungsmöglichkeiten. Die Abmessungen sind in Breite x Höhe x Tiefe (15 x 11,5 x 8,9) mm. Die Oberfläche der Kontakte besteht aus Zinn. Das MCS &quot
Multi Connection System&quot
von WAGO umfasst insgesamt 7 Familien in den Rastermaßen 2,5 mm bis 10,16 mm und bietet mit dem Leiterquerschnittsbereich von 0,08 bis 25 mm2 ein großes Portfolio an Einsatzmöglichkeiten. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THT.

Technische Details
Verbindungsart	flexibler Leiterplattenverbinder
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	5
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	2,5 mm
Rastermaß der Anschlüsse	2,5 mm
Winkel Leiterplatte/Kontakt	0°/180° (horizontal)
Bemessungsstrom In	6 A
Bemessungsspannung	160 V
Bemessungsstoßspannung	2,5 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Länge des Pins	3,7 mm
Geeignet für Leiterplattendicke	1,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..100 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
200 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder Stiftleiste Lötst. 2,5mm 733-365 0,8x0,8, 5-polig
