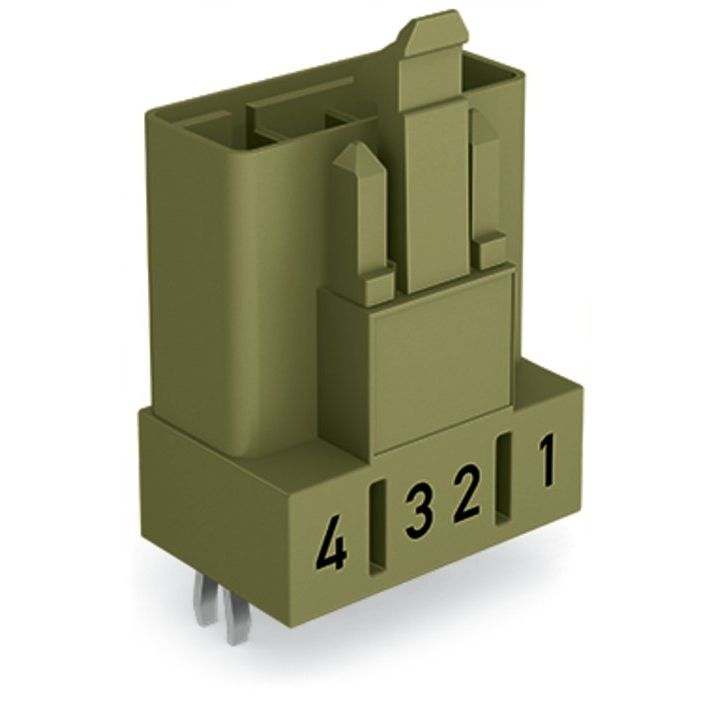

Stecker für Leiterplatten
gerade
4-polig
Kod. B
hellgrün
Stiftleiste WINSTA® MINI Bemessungsstrom 16 A
Sichere Installationen dank spezieller Anschlusstechnik: die Stiftleiste
WINSTA® MINI 4-polig. Mit unseren Leiterplatten-Steckverbindern erhalten Sie ein vielseitiges Steckverbindersystem für Ihre Geräte, das alle Anforderungen an einen robusten Geräteanschluss erfüllt. Für mehr Sicherheit in der Elektroinstallation ist der Leiterplattensteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Lösungen wie der
WINSTA® MINI-Leiterplattensteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Gerade auf engstem Raum spielt unser kleinstes Steckverbindersytem
WINSTA® MINI seine positiven Eigenschaften komfortabel aus. Platzsparend und durch die Push-in CAGE CLAMP®-Federanschlusstechnik zudem zeitsparend denn die Installation erfolgt wartungsarm ohne Verschrauben.
WINSTA® MINI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei
WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit den Leiterplattensteckverbindern WINSTA® MINI mit Fehlsteckschutz von WAGO.
effektiver Fehlsteckschutz.
einfache werkzeuglose Betätigung, vielfältige Kodierungsmöglichkeiten.
zur Anwendung in der Prozessautomation wie zum Beispiel der Beleuchtungstechnik.
einbaufertig.
komfortable Installation und Inbetriebnahme.
| Technische Details |
|---|
| Verbindungsart |
Leiterplatte zu Kabel |
| Steckverbinderausführung |
freier Steckverbinder |
| Kontaktausführung |
Stift |
| Polzahl |
4 |
| Anzahl der Steckkontaktreihen |
1 |
| Rastermaß der Kontakte |
4,4 mm |
| Rastermaß der Anschlüsse |
4,4 mm |
| Winkel Leiterplatte/Kontakt |
90° (vertikal nach oben) |
| Bemessungsstrom In |
16 A |
| Bemessungsspannung |
250 V |
| Bemessungsstoßspannung |
4 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
| Werkstoff der Kontaktbeschichtung |
Zinn |
| Ausführung des elektrischen Anschlusses |
Lötanschluss |
| Durchmesser Anschlusspin |
1,28 mm |
| Länge des Pins |
3,5 mm |
| Werkstoff des Isolierkörpers |
Polyamid (PA) |
| Gehäusefarbe |
grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-35..85 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
50 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder Stecker für Leiterplatten 890-874 4-polig,hellgrün
