Stecker für Leiterplatten
gerade
4-polig
Kod. B
grau

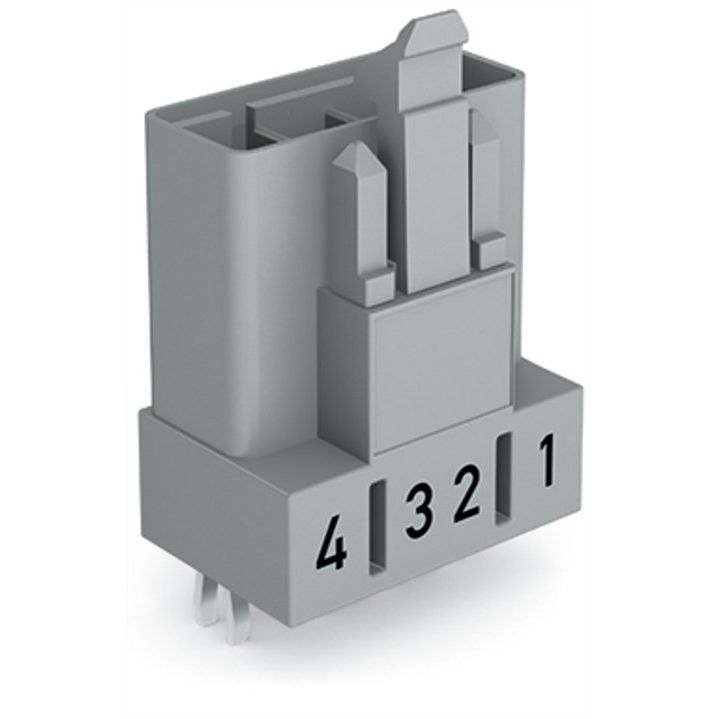

Stiftleiste WINSTA® MINI Kodierung B
Die Stiftleiste
WINSTA® MINI 4-polig sparen Platz und Kosten durch ihre kompakte Größe. Mit unseren Leiterplatten-Steckverbindern bekommen Sie ein universelles Steckverbindersystem für Ihre Geräte, das alle Anforderungen an einen stabilen und einfach in Betrieb zu setzenden Geräteanschluss erfüllt. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Lösungen wie der
WINSTA® MINI-Leiterplattensteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Gerade auf engstem Raum spielt unser kleinstes Steckverbindersytem
WINSTA® MINI seine positiven Eigenschaften zuverlässig aus. Platzsparend und dank Push-in CAGE CLAMP®-Federanschlusstechnik auch zeitsparend denn der Anschluss erfolgt wartungsarm ohne Verschrauben.
Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MINI
WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Verriegelungsklinke eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.
effektiver Fehlsteckschutz.
durchgängiger IP40-Schutz.
zur Anwendung in der Automation von Prozessen wie z. B. der Beleuchtungstechnik.
flexible und platzsparende Verlegung.
komfortable Installation und Inbetriebnahme.
| Technische Details |
|---|
| Verbindungsart |
Leiterplatte zu Kabel |
| Steckverbinderausführung |
freier Steckverbinder |
| Kontaktausführung |
Stift |
| Polzahl |
4 |
| Anzahl der Steckkontaktreihen |
1 |
| Rastermaß der Kontakte |
4,4 mm |
| Rastermaß der Anschlüsse |
4,4 mm |
| Winkel Leiterplatte/Kontakt |
90° (vertikal nach oben) |
| Bemessungsstrom In |
16 A |
| Bemessungsspannung |
250 V |
| Bemessungsstoßspannung |
4 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
| Werkstoff der Kontaktbeschichtung |
Zinn |
| Ausführung des elektrischen Anschlusses |
Lötanschluss |
| Durchmesser Anschlusspin |
1,28 mm |
| Länge des Pins |
3,5 mm |
| Werkstoff des Isolierkörpers |
Polyamid (PA) |
| Gehäusefarbe |
grau |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-35..85 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
50 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder Stecker für Leiterplatten 890-854 4-polig,grau
