Stecker für Leiterplatten
gerade
3-polig
Kod. A
weiß

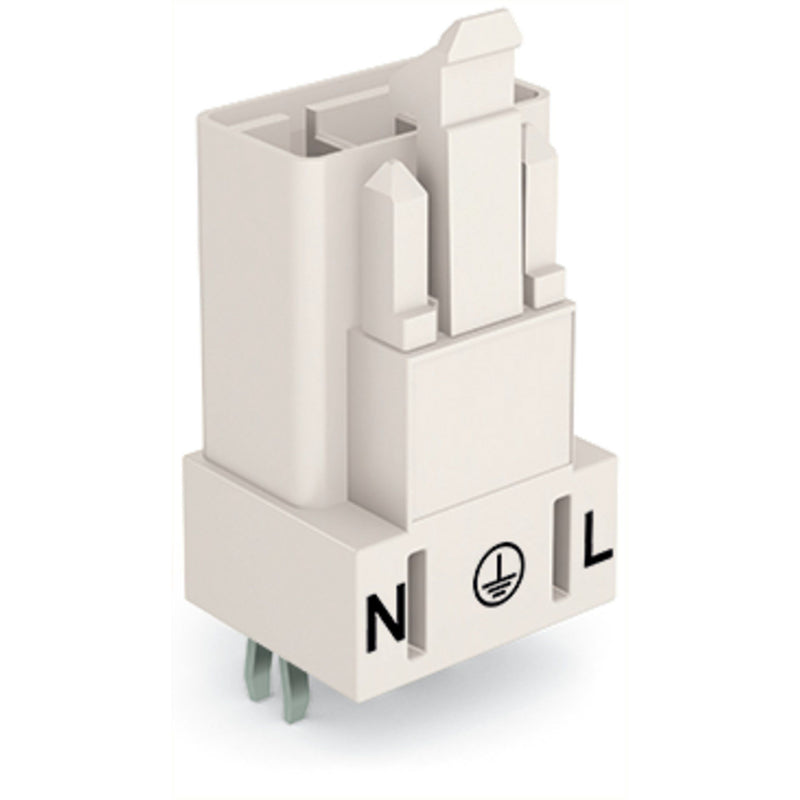

Stiftleiste WINSTA® MINI 3-polig
Permament sichere Installationen durch besondere Anschlusstechnik: die Stiftleiste
WINSTA® MINI Kodierung A. Unsere gehörige Auswahl an Leiterplatten-Steckverbindern mit unterschiedlichen Steckrichtungen und Betätigungsarten präsentiert Ihnen immerzu die passgenaue Lösung für Ihre Anwendung. Für mehr Sicherheit in der Elektroinstallation ist der Leiterplattensteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit
WINSTA® MINI-Leiterplattensteckverbindern mit Kodierung A realisieren.
WINSTA® MINI beantwortet den Trend zur Miniaturisierung. Sehr gut ist unser kleinstes Steckverbindersystem beispielsweise für Leuchten, die durch die LED-Technik bedeutend weniger Platz für die Anschlusstechnik bieten.
Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
Das WINSTA®-Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch schneller, sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit den Leiterplattensteckverbindern WINSTA® MINI mit Aufdruck von WAGO.
fehlsteckgeschützter Leiterplattensteckverbinder.
durchgängiger IP40-Schutz.
für jede Anwendung geeignet.
kundenspezifische Lösungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Verbindungsart |
Leiterplatte zu Kabel |
| Steckverbinderausführung |
freier Steckverbinder |
| Kontaktausführung |
Stift |
| Polzahl |
3 |
| Anzahl der Steckkontaktreihen |
1 |

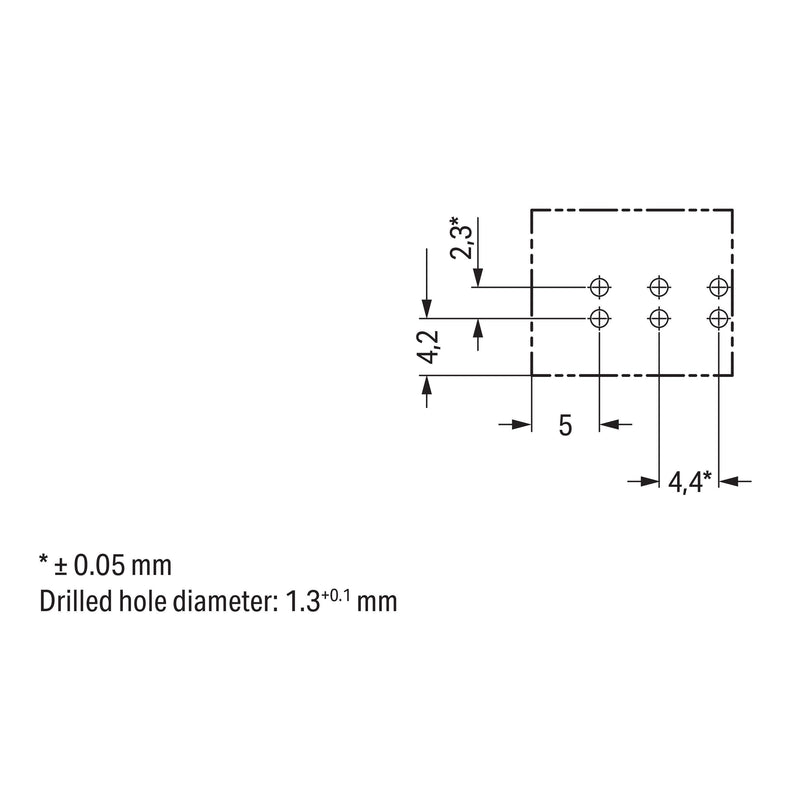

| Rastermaß der Kontakte |
4,4 mm |
| Rastermaß der Anschlüsse |
4,4 mm |
| Winkel Leiterplatte/Kontakt |
90° (vertikal nach oben) |
| Bemessungsstrom In |
16 A |
| Bemessungsspannung |
250 V |
| Bemessungsstoßspannung |
4 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
| Werkstoff der Kontaktbeschichtung |
Zinn |
| Ausführung des elektrischen Anschlusses |
Lötanschluss |
| Durchmesser Anschlusspin |
1,28 mm |
| Länge des Pins |
3,5 mm |
| Werkstoff des Isolierkörpers |
Polyamid (PA) |
| Gehäusefarbe |
weiß |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-35..85 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
100 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder Stecker für Leiterplatten 890-833 3-polig,weiß
