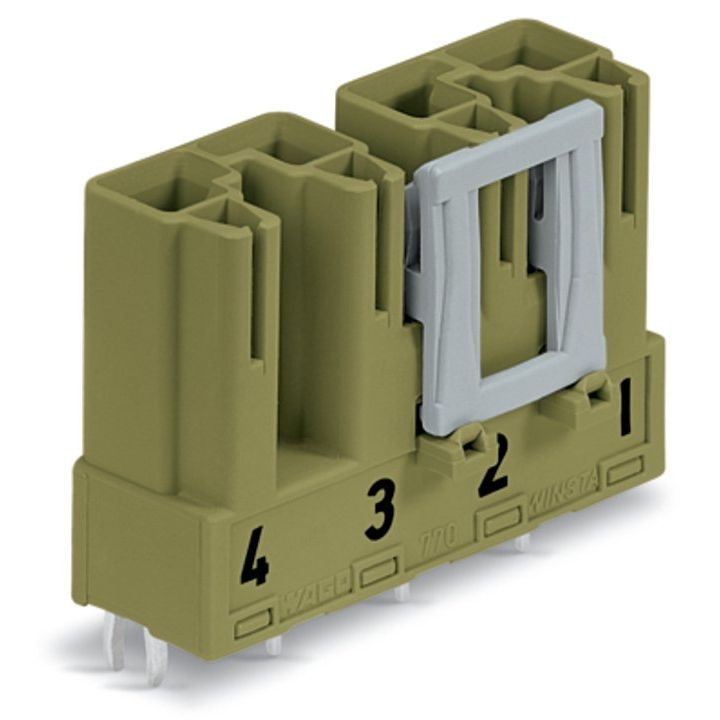

WAGO - Leiterplattensteckverbinder Stecker für Leiterplatten 770-874 4-polig,hellgrün − 50 Stück

Stecker für Leiterplatten
gerade
4-polig
Kod. B
hellgrün

Stiftleiste WINSTA® MIDI Kodierung B

Permament sichere Elektroinstallationen aufgrund charakteristischer Anschlusstechnik: die Stiftleiste WINSTA® MIDI mit Fehlsteckschutz. Unsere immense Menge an Leiterplatten-Steckverbindern mit diversen Steckrichtungen und Betätigungsarten präsentiert Ihnen immerzu die passende Lösung für Ihre Anwendung. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Die Kodierung B macht den WINSTA® MIDI-Leiterplattensteckverbinder für die Steuerung von Anwendungen im Bereich der Automation, im Maschinenbau und in der Robotik verwendbar. Der Leiterplattensteckverbinder ist für eine Spannungslast bis 25 A verwendbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der integrierten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation.

WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit den Leiterplattensteckverbindern WINSTA® MIDI mit Aufdruck von WAGO.


fehlsteckgeschützter Leiterplattensteckverbinder.
für Steuerungen in der Automation.
für Steuerungen in der Automatisierung.
flexible und platzsparende Verlegung.
komfortable Installation und Inbetriebnahme.

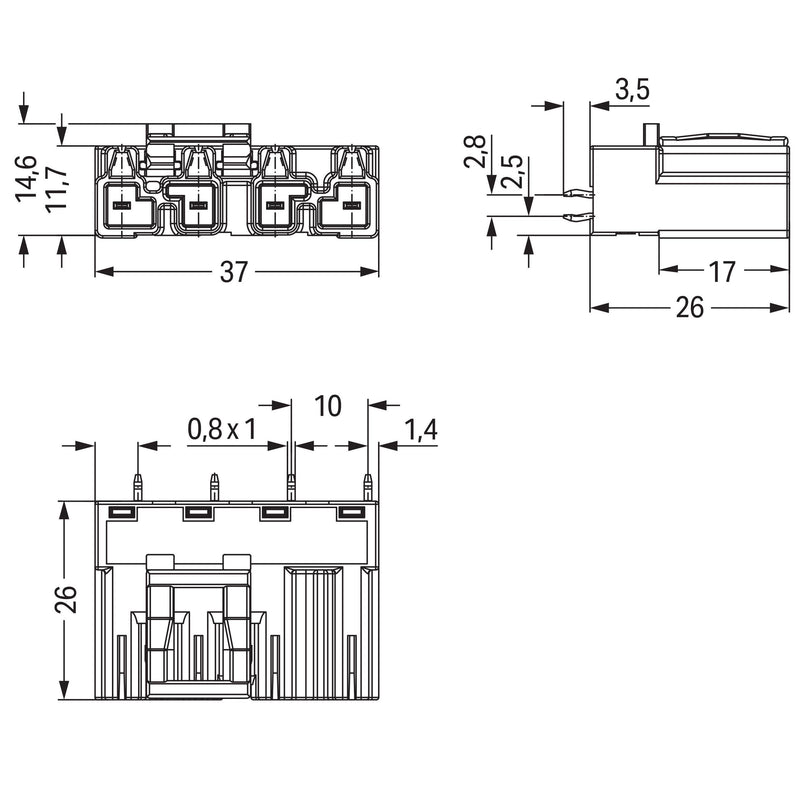

Technische Details
Verbindungsart	Leiterplatte zu Kabel
Steckverbinderausführung	freier Steckverbinder
Kontaktausführung	Stift
Polzahl	4
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	10 mm
Rastermaß der Anschlüsse	10 mm
Winkel Leiterplatte/Kontakt	90° (vertikal nach oben)
Bemessungsstrom In	25 A
Bemessungsspannung	400 V
Bemessungsstoßspannung	6 kV
Überspannungskategorie	III
Verschmutzungsgrad	3
Werkstoff der Kontaktbeschichtung	Zinn
Ausführung des elektrischen Anschlusses	Lötanschluss
Durchmesser Anschlusspin	1,28 mm
Länge des Pins	3,5 mm
Werkstoff des Isolierkörpers	Polyamid (PA)
Gehäusefarbe	grün
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-35..85 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne

Lieferumfang:
50 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder Stecker für Leiterplatten 770-874 4-polig,hellgrün
