Stecker für Leiterplatten
gerade
5-polig
Kod. B
grau

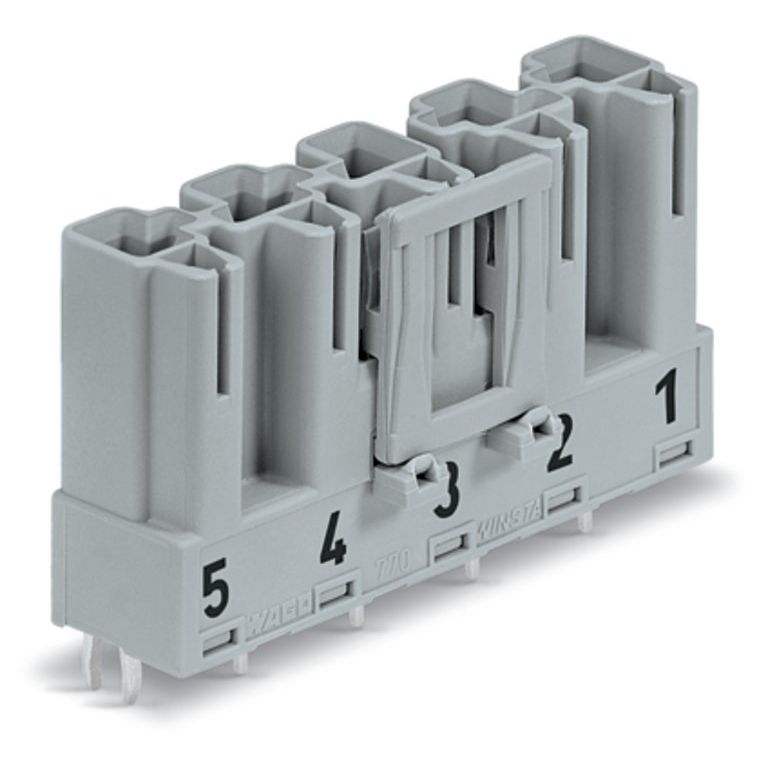

Stiftleiste WINSTA® MIDI Kodierung B
Die Stiftleiste
WINSTA® MIDI 5-polig unterstützen bei Aufgaben in der Antriebs- und Steuerungstechnik mit einer sehr sicheren Handhabung. Schnelle, rüttelsichere und wartungsfreie Klemmenverbindungen ermöglichen die Leiterplatten-Steckverbinder mit Federanschlusstechnik und Push-in CAGE CLAMP®-Technologie von WAGO. Für mehr Schutz in der Elektroinstallation ist der Leiterplattensteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Leiterplattensteckverbinder der Kodierung B der Familie
WINSTA® MIDI sind in Pink, Hellgrün oder Grau verfügbar und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Pumpen, Beleuchtung oder Jalousien. Zudem sind eigene Polkennzeichnungen möglich. Der Leiterplattensteckverbinder ist für eine Stromlast bis 25 A verwendbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden.
WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine Produktvielfalt, mit der Sie die Installation individuell, leicht, zügig und sicher erledigen können.
WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei
Das WINSTA®-Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit effizienter, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Verriegelungsklinke von WAGO.
effektiver Fehlsteckschutz.
vorgefertigte Varianten.
für Steuerungen wie zum Beispiel Beleuchtungen und Jalousien.
passgenaue Abmessungen.
komfortable Installation und Inbetriebnahme.

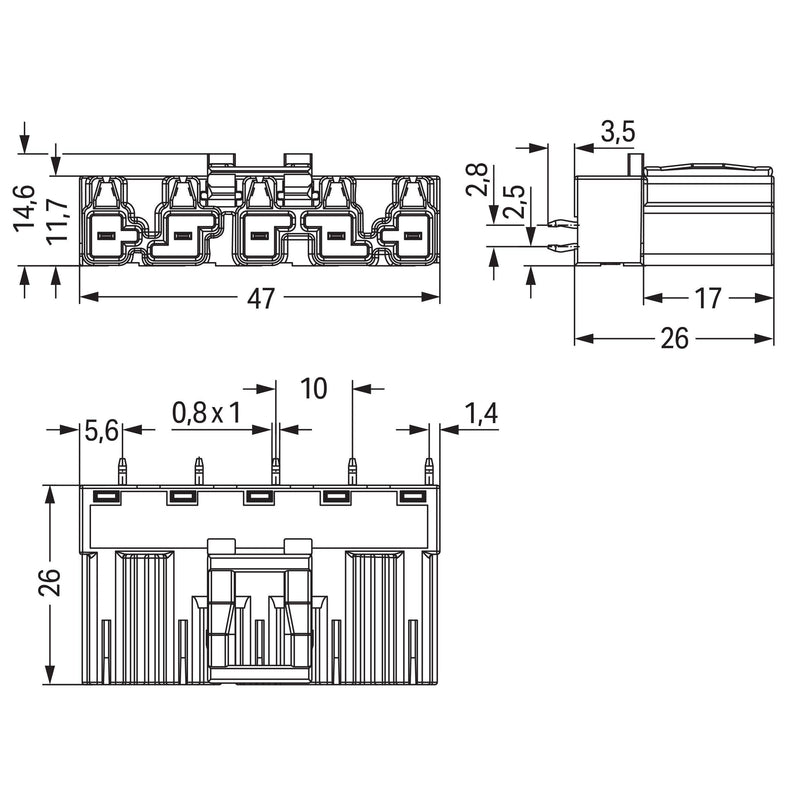

| Technische Details |
|---|
| Verbindungsart |
Leiterplatte zu Kabel |
| Steckverbinderausführung |
freier Steckverbinder |
| Kontaktausführung |
Stift |
| Polzahl |
5 |
| Anzahl der Steckkontaktreihen |
1 |

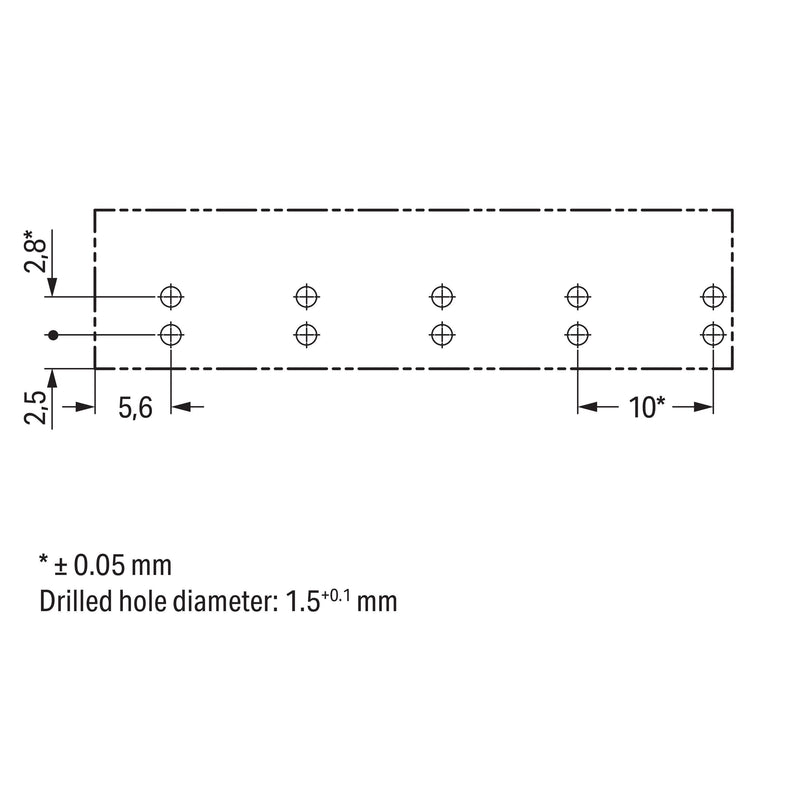

| Rastermaß der Kontakte |
10 mm |
| Rastermaß der Anschlüsse |
10 mm |
| Winkel Leiterplatte/Kontakt |
90° (vertikal nach oben) |
| Bemessungsstrom In |
25 A |
| Bemessungsspannung |
400 V |
| Bemessungsstoßspannung |
6 kV |
| Überspannungskategorie |
III |
| Verschmutzungsgrad |
3 |
| Werkstoff der Kontaktbeschichtung |
Zinn |
| Ausführung des elektrischen Anschlusses |
Lötanschluss |
| Durchmesser Anschlusspin |
1,28 mm |
| Länge des Pins |
3,5 mm |
| Werkstoff des Isolierkörpers |
Polyamid (PA) |
| Gehäusefarbe |
grau |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Betriebstemperatur |
-35..85 °C |
| Art der Leiterplattenbefestigung |
Anschlusskontakt |
| Befestigungsart |
löten |
| Art der Banderolierung |
ohne |
Lieferumfang:
50 x WAGO GmbH & Co. KG - Leiterplattensteckverbinder Stecker für Leiterplatten 770-855 5-polig,grau
